Istruzioni per l’uso DTT 6801 Multi-Controller (MC) 086100039 © Pfannenberg GmbH Pagina 7 / 49
I

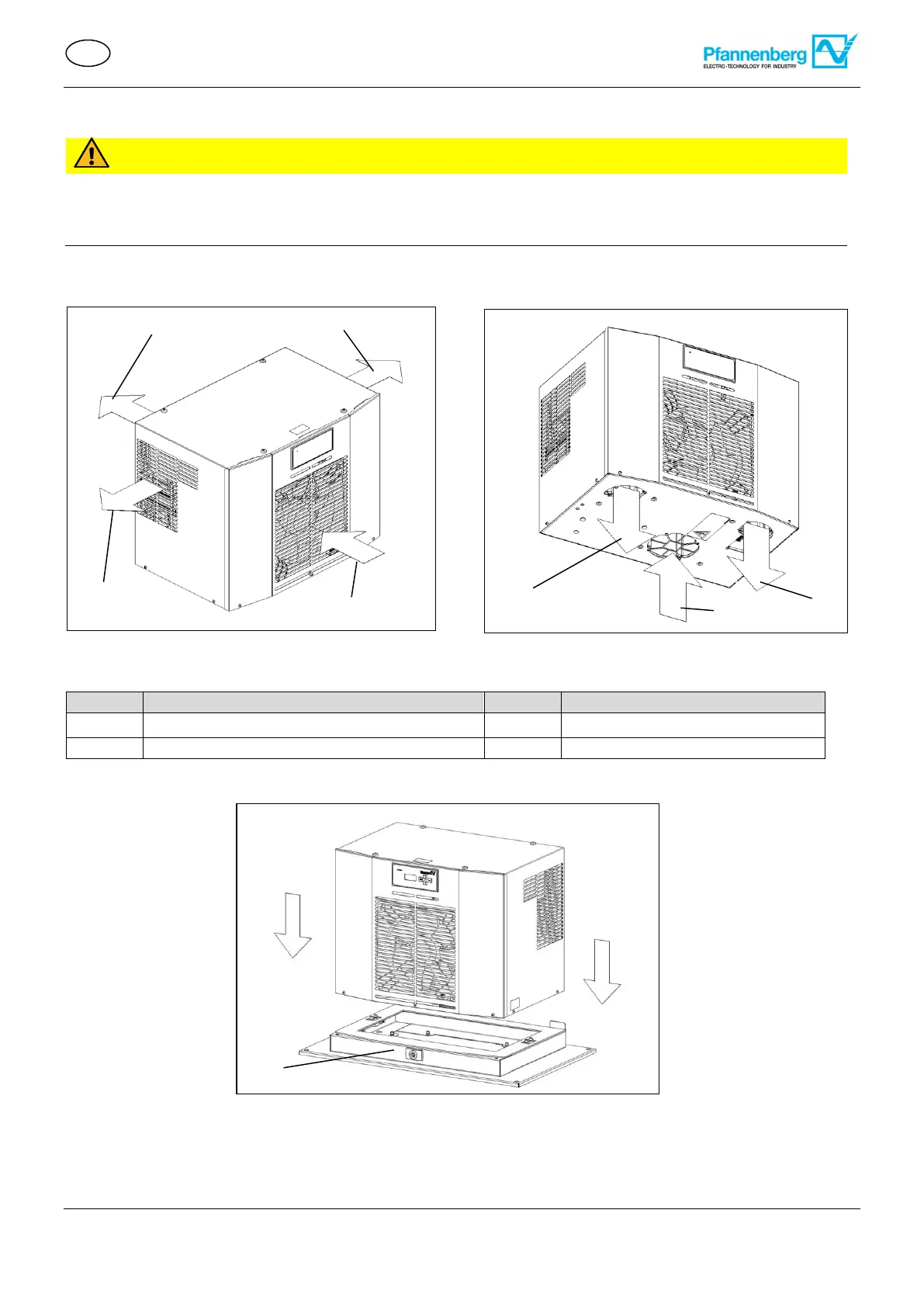

2.4 Descrizione del funzionamento
2.4.1 Principio di funzionamento- del flusso d’aria
ATTENZIONE
Pericolo dovuto all’uscita di aria molto calda
In base alla temperatura ambiente, l’aria in uscita può diventare molto calda.
 Non avvicinare alcuna parte del corpo all’uscita di aria.
 Per il rapporto tra temperatura ambiente e uscita di aria , si veda Dati tecnici.
Pos
Denominazione
Pos
Denominazione
1
Uscita aria ambiente
3
Ingresso aria calda
2
Ingresso aria ambiente
4
Uscita aria fredda
2.4.2 Opzione “telaio a sostituzione rapida”
I condizionatori DTT con telaio a sostituzione rapida (5) sono facili e veloci da montare. Questa flessibilità rende
pratica e semplice la sostituzione del condizionatore. Non è necessario aprire il quadro elettrico.
1
1
3
Immagine 1 - Vista frontale del principio del flusso
d’aria
Immagine 2 - Vista da sotto del principio del flusso
d’aria
2
1
4
4
Immagine 3 - Telaio a sostituzione rapida
5
