Istruzioni per l’uso DTT 6801 Multi-Controller (MC) 086100039 © Pfannenberg GmbH Pagina 12 / 49
I
2.4.7 Gestione della condensa
Nota
Tenute del quadro elettrico danneggiate limitano il funzionamento dell’apparecchio.
 Verificare regolarmente le tenute per evitare un’intensa formazione di condensa.
 L’applicazione di un commutatore di contatto sulla porta riduce la formazione di condensa a porta aperta.
 La caratteristica principale dei condizionatori DTT è il diverso posizionamento dei circuiti del freddo. Il circuito
del freddo(1) è in alto, e il circuito del caldo(5) è in basso. Non può formarsi alcun ponte termico(2) verso il
quadro elettrico(3), e pertanto non si forma condensa all’interno del quadro elettrico(4), si veda l’immagine del
circuito del freddo.
 L’unità evaporatore(6) si trova nella parte superiore del condizionatore DTT, il che consente di deviare l’acqua
di condensa verticalmente. L’acqua di condensa non entra in contatto con il quadro elettrico. Per motivi di
sicurezza, sul sistema di evaporazione della condensa si trova un condotto di scarico con flessibile di
scarico(7).
 La condensa che si forma viene raccolta da un recipiente di raccolta apposito, disponibile come accessorio. Per
ordinare gli accessori, fornire sempre il codice, si veda l’ordinazione dei ricambi e degli accessori
• L’aria calda, che arriva concentrata sull’evaporatore, provoca la formazione di acqua di condensa. Nel
condizionatore DTT l’aria calda(9) viene distribuita su tutta la superficie dell’evaporatore(8). La velocità dell’aria
così ridotta impedisce turbolenze, pertanto il flusso d’aria(10) in direzione del quadro elettrico è privo di
condensa.
• I condizionatori DTT sono provvisti su entrambi i lati di ugelli per l’uscita dell’aria(11) anziché di flessibili per il
passaggio dell’aria. Questi ugelli(11) accelerano l’aria fredda(10) che raggiunge senza condensa il fondo del
quadro elettrico, si veda l’immagine Raffreddamento dell’aria.

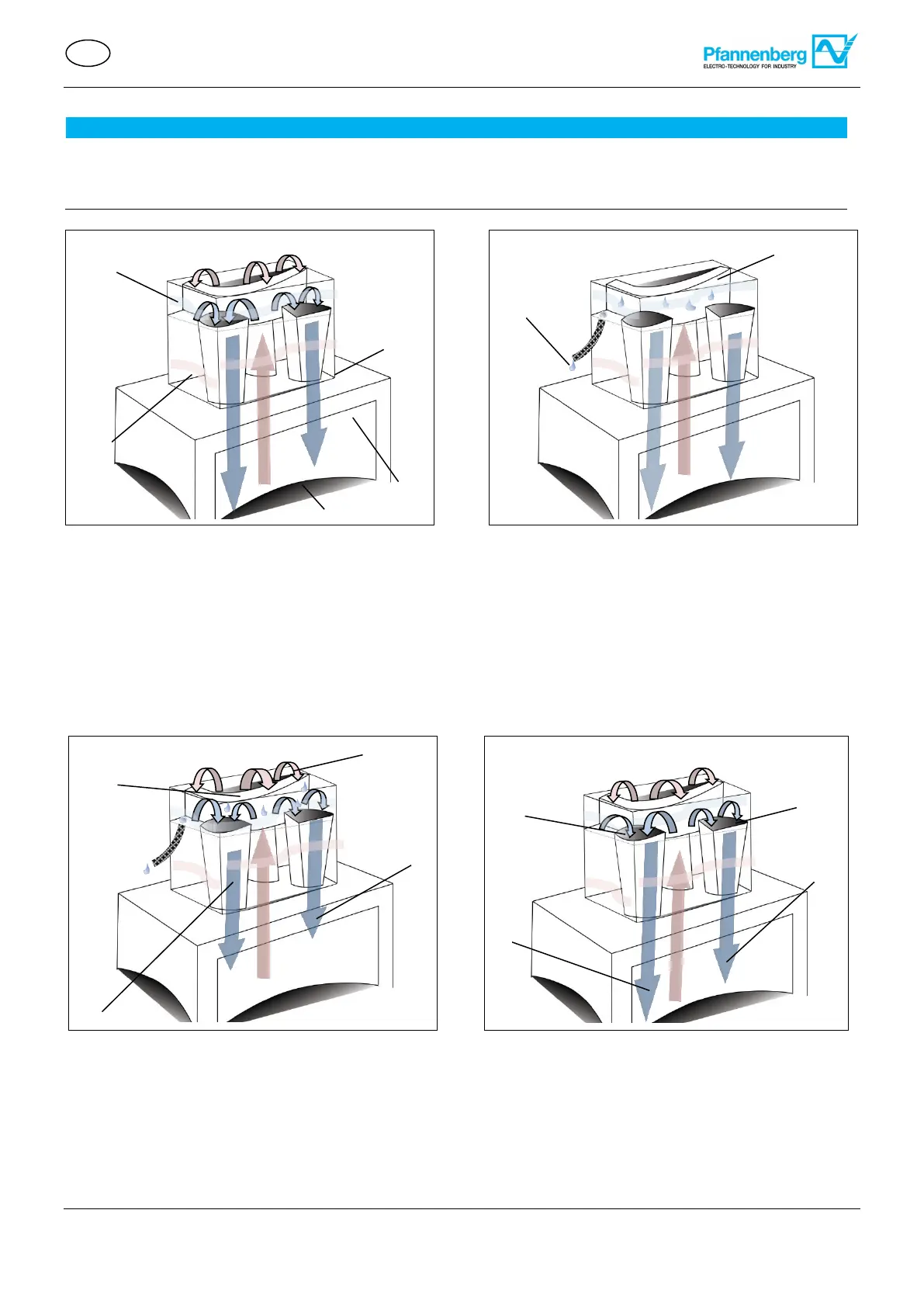

Immagine 11 - Deviazione della condensa
Immagine 10 – Disposizione del circuito del freddo
1
2
5
3
4
7
6
Immagine 12 - Funzione dell’evaporatore
Immagine 13 - Raffreddamento dell’aria
9
10
8
11
11
10
10
10
