Istruzioni per l’uso DTT 6801 Multi-Controller (MC) 086100039 © Pfannenberg GmbH Pagina 26 / 49
I
Montaggio con telaio a sostituzione rapida
Montare il condizionatore sul telaio a sostituzione rapida.
Procedura
 Poggiare il telaio a sostituzione rapida(1) sull’apertura di montaggio(2).
 Le aperture di montaggio e i punti di fissaggio sono identici a quelli del montaggio del condizionatore singolo, si
veda DTT - Praticare le aperture.
 Fissare il telaio a sostituzione rapida con viti e fermi(3) dall’interno sul quadro elettrico, si veda l’immagine
Montaggio del telaio a sostituzione rapida/ quadro elettrico.
 In caso di aggiunta successiva, usare le viti e i fermi con i quali è stato precedentemente fissato il
condizionatore, si veda l’immagine Svitare il coperchio frontale.
 Inserire il condizionatore nel telaio a sostituzione rapida(4).
 Bloccare il condizionatore nel telaio a sostituzione rapida, utilizzando la chiave a tubo(5) fornita.
 Il condizionatore DTT viene applicato ed è pronto per il collegamento elettrico.
1
4
3
5

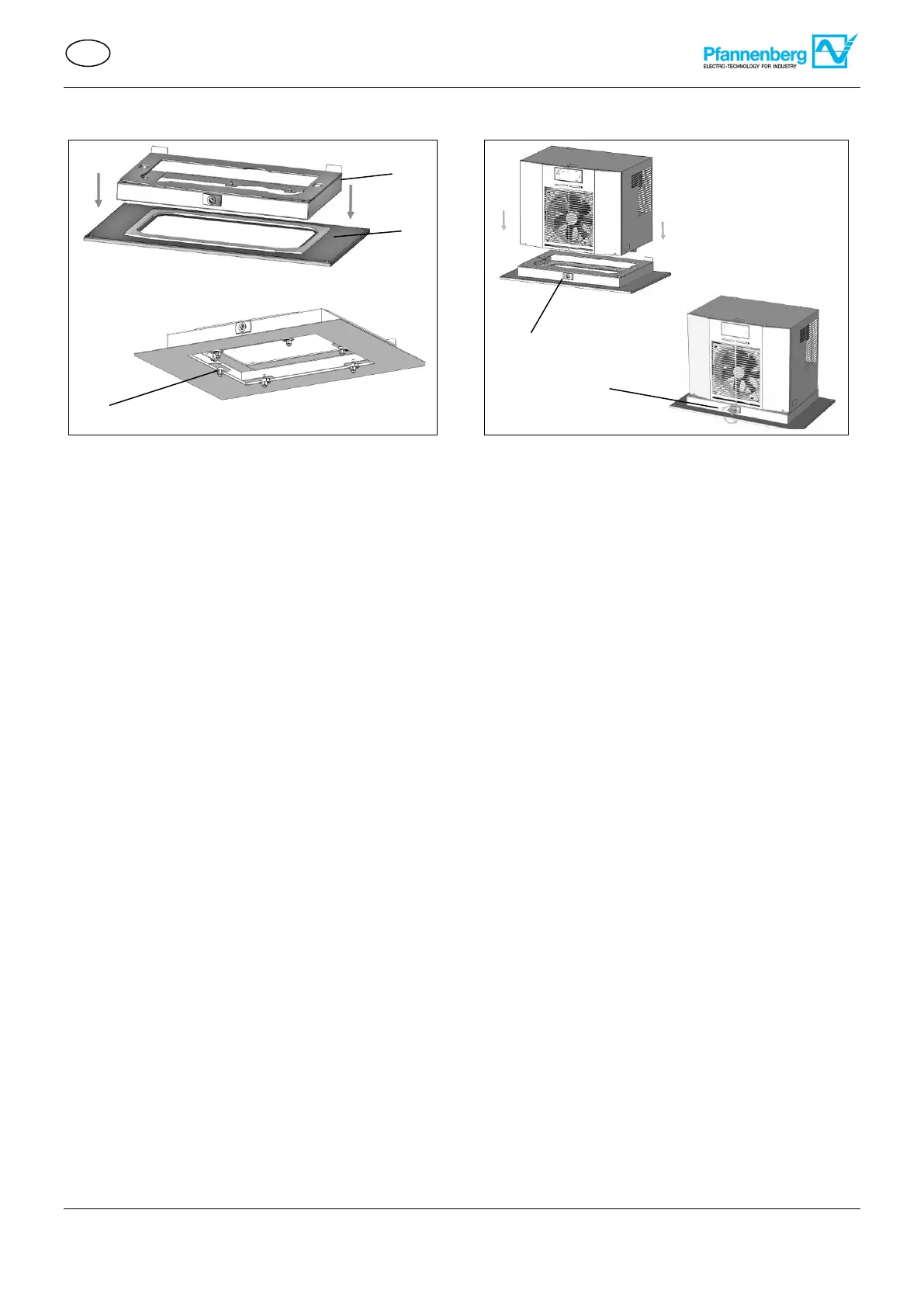

Immagine 28 - Montaggio del telaio a sostituzione
rapida/ quadro elettrico/ condizionatore
Immagine 27 - Montaggio del telaio a sostituzione
rapida/ quadro elettrico
2
