Istruzioni per l’uso DTT 6801 Multi-Controller (MC) 086100039 © Pfannenberg GmbH Pagina 30 / 49
Collegare elettricamente il condizionatore
Pericolo per l’incolumità dovuto a scossa elettrica
Impianti di terra non collegati o difettosi possono generare tensioni e scariche elettriche pericolose e
causare lesioni gravi.
Solo gli elettricisti professionisti con formazione elettrotecnica possono intervenire sui collegamenti
elettrici.
Realizzare impianti di terra ai sensi DIN EN 60204-1, Cap.8.2.
Ciascun componente di un apparecchio elettrico deve essere collegato a un impianto di terra.
Se gli apparecchi elettrici vengono applicati a coperchi, porte o pannelli, mai interrompere l’impianto
di terra.
Nel caso in cui vengano rimossi dei componenti, ad es. durante lavori di manutenzione, assicurarsi
che l’impianto di terra non sia interrotto per il restanti componenti.
Morsetto a gabbia - Max. 3,5 x 3,0 mm
I cavi di terra nella linea di collegamento di rete non valgono come cavi di collegamento equipotenziale.
Requisito
- Tutti i requisiti generali per un funzionamento sicuro e affidabile sono soddisfatti, si veda Contatto
alimentazione-rete
- Il condizionatore è privo di tensione.
Procedura
Collegare il cavo(4) secondo lo schema elettrico con il connettore(1)/(kit in dotazione), si veda Collegamento
elettrico.
Per il collegamento elettrico, inserire il cacciavite(3) nel morsetto a gabbia(2) e collegare i cavi (4) con il
connettore(1) al condizionatore.
Inserire bene il cacciavite nel morsetto a gabbia(2). Non ruotare mai, per evitare di danneggiare il morsetto a
gabbia(2).
Prima della messa in funzione, assicurarsi che la tensione di rete corrisponda al prefusibile, si veda
Collegamento elettrico.
Il condizionatore è collegato elettricamente.

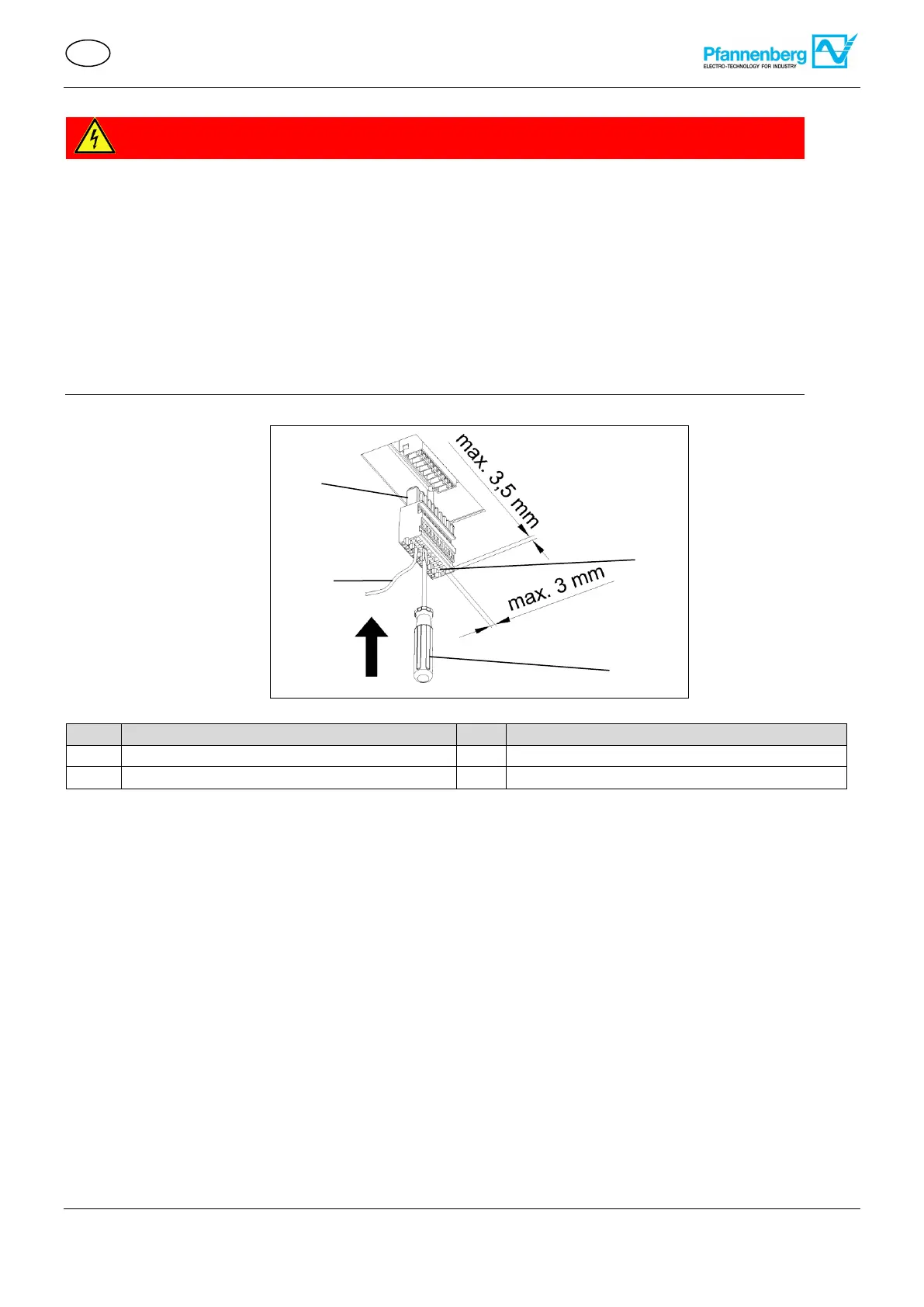

Immagine 30 - Connettore a spina condizionatore
