Kühlgerät elektrisch anschließen
Lebensgefahr durch Stromschlag
Nicht angeschlossene oder fehlerhaft angebrachte Schutzleitersysteme können gefährliche Spannungen
und Stromschläge erzeugen und schwere Unfälle verursachen.
Arbeiten an elektrischen Anschlüssen dürfen nur elektrotechnisch geschulte Fachkräfte durchführen.
Schutzleitersysteme gemäß DIN EN 60204-1, Kap.8.2 ausführen.
Jeder Körper eines elektrischen Betriebsmittels muss mit dem Schutzleitersystem verbunden sein.
Werden elektrische Betriebsmittel an Hauben, Türen oder Abdeckplatten angebracht, das
Schutzleitersystem nie unterbrechen.
Werden Teile entfernt, z.B. bei Wartungsarbeiten, sicherstellen, dass das Schutzleitersystem für die
restlichen Teile nicht unterbrochen ist.
Käfigzugklemme - Max 3,5 x 3,0 mm
Schraubendreher (Schlitz)
Schutzleiter in der Netzanschlussleitung gelten nicht als Potentialausgleichsleiter.
Voraussetzung
- Alle allgemeinen Anforderungen für einen sicheren und zuverlässigen Betrieb sind sichergestellt, siehe
Versorgungsanschluss-Netz .
- Kühlgerät ist spannungsfrei.
Vorgehen
Leitung(4) gemäß Elektrischem Schaltplan mit dem Anschluss-Stecker(1)/(Beipack) verbinden, siehe
Elektrischer Anschluss.
Für die elektrische Verbindung Schraubendreher(3) in die Käfigzugklemme(2) stecken und die Leitungen(4) mit
dem Anschluss-Stecker(1) an das Kühlgerät anschließen.
Schraubendreher fest in die Käfigzugklemme(2) stecken. Niemals drehen, das beschädigt die
Käfigzugklemme(2).
Vor dem Einschalten sicherstellen, dass die Netzspannung mit der Vorsicherung übereinstimmt, siehe
Elektrischer Anschluss.
Kühlgerät ist elektrisch angeschlossen.

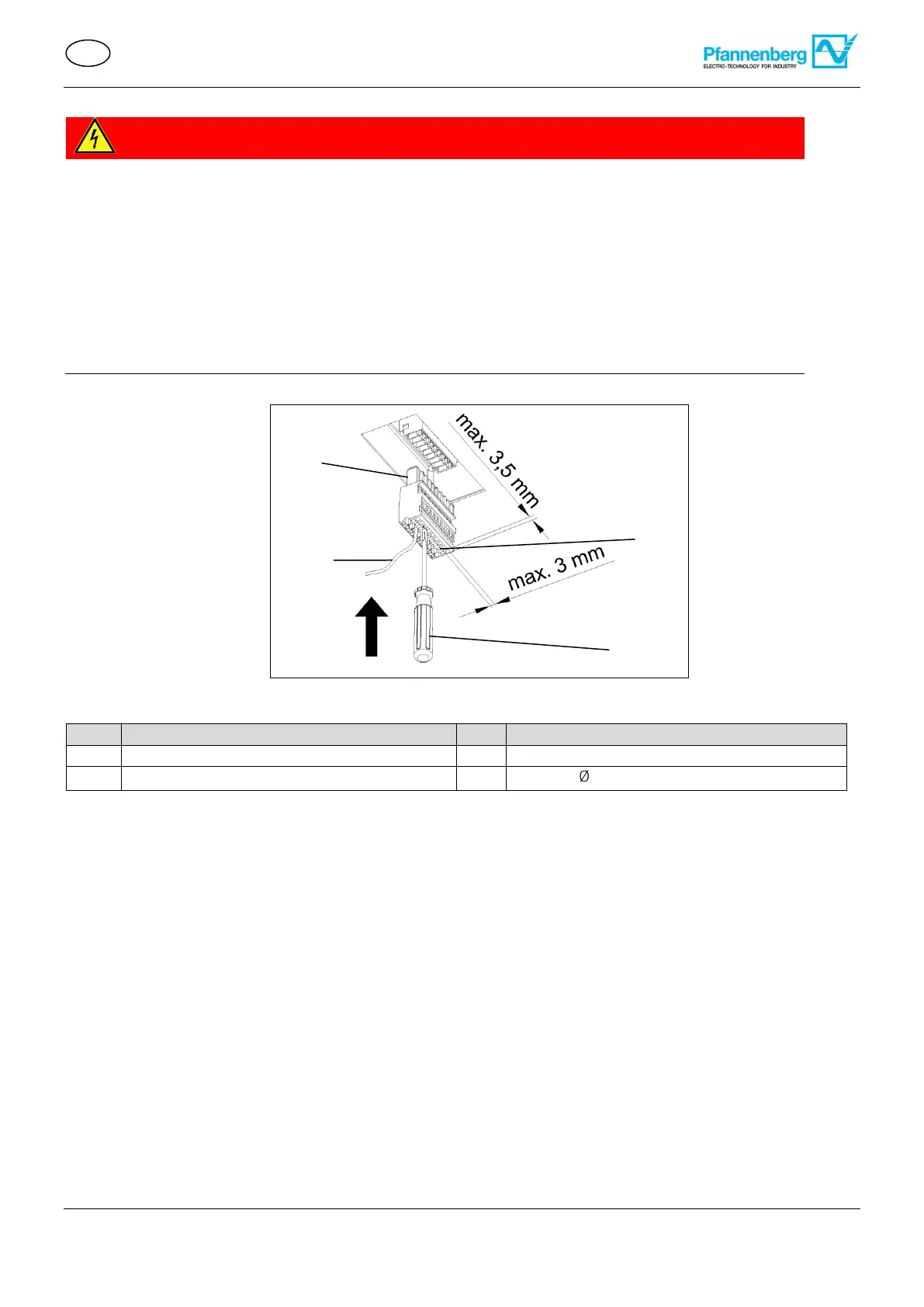

Abbildung 30 - Steckerverbindung Kühlgerät
