Primes PROFINET - Profibus; Connectors; Pin Assignment Data Connector XF1 In;Xf2 out

PowerMeasuringModule PMM
35,0(
6
24
Revision 13 EN - 02/2023
7.3 PROFIBUS
®
Run
Stop
COM
XF2 OutXF1 In
XD1
XD2
Power
PMM
PowerMeasuringModule
175
80
Zeichnungsname:
Zeichnungsnummer:
Bearbeiter:
Erstellungsdatum:
Druckausführung:
Maßstab:
PMM-Gehäuse-Wechsel-Bus
PMM01A0052D
M.Werner
06.09.2013
einfarbig weiß
1:1
Geprüft von: K. Dudek Datum: 30.01.2020
Index Änderung Name Datum
3 Beschriftung angepasst/ergänzt: XD1/XD2, XF1 In und XF2 Out, Schrift-
größe und Position
M. Werner 24.01.2020
2 Zeichnungsnummer hat sich grundlegend geändert!
Die Revision wird über den Index hochgezählt.
Neue Zeichnung eingefügt; Textfeld angepasst;
F. Sanchez 04.07.2016
1 Gerätename verändert: zweizeilig, untersch. Schriftgrössen

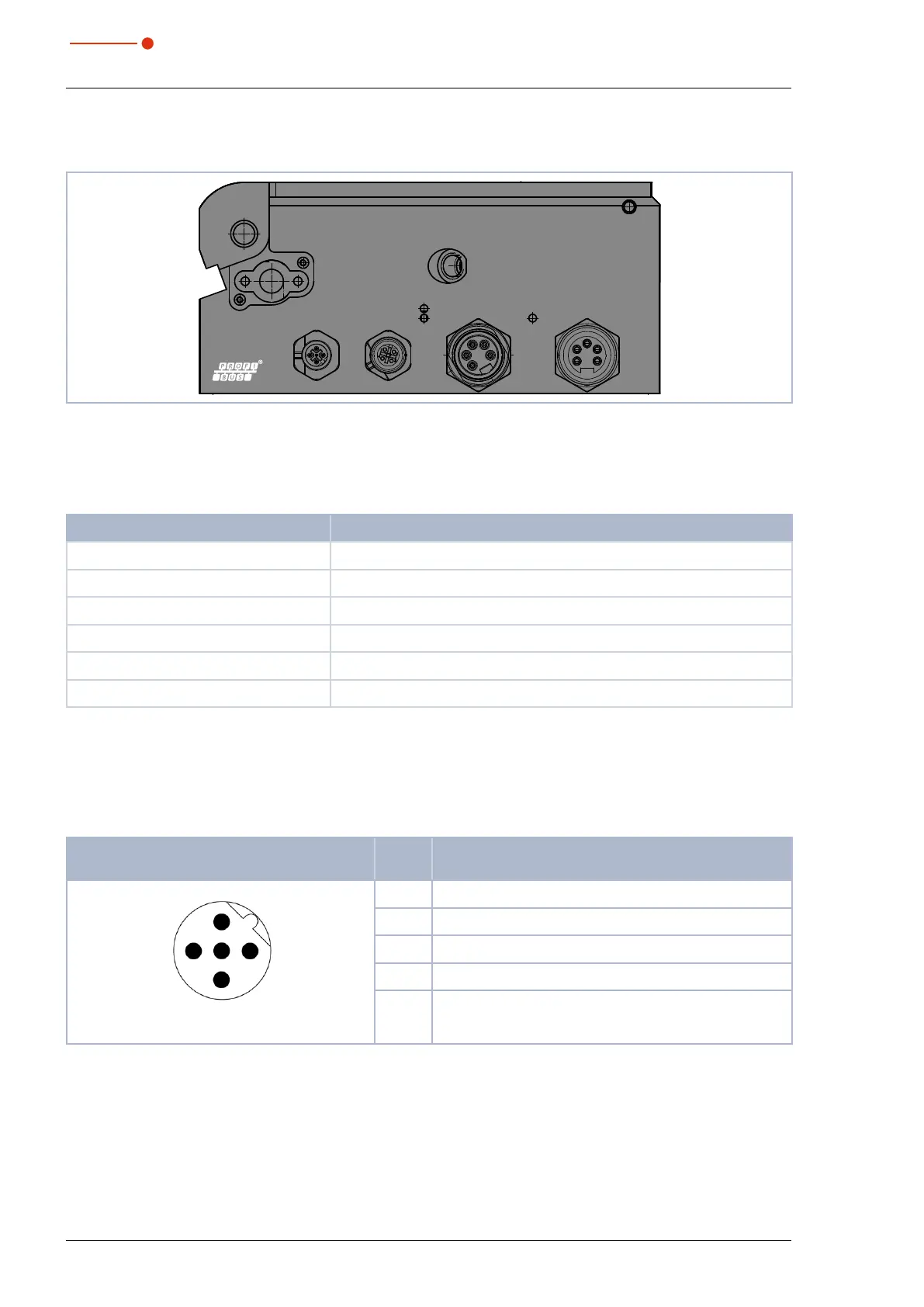

Fig. 7.2: PMM PROFIBUS
®
To integrate the PMM into a serial bus system, the bus interface and the voltage supply are implemented
twice.
7.3.1 Connectors
Connectors Designation
Power supply connector 5 pin, 7/8‘‘ (plug/socket)
Matching socket (female) PHOENIX CONTACT SACC-MINFS-5CON-PG 9 – 1521384
Matching plug (male) PHOENIX CONTACT SACC-MINMS-5CON-PG 9 – 1521668
Data connector 5 pin, B-coded M12 (plug/socket)
Matching socket (female) PHOENIX CONTACT SACC-M12FSB-5PL SH – 1424664
Matching plug (male) PHOENIX CONTACT SACC-M12MSB-5PL SH – 1424662
Tab. 7.7: PROFIBUS
®
– Connectors
7.3.2 Pin assignment data connector XF1 In/XF2 Out
The PMM has two PROFIBUS
®
interfaces. The M12 panel jack serves as an interface for further bus users or
for the power supply of the termination resistors.
Pin assignment XF1 In
(view on connection on the device)
Pin Function
male
1
4
2
5
3
1 Not connected
2 Signal A
3 Not connected
4 Signal B
5 Not connected
