7.4 Parallel
Parallel I/O
PMM
PowerMeasuringModule
XG2 Out
XG1 In
XD1
Power
175
80
Zeichnungsname:
Zeichnungsnummer:
Bearbeiter:
Datum:
Druckausführung:
Maßstab:
PMM-Gehäuse-Wechsel-
Parallel
PMM01A0053D
M.Werner
06.09.2013
einfarbig weiß
1:1
Geprüft von: K. Dudek Datum: 30.01.2020
Index Änderung Name Datum
3 Beschriftung angepasst/ergänzt: XD1, XG1 In, XG2 Out; Schriftgröße und
Position
M. Werner 24.01.2020
2 Zeichnungsnummer hat sich grundlegend geändert!
Die Revision wird über den Index hochgezählt.
Neue Zeichnung eingefügt; Textfeld angepasst;
F. Sanchez 29.06.2016

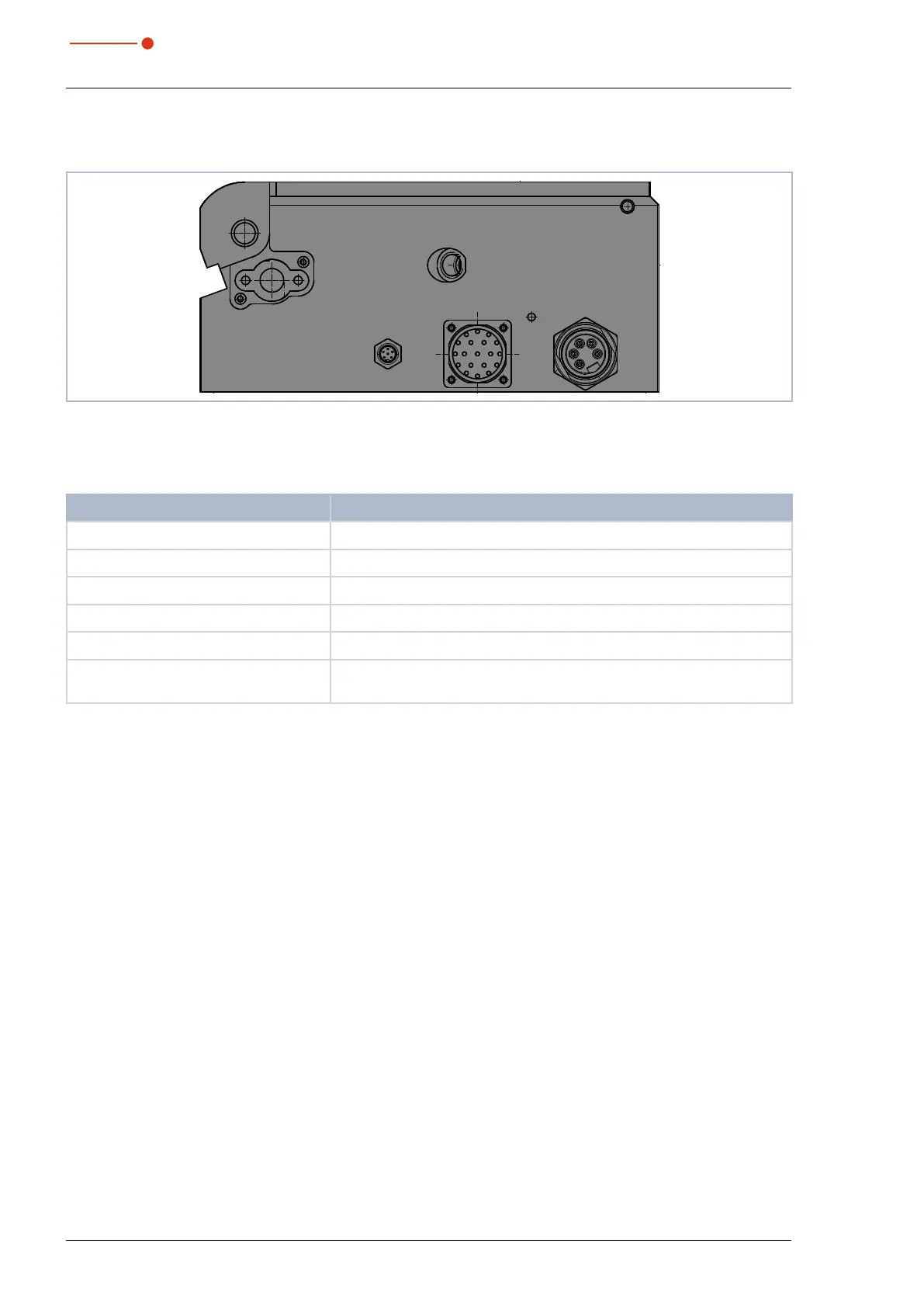

Fig. 7.3: PMM Parallel
The PMM Parallel has an interface with four inputs and 16 outputs.
7.4.1 Connectors
Connectors Designation
Power supply connector 5 pin, 7/8‘‘ (plug)
Matching socket (female) PHOENIX CONTACT SACC-MINFS-5CON-PG 9 – 1521384
Output connector 16-channel
Matching socket LQ-Mechatronik, plug M23 Sig-A, 16+3-E STI-CR9,0-13,2
Input connector 4-channel
Suitable cable with socket (female) Binder M8 cable socket, 6 pin, series 718; Binder order number: 77 3406
0000 50006-0200; (alternative order number : 79 3464 52 06)
Tab. 7.11: Parallel – Connectors
