Revision 13 EN - 02/2023
7.6 EtherNet/IP™
EtherNet/IP
TM
Link
COM
Power
Tx / Rx
XD1
XD2
XF1
XF2
PMM
PowerMeasuringModule
175
80
Zeichnungsname:
Zeichnungsnummer:
Bearbeiter:
Datum:
Druckausführung:
Maßstab:
PMM-Gehäuse-Wechsel-Ethernet IP
PMM01A0061D2
M.Werner
06.09.2013
einfarbig weiss
1:1
Geprüft von: K. Dudek Datum: 30.01.2020
Index Änderung Name Datum
3 Beschriftung angepasst/ergänzt: XD1/XD2, XF1 und XF2 statt Port-
1und Port2; Schriftgröße und Position; Ethernet/IP
: TM hinzugefügt
M.Werner 24.01.2020
2 Zeichnungsnummer hat sich grundlegend geändert!
Die Revision wird über den Index hochgezählt.
Neue Zeichnung eingefügt; Textfeld angepasst;
M.Werner 27.06.2016

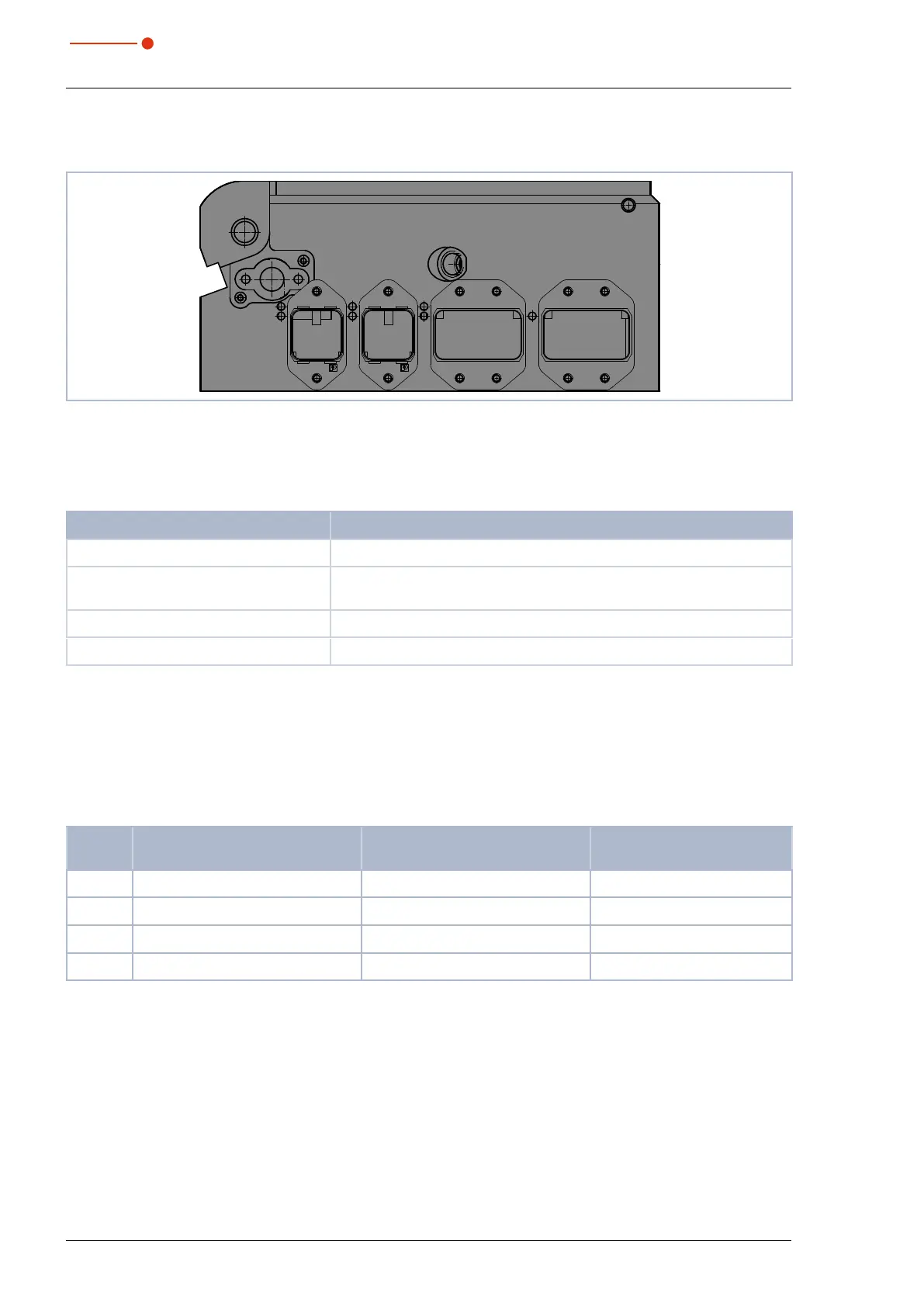

Fig. 7.5: PMM EtherNet/IP™
To integrate the PMM into a serial bus system, the bus interface and the voltage supply are implemented
twice.
7.6.1 Connectors
Mounting frame / connectors Designation
Mounting frame for RJ45 connectors PHOENIX CONTACT VS-PPC-F1-RJ45-MNNA-1R-PHA – 1608029
Suitable RJ45 connector e.g.: PHOENIX CONTACT VS-PPC-C1-RJ45-MNNA-PG9-8Q5 –
1608016
Mounting frame for MSTB connectors PHOENIX CONTACT VS-PPC-F2-MSTB-MNNA-1R-P – 1608087
Suitable power connector PHOENIX CONTACT CUC-PPC-C2ZNI-SX/24FKP5:FC – 1425514
Tab. 7.19: EtherNet/IP™ – Mounting frames and connectors
7.6.2 Pin assignment data connector XF1/XF2
The PMM has two EtherNet/IP interfaces that are connected via an integrated switch. These interfaces are
routed to AIDA-compatible installation sockets with suitable mounting frames.
XF1 is the input (In) and XF2 is the output (Out).
The PMM is connected via Ethernet patch cables of CAT5e quality or higher.
Pin Color coding
Europe T568A
Color coding
Outside Europe T568B
Function
1 Green/White Orange/White TX+
2 Green Orange TX-
3 Orange/White Green/White RX+
6 Orange Green RX-
Tab. 7.20: Pin assignment data connector XF1/XF2
