Primes PROFINET - Devicenet; Connectors; Pin Assignment Connectors XZ1 In;Xz2 out

PowerMeasuringModule PMM
35,0(
6
30
Revision 13 EN - 02/2023
7.5 DeviceNet™
XZ1 In
XZ2 Out
DeviceNet
TM
MNS
Power
PMM
PowerMeasuringModule
Zeichnungsname:
Zeichnungsnummer:
Bearbeiter:
Erstellungsdatum:
Druck geändert:
Druckausführung:
Maßstab:
PMM-Gehäuse-Wechsel-
DeviceNet
PMM01A0062D
M.Werner
06.09.2013
30.03.2015
einfarbig weiß
1:1
Geprüft von: K. Dudek Datum: 30.01.2020
Index Änderung Name Datum
5 Beschriftung angepasst/ergänzt: XZ1 In / XZ2 Out, Schriftgröße und Posi-
tion; DeviceNet: TM hinzugefügt
M. Werner 24.01.2020
4 Zeichnungsnummer hat sich grundlegend geändert!
Die Revision wird über den Index hochgezählt.
Neue Zeichnung eingefügt; Textfeld angepasst;
F. Sanchez 04.07.2016
3 neue Zeichnung eingefügt M. Werner 30.03.2015
2 neue Zeichnung eingefügt (weiterer Anschluss) M. Werner 29.01.2015
1 Text minimal verschoben, Gerätename verändert: zweizeilig, untersch.
Schriftgrössen
M. Werner

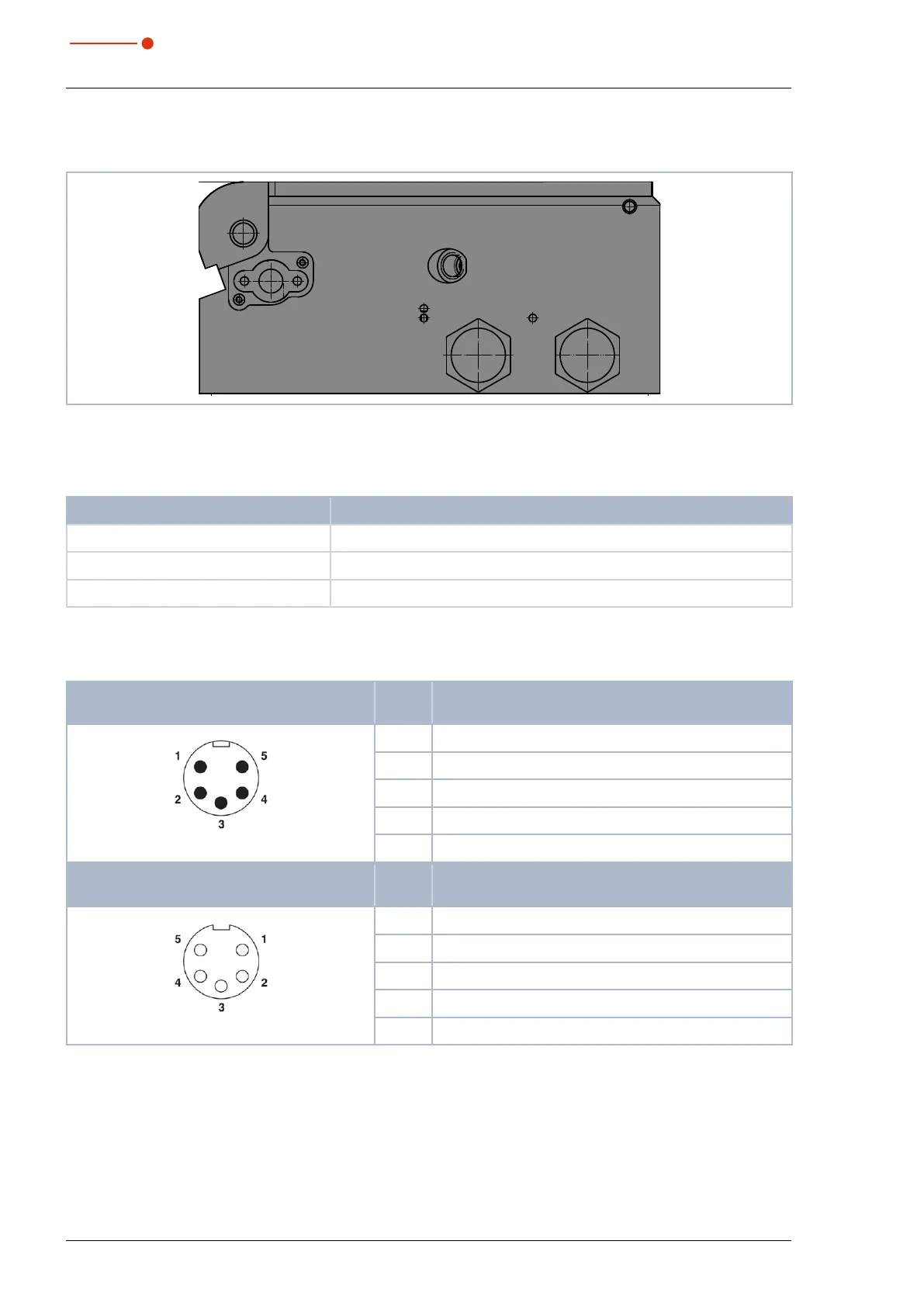

Fig. 7.4: PMM DeviceNet™
The PMM has two DeviceNet™ interfaces, which also provide the voltage.
7.5.1 Connectors
Connectors Designation
Power supply connector 5 pin, 7/8‘‘ (plug/socket)
Matching socket (female) PHOENIX CONTACT SACC-MINFS-5CON-PG 9 – 1521384
Matching plug (male) PHOENIX CONTACT SACC-MINMS-5CON-PG 9 – 1521668
Tab. 7.16: PMM DeviceNet™ – Connectors
7.5.2 Pin assignment connectors XZ1In/XZ2Out
Pin assignment XZ1 In
(view on connection on the device)
Pin Function
male
1 Drain
2 V+ (24V)
3 V− (GND)
4 CAN_H
5 CAN_L
Pin assignment XZ2 Out
(view on connection on the device)
Pin Function
female
1 Drain
2 V+ (24V)
3 V− (GND)
4 CAN_H
5 CAN_L
Tab. 7.17: Pin assignment connectors XZ1In/XZ2Out
