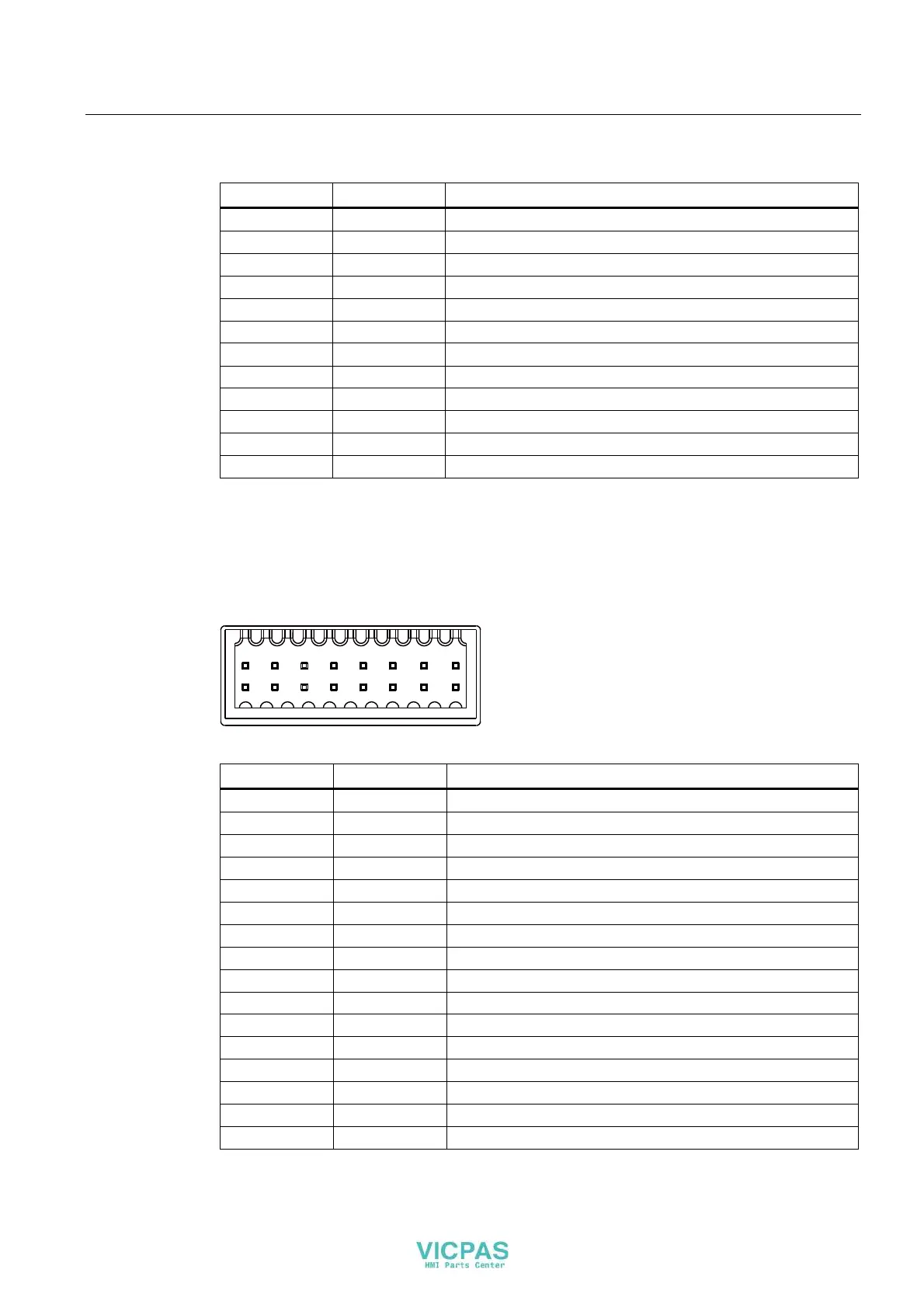

Technical specifications
9.5 Interface description
KP8, KP8F, KP32F
Operating Instructions, 11/2011, A5E03284305-02
113
Pin number Pin Assignment
1 L+ +24 VDC
2 M Ground
3 L+ +24 VDC
4 M Ground
5 IO.0 digital input/output 0
6 IO.1 digital input/output 1
7 IO.2 digital input/output 2
8 IO.3 digital input/output 3
9 IO.4 digital input/output 4
10 IO.5 digital input/output 5
11 IO.6 digital input/output 6
12 IO.7 digital input/output 7
9.5.2 KP8F, inputs/outputs
X60, connector, 16-pin
0 ,20 ,2,2,2
/ ,2 / ,2 ,2,2
),),
9696
Pin number Pin Assignment
1 L+ +24 VDC
2 M Ground
3 L+ +24 VDC
4 M Ground
5 I0.0 digital input/output 0
6 I0.1 digital input/output 1
7 I0.2 digital input/output 2
8 I0.3 digital input/output 3
9 I0.4 digital input/output 4
10 I0.5 digital input/output 5
11 I0.6 digital input/output 6
12 I0.7 digital input/output 7
13 FI.0 Fail-safe digital input 0
14 FI.1 Fail-safe digital input 1
15 VS.0 Sensor supply 1 for FI.0
16 VS.1 Sensor supply 2 for FI.1
