Appendix A Jumpers, Headers, Connectors, and Adapters A-9
A.3.2 Memory DIMMs J0301, J0302, J0303, J0304
J0401, J0402, J0403, J0404

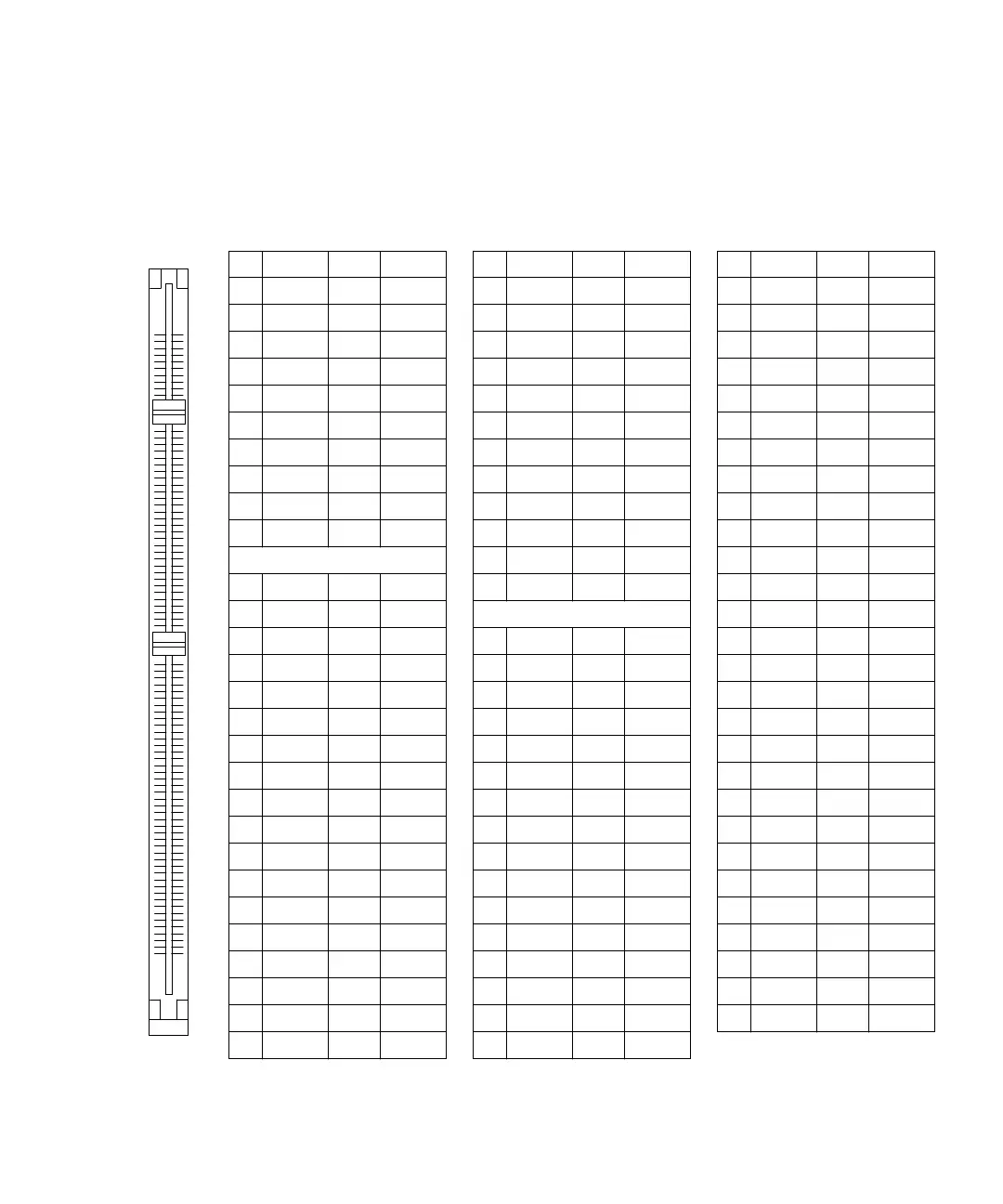

TABLE A-13 Memory DIMMs Pinouts
Pin Signal Pin Signal Pin Signal Pin Signal Pin Signal Pin Signal
1 VCC 85 VSS 29 RFU 113 RFU 57 DQ22 141 DQ58
2 DQ0 86 DQ36 30 RAS0 114 NC 58 DQ23 142 DQ59
3 DQ1 87 DQ37 31 OE0 115 RFU 59 VCC 143 VCC
4 DQ2 88 DQ38 32 VSS 116 VSS 60 DQ24 144 DQ60
5 DQ3 89 DQ39 33 A0 117 A1 61 RFU 145 RFU
6 VCC 90 VCC 34 A2 118 A3 62 RFU 146 RFU
7 DQ4 91 DQ40 35 A4 119 A5 63 RFU 147 RFU
8 DQ5 92 DQ41 36 A6 120 A7 64 RFU 148 RFU
9 DQ6 93 DQ42 37 A8 121 A9 65 DQ25 149 DQ61
10 DQ7 94 DQ43 38 A10 122 NC 66 DQ26 150 DQ62
Connector Key 39 NC 123 NC 67 DQ27 151 DQ63
11 DQ8 95 DQ44 40 VCC 124 VCC 68 VSS 152 VSS
12 VSS 96 VSS Connector Key 69 DQ28 153 DQ64
13 DQ9 97 DQ45 41 RFU 125 RFU 70 DQ29 154 DQ65
14 DQ10 98 DQ46 42 RFU 126 B0 71 DQ30 155 DQ66
15 DQ11 99 DQ47 43 VSS 127 VSS 72 DQ31 156 DQ67
16 DQ12 100 DQ48 44 OE2 128 RFU 73 VCC 157 VCC
17 DQ13 101 DQ49 45 RAS2 129 NC 74 DQ32 158 DQ68
18 VCC 102 VCC 46 CAS4 130 NC 75 DQ33 159 DQ69
19 DQ14 103 DQ50 47 RFU 131 RFU 76 DQ34 160 DQ70
20 DQ15 104 DQ51 48 WE2 132 PDE 77 DQ35 161 DQ71
21 DQ16 105 DQ52 49 VCC 133 VCC 78 VSS 162 VSS
22 DQ17 106 DQ53 50 NC 134 NC 79 PD1 163 PD2
23 VSS 107 VSS 51 NC 135 NC 80 PD3 164 PD4
24 NC 108 NC 52 DQ18 136 DQ54 81 PD5 165 PD6
25 NC 109 NC 53 DQ19 137 DQ55 82 PD7 166 PD8
26 VCC 110 VCC 54 VSS 138 VSS 83 ID0 167 ID1
27 WE0 111 RFU 55 DQ20 139 DQ56 84 VCC 168 VCC
28 CAS0 112 NC 56 DQ21 140 DQ57
1
84
85168
AMP Inc. Part No. 382826-4
FOXCONN Inc. Part No. AT08403-H6
To Next Page
