T-Drill S-80 - Pilot Hole Table

COLLARING MACHINE
87
S-80

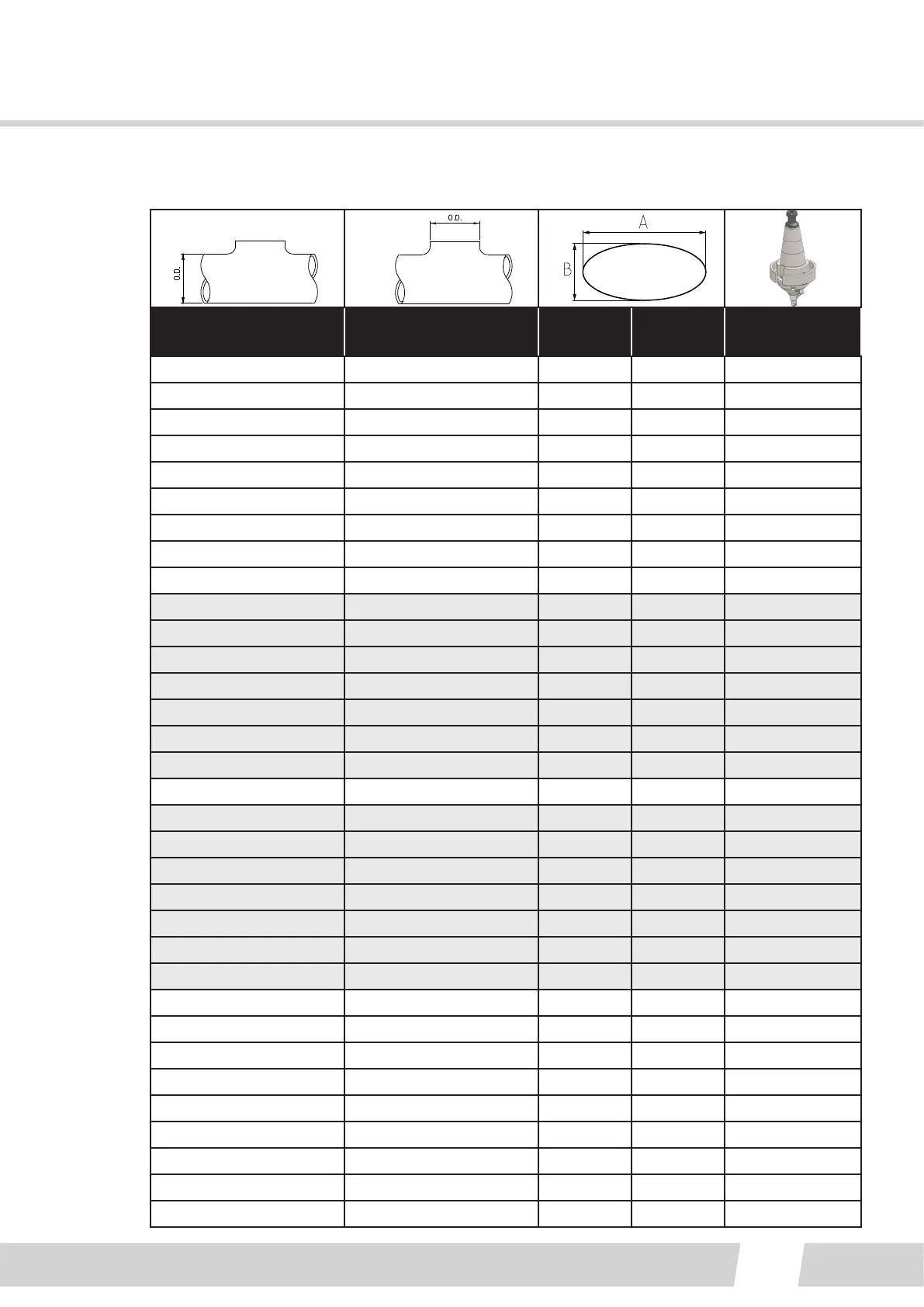

13.2. PILOT HOLE TABLE
  Pilot hole

Pilot hole



Ø23 Ø19 11 8 9.6
Ø25 Ø19 11 8 9.6
Ø23 15 12
Ø28 Ø19
11 8
9.6
Ø23 15 12
Ø25 17 13
Ø38 Ø19 12 8 9.6
Ø23 15 12
Ø25 17 13
Ø28 19 13
Ø30 21 13
Ø34 23 13
Ø38 28 17
Ø51 Ø19 11 8 9.6
Ø23 15 8
Ø25 17 13
Ø28 19 13
Ø30 21 13
Ø34 23 14
Ø38 28 18
Ø60.3 Ø19 11 8 9.6
Ø23 15 12
Ø25 17 13
Ø28 19 13
Ø30 21 13
Ø34 21 16
Ø38 28 18
Ø51 39 25
