ADTECH4 SeriesCNC Maintenance Manual
12.2
Interface Definition
12.2.1.
Motor Drive Contro
l
Interfac
e
Four
drive inter
faces are av
ailable (46 series
XS1…XS4
or 49 series
X
S1…XS4,
X
S5, XS
6), and they
have the sam
e definition, as show
n below:

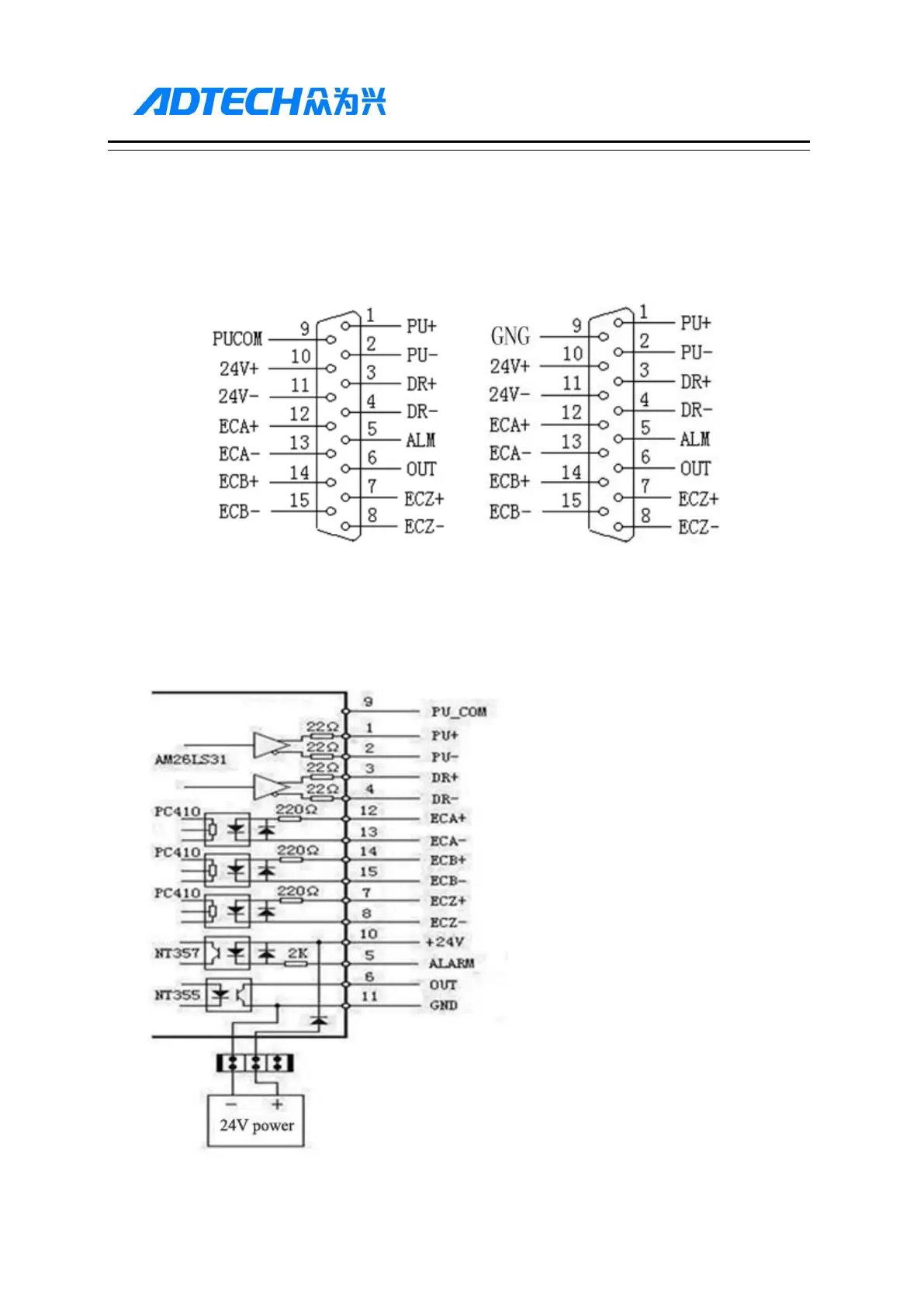

Simple Internal Circuit Diagram for Pulse Output
46 series pulse connection
49 series pulse connection
160
162
Table of Contents
Default Chapter
5
Table of Contents
5
1 Foreword
10
2 System Technical Features
11
Technical Parameters
11
System Functions
13
Self-Diagnosis
13
Compensation
13
Abundant Instruction System
13
Full Chinese Menu Operation & Full Screen Edit
13
Abundant Error-Correction Functions
13
Program Exchange between CNC System and PC
14
System Operating Condition
14
3 Operating Panel
15
ADTCNC46 Series System LCD/ Button Panel
15
LCD Display Unit
16
ADTCNC49 Series System LCD/ Button Panel
17
System Menus
17
Auto-Monitor Submenu
18
Program Editing Submenu
18
Parameters Submenu
19
Working Coordinate Submenu
19
Diagnosis Submenu
20
Operating Keys
22
4 Manual Operation
23
Returning to Reference Point Manually
23
Continuous Feeding Manually
24
Single Step Feeding
25
Hand Wheel Feeding
26
Manual Auxiliary Function Operation
27
Tool Setting
29
Centered (M Series)
29
Single Axis Centered
29
Square Centered
30
Plane Circle (XY Plane) Centered
30
Tool Regulator (M Series)
32
Tool Setting by Test Cutting (L Series)
33
Data Settings
34
Tool Compensation Data Setting
34
System Parameter Setting
35
System Shortcuts
36
5 Automatic Operation
37
Memory Operation
37
MDI Operation
37
USB Disk DNC
38
Speed Rate Adjustment
38
Run Idle
38
SBK Function
39
BDT Function
39
Stopping Automatic Operating
39
6 Safe Operation
41
Emergency Stop
41
Hard Limit over Travel
41
Soft Limit over Travel
41
7 Alarm and Self-Diagnosis Function
42
NC Program Execution Alarm
42
System Environment Alarms
44
Alarm Processing
46
Self-Diagnosis
46
8 Program Saving & Editing
47
Saving the Program in the Memory
47
Keypad Input (New Program)
47
PC Serial Port Input
47
Copying Processing Files from USB Disk
47
Reading Programs into Work Area
47
Reading Programs from Controller into Work Area
47
Reading Programs from USB Disk into Work Area
48
Editing & Modifying Programs
48
Deleting Files
48
Deleting Files in Memory
48
9 Main Interfaces of the System
50
Position Interface
50
Programming Interface
53
MDI Interface
55
MDI Interaction Interface Is Shown below
55
1501 MDI Interface
56
File Management
56
Graphic Simulation
57
Parameter Interface
58
IO Configuration Parameters
61
IO Configuration Parameters Interface
62
Compensation Interface
62
M Series Workpiece Coordinate System Setting Interface
63
Controller Diagnosis Interface (Diagnosis)
67
Macro Variable View Interface (Macro Variable)
68
Current Mode Instruction Info
69
10 System Maintenance
70
Restart
70
System Upgrade
70
Reset
70
Parameter Backup & Restore
70
Entering BISO Interface
71
11 System Parameters
72
Parameter Index List
73
General Parameter (P1.)
104
Axis Parameter Configuration (P2.)
119
Management Parameter (P3.)
139
Tool Magazine Parameters (P4.)
146
Principal Axis Parameter (P5.)
146
Port Configuration (P6.)
153
12 Hardware Interface Definition and Connection Instructions
155
Installation Layout
155
Series External Interface Diagram
155
Series Mounting Dimensions
157
Installation Precautions
159
Interface Definition
161
Motor Drive Control Interface
161
Digital Input Interface
164
Default Input Port Configuration of 46M Series (Milling Machine)
166
Default Input Port Configuration of 46L Series XS5 (Lathe)
167
Default Input Port Configuration of 49M Series XS7 (Milling Machine)
168
Digital Output Interface
172
Default Output Port Configuration of M Series Milling Machine CNC4640(XS6), CNC4960(XS8)
174
Default Output Port Configuration of M Series Milling Machine CNC4960(XS15)
175
Default Output Port Configuration of L Series (Lathe)
177
Handheld Box Interface
177
Analog Output Interface (46 Series XS8)
181
Principal Axis Encoder Interface (46 Series XS12, 49 Series XS10)
182
RS232 Transmission Interface (46 Series XS9, 49 Series XS11)
187
USB Memory Connection Interface (46 Series XS10)
187
PC USB Communication Interface (46 Series XS11, 49 Series X13)
187
Electrical Connection Diagram
187
Symbol Schematic Diagram
187
Power Connection Diagram
188
Servo Drive Connection Diagram
189
Step Connection Diagram
190
IO Electrical Connection Diagram
191
ADT9163 Splitter Wiring Diagram
194
ET102A Splitter Wiring Diagram
197
ET102A Splitter Function Definition
198
ET202A Splitter Wiring Diagram
200
ET202A Splitter Function Definition
200
