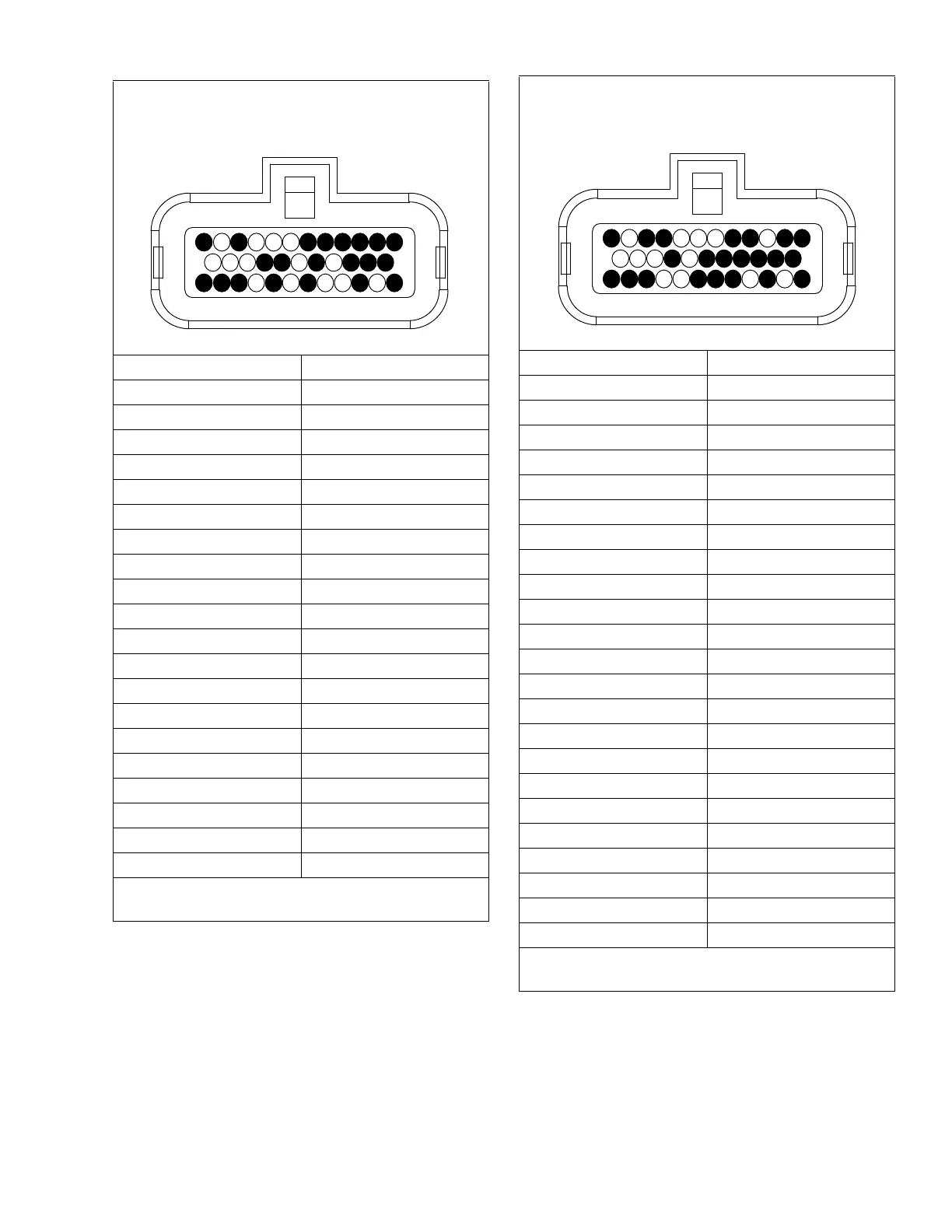

10.2 HARNESS CONNECTORS, CONTROL BOX
10.3 WIRING SCHEMATIC
The wiring schematic is provided on the following page.
Component Terminal
HVB9-3 1
SP-60 2
SP-61 3
SP-52 4
HVB6-3 5
2CCB6 6
SP-59 10
SP-57 12
HVB9-2 13
SP-55 14
SP-51 15
HVB6-4 17
SP-64 19
CDCON2-A1 20
SP-50 26
2CCB29 29
SP-56 31
CDCON1-A1 33
SP-58 34
SP-65 35
Unused Terminals: 7-9, 11, 16, 18, 21-25, 27-28, 30 &
32
Component Terminal
SP-62 1
CCON-A1 2
SP-52 4
HVB6-8 5
1CCB6 6
HVB5-6 9
HVB5-3 10
SP-63 12
HTCON2-A1 13
SP-55 14
SP-51 15
HVB5-7 16
HVB6-7 17
2CCB-30 18
HVB5-5 20
HTCON1-A1 24
SP-50 26
HVB5-8 28
1CCB29 29
2CCB-18 30
HVB5-4 33
1EVCON-A1 34
SP-71A 35
Unused Terminals: 7-9, 11, 16, 18, 21-23, 25, 27-28 &
32
