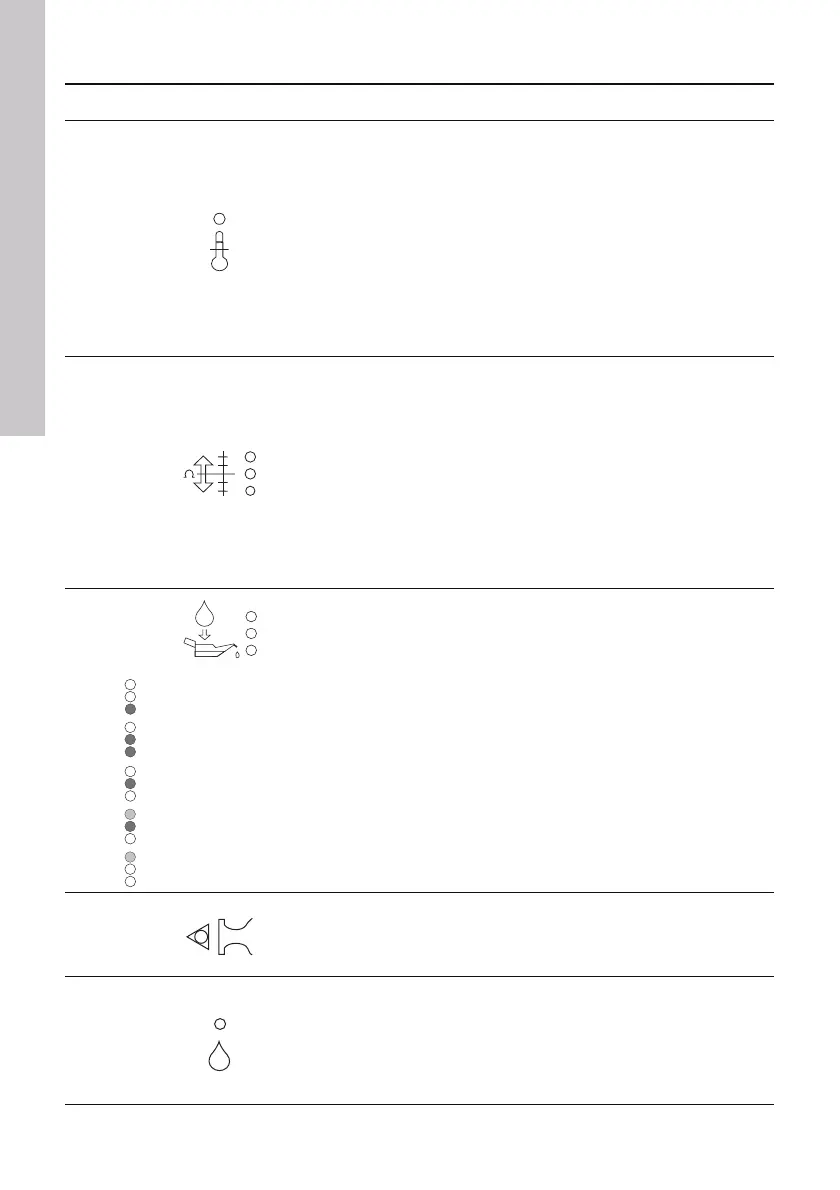

8.1 Funkcje lampek sygnalizacyjnych
Poz. Symbol Opis
6
Temperatura stojana
Czerwony wskaźnik świeci, alarm temperatury statora.
Jeśli wskaźniki migają naprzemiennie (poz. 6 i 13), oznacza to,
że IO 111 nie jest prawidłowo ustawiony do wariantu pompy.
Patrz 6.3. Wyświetlany jest alarm konfiguracji.
Jeżeli zabezpieczenie ATEX/IECEx jest aktywne (zworka DIP 10,
poz. 11), czerwona lampka służy wtedy również do sygnalizacji:
• Za wysokiej temperatury łożysk
• Brak sygnału z czujnika łożysk
• Brak sygnału z czujnika obecności wody w oleju
• Alarm komunikacji (pompa z SM 111)
• Przerwa serwisowa
Zakłócenie wewnętrzne.
7
Rezystancja izolacji statora
Rezystancja izolacji uzwojeń stojana jest wskazywana przez
wskaźnik zielony, żółty lub czerwony.
Zielony wskaźnik świeci się, gdy rezystancja izolacji jest prawidłowa,
tj. powyżej wartości ostrzeżenia nastawionej potencjometrem
(poz. 4 ).
Żółty wskaźnik świeci, gdy zostanie osiągnięta wartość ostrzeżenia,
pa
trz
6.1.
Czerwony wskaźnik świeci się, gdy zostanie osiągnięta wartość
alarmu, tj. poniżej 1 MΩ .
Rada: Lampki wskazujące są aktywne jedynie, gdy podłączone są
żyły wskazania stanu styczników (K1, K2, poz. 2).
Pomiar jest prawidłowy, jeżeli silnik jest wyłączony.
8
Woda w komorze olejowej
Woda w oleju jest wskazywana przez dwa wskaźniki świetlne zielony
i żółty.
Ostrzeżenie: Żółty wskaźnik miga, jeśli zawartość wody jest poza
normalnym zakresem wskazań lub gdy czujnik nie jest podłączony.
Alarm: Jeśli brak jest oleju w komorze olejowej migają jednocześnie
trzy wskaźniki świetlne/lub jesli zabezpieczenie ATEX/IECEx jest
aktywowane (zworka DIP 10, poz. 11) brak jest sygnału z czujnika
zawartości wody w oleju.
Rada: Lampki wskazujące są aktywne jedynie, gdy podłączone są
żyły ws
kazan
ia stanu styczników (K1, K2, poz. 2).
12
Pompa pracuje
Zielony wskaźnik świeci się, gdy pompa pracuje.
Rada: Lampki wskazujące są aktywne jedynie, gdy podłączone są
żyły wskazania stanu styczników (K1, K2, poz. 2).
13
Wilgoć w silniku
Czerwony wskaźnik sygnalizuje wystąpienie wilgoci w silniku.
Wskaźnik świeci się w przypadku zakłócenia komunikacji lub
konieczności serwisowania.
Wskaźniki świetlne (poz. 6 i 13) będą migać naprzemiennie, jeśli
moduł IO 111 nie jest prawidłowo skonfigurowany dla wariantu
podłączonej pompy. Patrz 6.3. Wyświetlany jest alarm konfiguracji.
Woda < 5 %
10 % < woda < 15 %
5 % < woda < 10 %
15 % < woda < 20 %
Woda > 20 %
