Polski (PL)
102

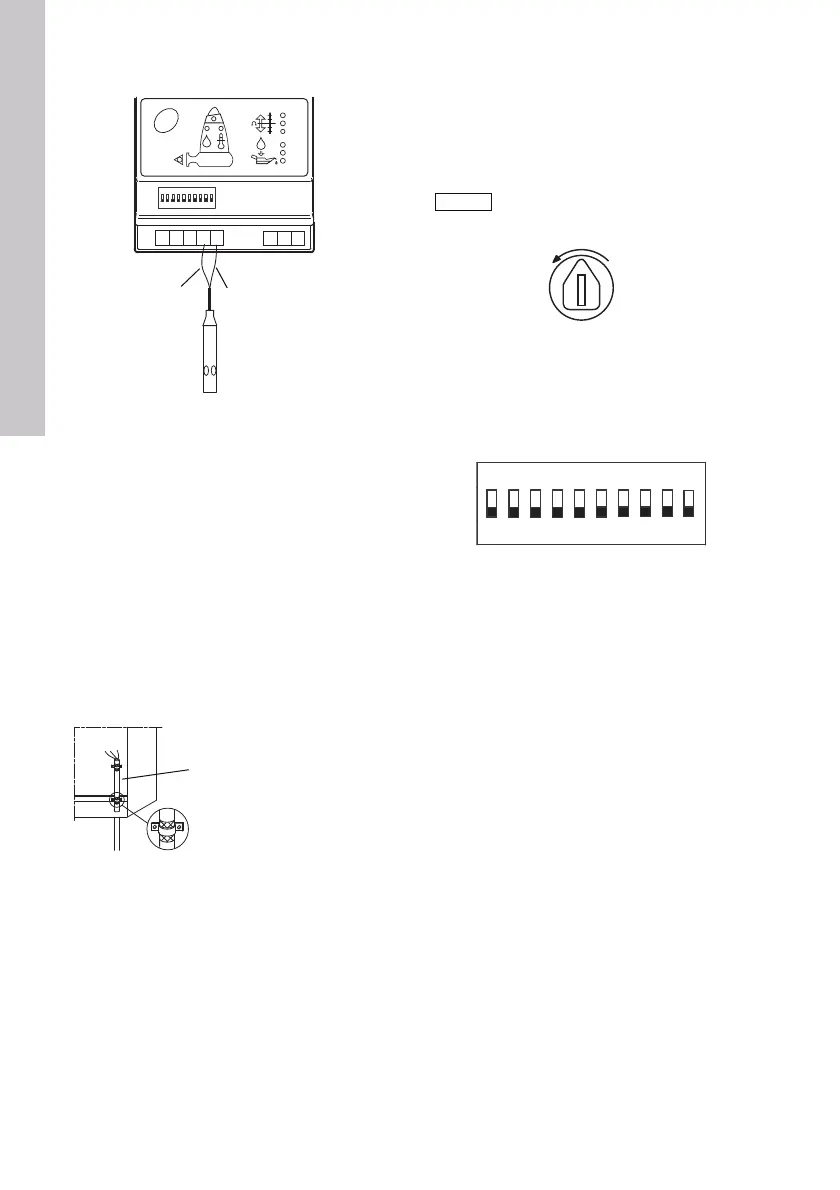

5.3.1 Podłączenie czujnika WIO
Rys. 5 Podłączenie czujnika WIO
5.3.2 Prawidłowy montaż EMC
Szczególnie ważne jest prawidłowe zamontowanie
EMC, gdy pompa współpracuje z przetwornicą
częstotliwości.
W tym celu należy:
•Podłączyć ekran kabla do uziemienia.
• Nie skręcać końcówek ekranu, gdyż niweczy to
efekt ekranowania przy wysokich
częstotliwościach. Używaj złącza kablowe takie
jak pokazano na rys. 6.
•Jest ważne, aby zapewnić dobry styk elektryczny
płytki montażowej z metalową obudową
przetwornicy częstotliwości, należy wykorzystać
do tego śruby na obudowie.
• Stosuj podkładki ząbkowane i płytkę montażową
galwanizowaną z dobrą przewodnością.
R
ys. 6 E
kran przymocowany za pomocą
obejmy kablowej
6. Ustawienia
6.1 Potencjometr
Wartość graniczną stanu ostrzeżenia rezystancji
izolacji uzwojeń stojana silnika ustawia się na
potencjometrze (poz. 4) patrz rys. 1. Wartość
graniczna może być ustawiona pomiędzy 10 a 1 MΩ.
Rys. 7 Potencjometr
6.2 Zworki DIP
IO 111 musi być skonfigurowany przy pomocy
zworek DIP odpowiednio do podłączonej pompy
(poz. 11), patrz rys. 1.
Rys. 8 Zworki DIP
Alarm konfiguracji pojawi się, gdy
• konfiguracja nie odpowiada podłączonej pompie.
•błąd konfiguracji ma wpływ na bezpieczeństwo
eksploatacji
(patrz 8. Wskaźniki świetlne, punkt 6).
Ostrzeżenie konfiguracji będzie się pojawiać, gdy
•Błąd konfiguracji ma wpływ na funkcjonowanie
(patrz 8. Wskaźniki świetlne, punkt 15),
patrz 12. Przegląd zakłóceń.
TM04 0304 0308
TM03 1080 1005
Reset
P1 P2 P3 P4 P5
I1 I2 I3
ON DIP
12345678910
Biały
Brązowy
Czujnik WIO
Zostaw warstwę izolacji
pomiędzy ekranem a
osłonką.
Wartością graniczną alarmu jest 1 MΩ.
TM03 3415 0306
TM03 0678 0505
UWAGA
1 MΩ 10 MΩ
ON DIP
12345678910
Grundfos.bk Page 102 Tuesday, January 25, 2011 12:56 PM
