5. Montaż
Przed montażem należy sprawdzić, czy
• wersja jest taka, jaka zamówiono.
•Moduł IO 111 jest przystosowany do napięcia
zasilania i częstotliwości występujących w
miejscu montażu.
•Moduł IO 111 nie został uszkodzony podczas
transportu.
Montaż urządzenia należy powierzyć
przeszkolonemu personelowi, który dokona połączeń
zgodnie z lokalnymi przepisami.
Podczas montażu muszą być spełnione wszystkie
zasady bezpieczeństwa.
5.1 Miejsce montażu
Moduł IO 111 przeznaczony jest do montażu
wewnątrz budynku.
Stopień ochrony
Moduł IO 111 posiada stopień ochrony IP20 i
przystosowany jest do wzrostów napięcia i pomiarów
kategorii II. W celu obniżenia wpływu zewnętrznego
otoczenia do maksymalnego poziomu 2, IO 111
należy montować w miejscu o minimalnym stopniu
ochrony IPX4 zgodnie z IEC 60529. Skrzynka musi
być wykonana z materiału ognioodpornego.
Temperatura otoczenia
-25 °C do +65 °C.
Moduł IO 111 nie może być narażony na
bezpośrednie działanie promieni słonecznych.
Wysokość montażu
Maksymalnie 2000 m nad poziomem morza.
Wilgotność względna
Maksymalnie 95 %.
5.2 Mocowanie
Moduł IO 111 przystosowany jest do montażu na
szynie 35 mm według standardu DIN (EN 50022).
Zamocuj moduł IO 111 przez zaczepienie go od góry
na szynie i wciśnięcie dołu obudowy na szynie.

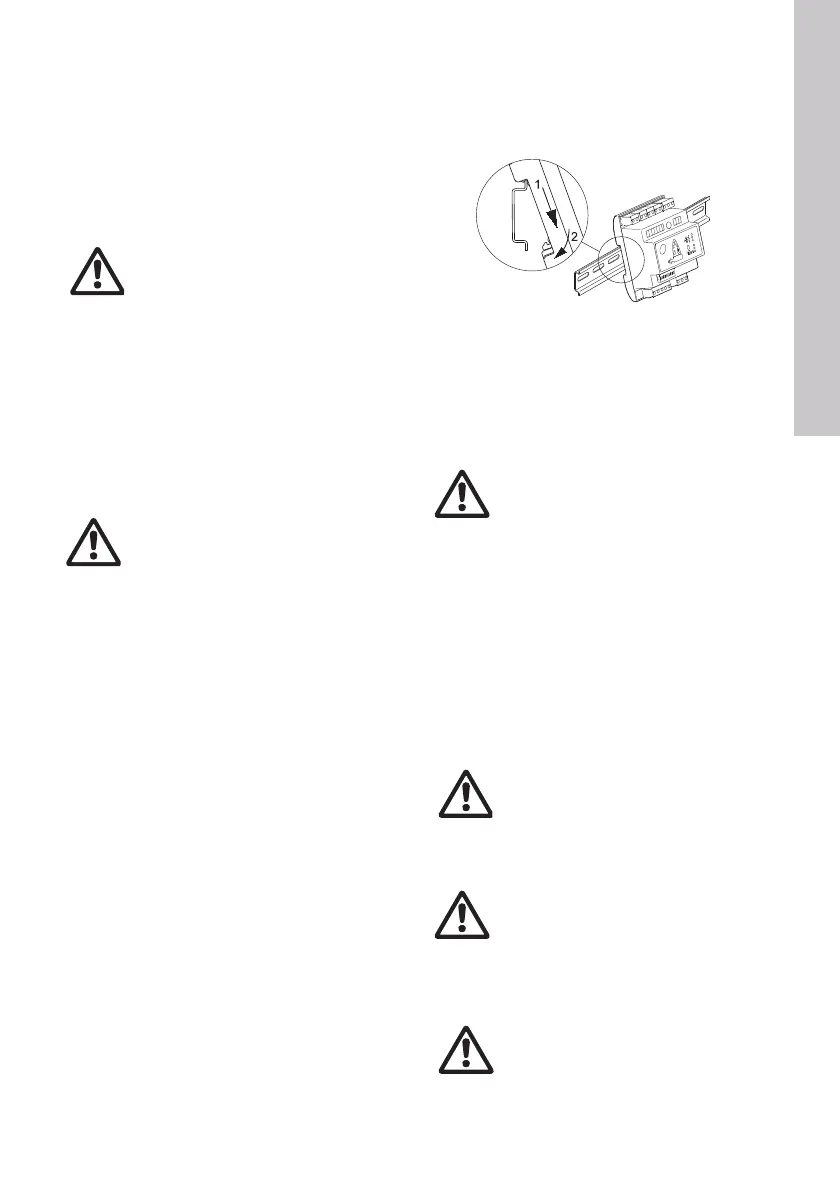

Rys. 4 Mocowanie na szynie według
standardu DIN
Moduł IO 111 można wyciągnąć przez pchanie go do
góry i uwolnienie z szyny według standardu DIN.
5.3 Połączenia elektryczne
Wszystie zaciski przystosowane są do przepływu
prądu max 8 A. Pod zaciski 1, 2, 3, 5, 9 i 10 można
podłączyć przewody wielkości AWG 28~12; pod
zacisk 16 można podłączyć AWG 28~16.
Napięcie znamionowe na poszczególnych
zaciskach, patrz 13. Dane elektryczne.
Patrz rys. 1 i schematy połączeń na końcu instrukcji.
Ostrzeżenie
Przed montażem IO 111 należy się
upewnić, czy zostało odłączone
napięcie zasilania i czy nie ma
możliwości jego przypadkowego
włączenia.
Ostrzeżenie
Moduł
IO 111 nie może być montowany
w środowisku zagrożonym wybuchem.
Jednak pompy z czujnikami mogą być
instalowane w środowisku
wybuchowym.
TM03 0935 0805
Ostrzeżenie
Instalacja musi być wyposażona
wwyłącznik automatyczny w celu
odłączenia napięcia fazowego na
zaciskach poz. 3, patrz rys. 1. Musi się
on znajdować w pobliżu modułu IO 111
i być łatwo dostępny. Musi być opisany
jak wyłącznik dla IO 111. Wyłącznik
obwodu zasilania musi spełniać
wymagania IEC 60947-1 oraz
IEC 60947-3.
Ostrzeżenie
Izolacja pomiędzy skrzynką, w której
moduł jest zamontowany, a zaciskami
wejściowymi od czujników musi być
odporna na wielkość napięcia
dielektrycznego 2210 VAC, lub
skrzynka musi być uziemiona.
Ostrzeżenie
Zaciski T1 i T2 (poz. 1) są zazwyczaj
podłączone do napięcia 220 VAC.
Zacisk I3 (poz. 9) można wykorzystać
do podłączenia napięcia do 600 VAC,
patrz rys. 1.
Ostrzeżenie
Zewnętrzne sterowniki, które są
podłączone do modułu IO 111 poprzez
RS485 muszą spełniać wymogi
IEC 60950-1 (USA: UL 60950-1).
