Polski (PL)
98
IO 111 obsługuje dwie kategorie zakłóceń.
1. Alarm. Pompa zatrzymuje się. Usterka ma istotne
znaczenie (np. zbyt wysoka temperatura silnika).
Przekaźnik rozwiera obwód pomiędzy T1 i T2
(poz.1) w przypadku alarmu lub, gdy IO 111 nie
jest podłączony do zasilania elektrycznego. Stan
alarmu wskazywany jest przez lampki
sygnalizacyjne na płycie czołowej IO 111 i przez
trzy wyjścia cyfrowe (poz. 16).
2. Ostrzeżenie. Pompa nie działa. Usterka ma
istotne znaczenie (np. zbyt dużo wody w oleju).
Stan ostrzeżenia jest wskazywany przez
świecenie wskaźnika na panelu IO 111.
Status ostrzeżenia można odczytać na wyjściu
cyfrowym D7 i D8. (poz. 16).

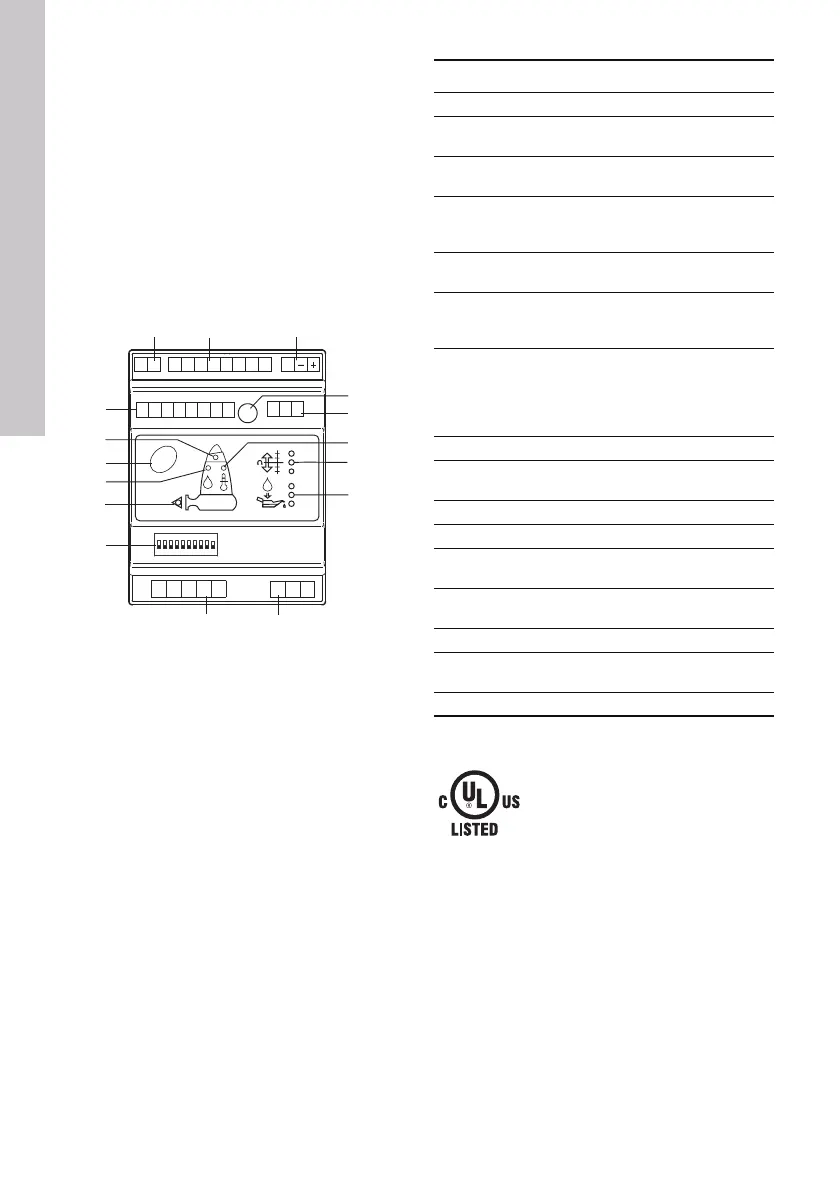

Rys. 1 Moduł IO 111
2.1 Aprobata
TM03 0691 0505
Reset
PET1 T2
G1 A1 G2 A2 K1 K2 R1 R2
D1D2 D3D4 D5D6 D7D8
P1 P2 P3 P4 P5
AYB
I1 I2 I3
ON DIP
12345678910
12 3
910
4
5
6
7
8
11
12
15
16
13
14
Poz. Opis
1 Zaciski przekaźnika alarmu.
2
Zaciski dla wejść i wyjść z sygnałem
analogowym i cyfrowym
3
Zaciski napięcia zasilającego
(24 VAC/24 VDC)
4
Potencjometr do nastawy wartości
granicznej dla stanu ostrzeżenia rezystancji
izolacji stojana silnika.
5
Zaciski przyłączeniowe dla RS485 dla
GENIbus lub Modbus
6
Czerwony wskaźnik świetlny. Alarm w
przypadku zbyt wysokiej temperatury
silnika.
7
Wskaźnik świetlny dla rezystancji izolacji
statora silnika.
Zielone = działa prawidłowo.
Żółte = stan ostrzeżenia.
Czerwone = stan alarmu.
8Wskaźnik świetlny dla pomiaru wody w oleju
9
Zaciski dla pomiaru rezystancji uzwojeń
stojana silnika
10 Zaciski do podłączenia czujników pompy
11 Wyłącznik DIP do konfiguracji
12
Zielony wskaźnik świetlny. Świeci gdy
pompa pracuje.
13
Czerwony wskaźnik świetlny.
Sygnalizuje wystąpienie wilgoci w silniku.
14 Przycisk kasowania alarmu
15
Żółty wskaźnik św
ietlny. Sygnalizuje stan
ost
rzeżenia w przypadku usterki pompy.
16 Zaciski dla wyjść cyfrowych
IO 111 spełnia wymogi
bezpieczeństwa obowiązujące w
USA i Kanadzie.
Grundfos.bk Page 98 Tuesday, January 25, 2011 12:56 PM
