Polski (PL)
99
2.2 Przegląd alarmów i ostrzeżeń
2.3 Dane ogólne instalacji 2.4 SM 111
SM 111 jest używany do gromadzenia danych z
czujników i ich transferu. SM 111 współpracuje
razem z IO 111* jak pokazano poniżej.
Wejście czujnika

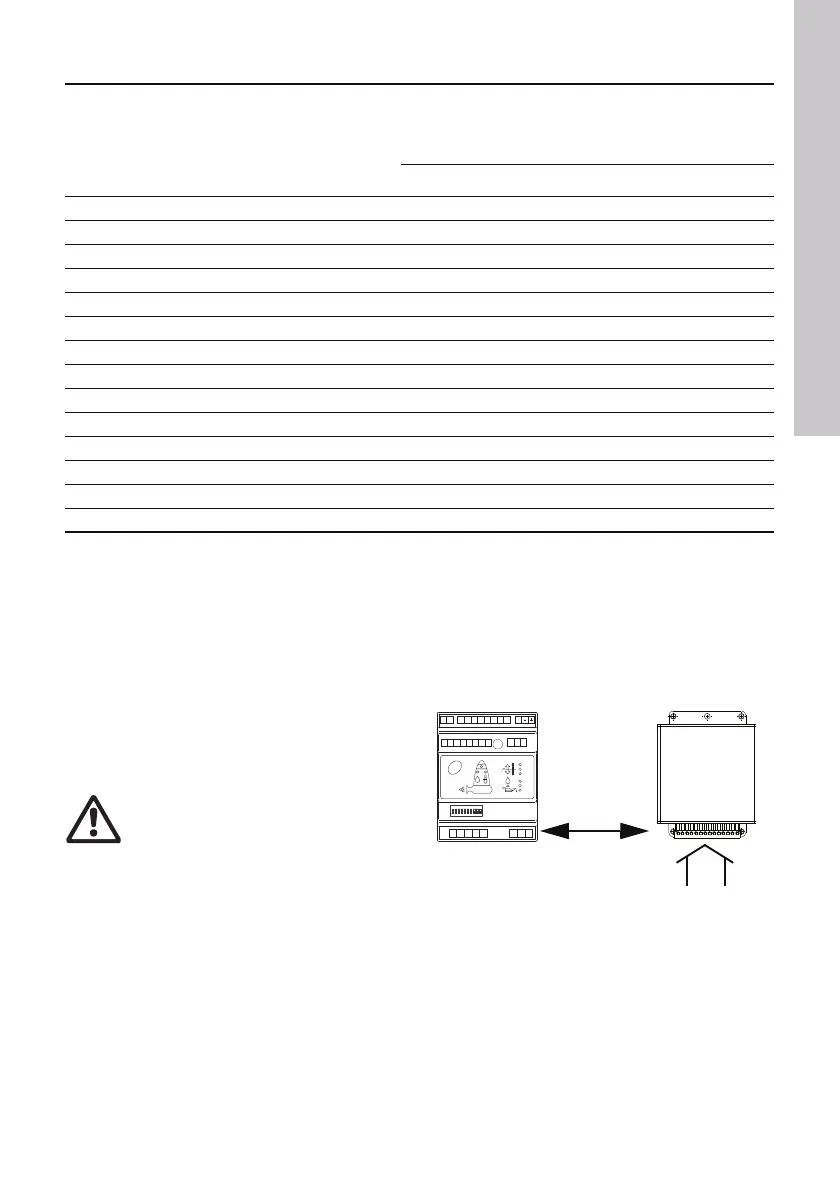

Rys. 2 IO 111 i SM 111
* Tylko wersje IO 111 z modułem komunikacyjnym,
nr części 96177804.
SM 111 może gromadzić dane z
• 3 czujników prądowych, 4-20 mA
• 3 czujników termistorowych Pt100
• 1 czujnika termistorowego Pt1000
• 1 czujnika termistorowego PTC
•1 wejścia cyfrowego.
Działanie
Wersja standardowa
Aktywowane
zabezpieczenie ATEX/
IECEx
(zworka DIP 10 włączona)
Ostrzeżenie Alarm Ostrzeżenie Alarm
Temperatura uzwojeń stojana ●●
Czujnik wilgoci w pokrywie górnej ●●
Czujnik wilgoci w pompie ●●
Powietrze w komorze olejowej ●●
Woda w komorze olejowej ●●
Brak sygnału z czujnika obecności wody w oleju ●●
Zbyt mała oporność izolacji ●● ● ●
Konflikt konfiguracji ●● ● ●
Zbyt wysoka temperatura łożysk głównych* ●●●
Zbyt wysoka temperatura łożysk pomocniczych* ●●●
Brak sygnału z czujnika łożysk* ●●
Błąd komunikacji* ●●
Przerwa serwisowa
●●
Zakłó
ce
nie wewnętrzne ●●
* Pompa z SM 111
Napięcie zasilania:
24 VAC ± 10 %, 50/60 Hz
24 VDC ± 10 %
Prąd zasilania: Min. 2,4 A; max. 8 A
Pobór mocy: Max. 5 W
Temperatura
otoczenia:
-25 °C do +65 °C
Stopień izolacji: IP20
Ostrzeżenie
Należy sie upewnić, czy napięcie
zasilania ma wartość taką jaka jest
podana na tabliczce znamionowej:
24 VAC/VDC ± 10 %. Min. 2,4 A.
TM03 4086 1606 - TM03 4083 1606
PET1 T2
G1 A1 G2 A2 K1 K2 R1 R2
D1 D2D3D4 D5D6 D7D8
P1 P2 P3 P4 P5
AYB
I1 I2 I3
ON DIP
12345678910
IO 111 SM 111
Komunikacja
przy pomocy
kabla
zasilającego z
wykorzystaniem
protokołu
Grundfos
GENIbus
Wejście czujnika
