IO 111 opererer med to kategorier af fejl:
1. Alarm. Pumpen stopper. Fejlen er en primær
funktionalitet (f.eks. for høj motortemperatur).
Relæet åbner og bryder forbindelsen mellem
T1 og T2 (pos. 1) ved alarm eller hvis IO 111 ikke
er tilsluttet strømforsyningen. Alarm vises med
signallamperne på fronten af IO 111 og via de
tre digitale udgange (pos.16).
2. Advarsel. Pumpen stopper ikke. Fejlen er en
sekundær funktionalitet (f.eks. for meget vand i
olien).
Advarsel vises med signallamperne på fronten af
IO 111. Advarselsstatus kan aflæses via den
digitale udgang D7 og D8 (pos.16).

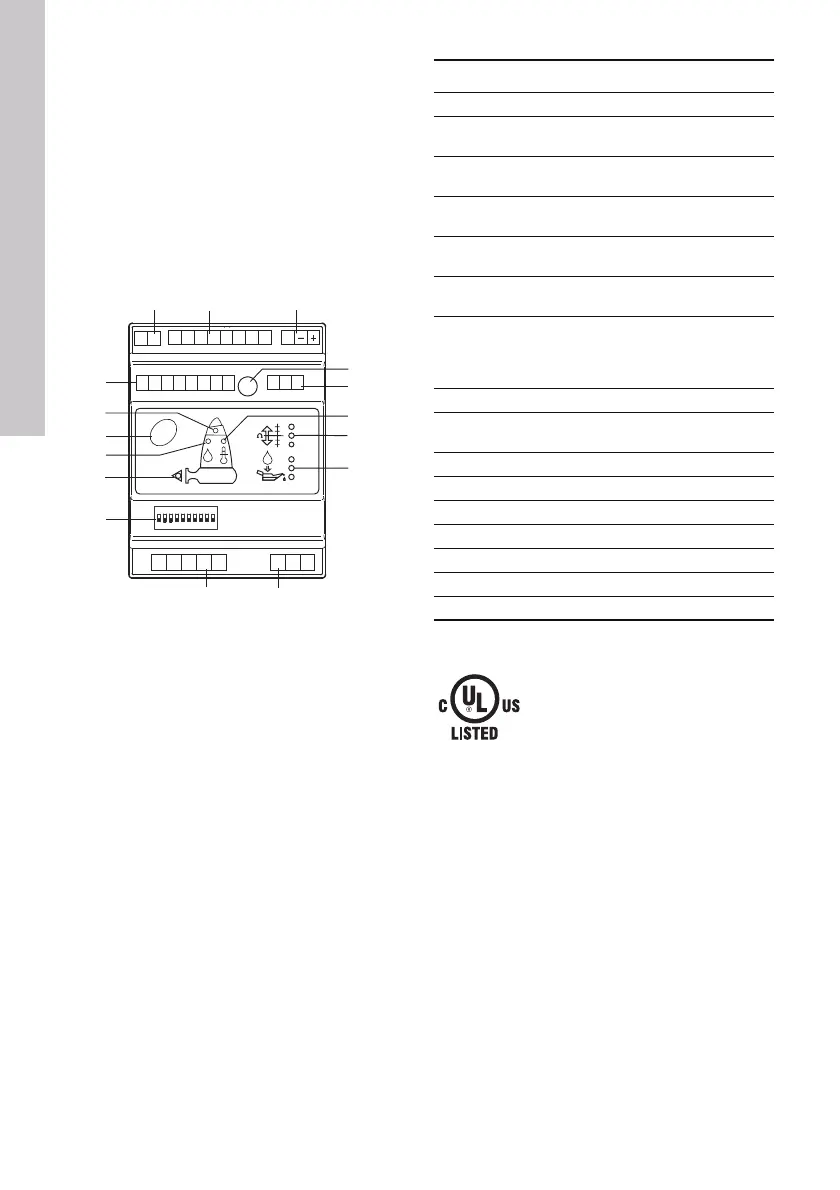

Fig. 1 IO 111 modul
2.1 Godkendelse
TM03 0691 0505
Reset
PET1 T2
G1 A1 G2 A2 K1 K2 R1 R2
D1D2 D3D4 D5D6 D7D8
P1 P2 P3 P4 P5
AYB
I1 I2 I3
ON DIP
12345678910
12 3
910
4
5
6
7
8
11
12
15
16
13
14
Pos. Beskrivelse
1 Klemme for alarmrelæ
2
Klemme for analoge og digitale ind- og
udgange
3
Klemme for forsyningspænding
(24 VAC/24 VDC)
4
Potentiometer til indstilling af advarsels-
grænsen for statorisolationsmodstand
5
Klemme for RS485 for GENIbus eller
Modbus
6
Rød signallampe. Alarm ved for høj motor-
temperatur.
7
Signallamper for statorisolationsmodstand.
Grønt lys = ok.
Gult lys = advarsel.
Rødt lys = alarm.
8 Signallamper for måling af vand i olie
9
Klemme for måling af statorisolations-
modstand
10 Klemme for tilslutning af sensorer i pumpe
11 DIP-switch til konfigurering
12 Grøn signallampe. Lyser når pumpen kører.
13 Rød signallampe. Alarm ved fugt i motor.
14 Knap til alarmafstilling
15 Gul signallampe. Advarsel ved fejl i pumpe.
16 Klemme for digitale udgange
IO 111 er UL-godkendt og opfylder
amerikanske og canadiske sikker-
hedsstandarder.
