2.2 Oversigt over alarmer og advarsler
2.3 Generelle installationsdata 2.4 SM 111
SM 111 bruges til indsamling og overførsel af sens-
ordata. SM 111 arbejder sammen med IO 111* som
vist nedenfor.

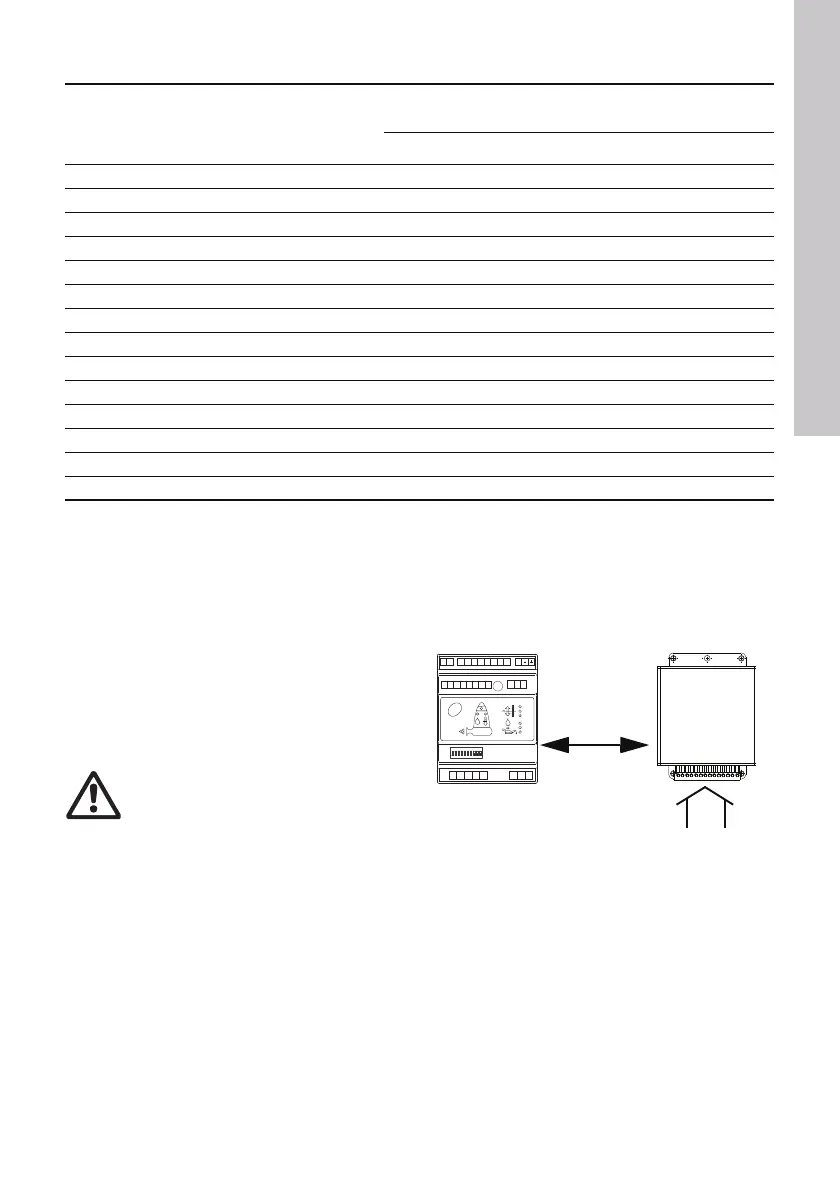

Fig. 2 IO 111 og SM 111
* Kun IO 111 versioner med kommunikationsmodul,
delnr. 96177804.
SM 111 kan indsamle data fra
• 3 strømsensorer, 4-20 mA
• 3 Pt100 termosensorer
• 1 Pt1000 termosensor
• 1 PTC termosensor
• 1 digital indgang.
Funktion
Standard
ATEX/IECEx-beskyttelse
aktiveret (DIP-switch 10 "on")
Advarsel Alarm Advarsel Alarm
Statorviklingstemperatur ●●
Fugt i topdæksel ●●
Fugt i pumpe ●●
Luft i oliekammer ●●
Vand i oliekammer ●●
Manglende signal fra vand-i-olie-sensor ●●
Isolationsmodstand for lav ●● ● ●
Konfigurationskonflikt ●● ● ●
Hovedlejetemperatur for høj* ●●●
Støttelejetemperatur for høj* ●●●
Manglende signal fra lejesensor* ●●
Kommunikationsfejl* ●●
Time til service ●●
Intern fejl ●●
* Pumpe med SM 111
Forsyningsspænding:
24 VAC ± 10 %,
50 og 60 Hz
24 VDC ± 10 %
Forsyningsstrøm: Min. 2,4 A; maks. 8 A
Effektforbrug: Maks. 5 W
Omgivelsestempera-
tur:
-25 °C til +65 °C
Kapslingsklasse: IP20
Advarsel
Tjek at forsyningsspændingen svarer
til værdierne på typeskiltet:
24 VAC/VDC ± 10 %. Min. 2,4 A.
TM03 4086 1606 - TM03 4083 1606
PET1 T2
G1 A1 G2 A2 K1 K2 R1 R2
D1 D2D3D4 D5D6 D7D8
P1 P2 P3 P4 P5
AYB
I1 I2 I3
ON DIP
12345678910
IO 111 SM 111
Elnetkommuni-
kation med
Grundfos GENI-
bus-protokol
Sensorindgange
