Dansk (DK)
26
2.5 Vand-i-olie-sensor
Mærkning:
Grundfos vand-i-olie-sensor 96xxxxxx PCxxxx-xxx,
maks. 24 VDC, T
omg.
0 °C til +70 °C; KEMA
05ATEX2176X, EX II 2GD Ex mb II T4, T 135 °C
IEC Ex KEM 05.0019X, Ex mb II T4, CE 0344, IP68.
2.6 Varianter
IO 111 findes i to varianter:
• uden kommunikationsmodul (standardvariant)
• med kommunikationsmodul.
Produktnummeret (pos. 2) på typeskiltet viser varian-
ten:
• 96575362 = standardvariant.
• 96177804 = variant med kommunikationsmodul.
2.7 Eksplosionsfarlige omgivelser
IO 111 må ikke installeres i eksplosionsfarlige
områder, men må gerne bruges sammen med
Grundfos SE pumper som er godkendt til installation
i eksplosionsfarlige omgivelser.
3. Identifikation
3.1 Typeskilt
Typeskiltet er monteret på siden af IO 111.

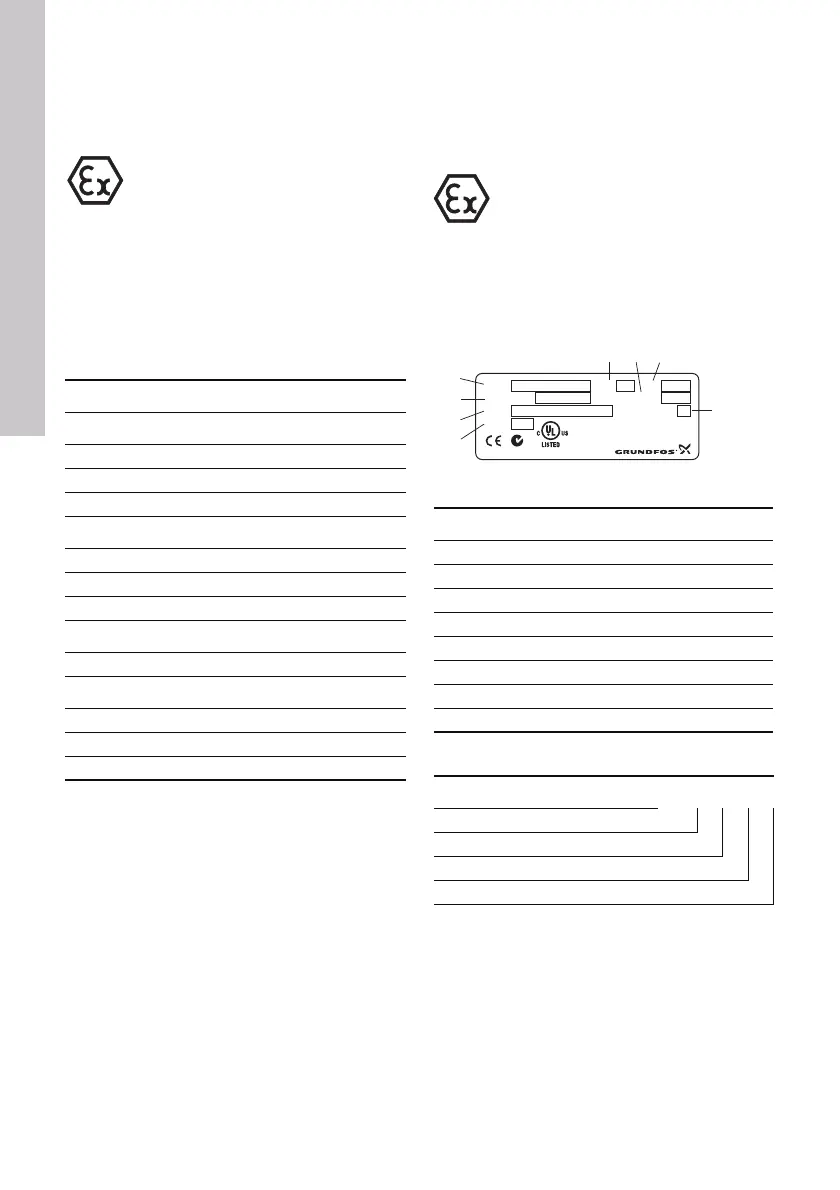

Fig. 3 Typeskilt
3.2 Typenøgle
4. Oplagring
IO 111 må maksimalt være på lager i to år, se dato-
mærkningen på kassens mærkat.
Advarsel
Vand-i-olie-sensoren er godkendt i hen-
hold til EN/IEC 60079-18: 2004.
I Ex- og IEC Ex-anvendelser må senso-
ren i henhold til EN/IEC 60079-18: 2004
maksimalt tilføres en strøm på 350 mA.
2004.
Bemærk: Eftersom IO 111 er udstyret
med denne strømbegrænsning, kræves
der ikke yderligere beskyttelse når man
bruger IO 111.
Type Produktnr.
Vand-i-olie-sensor til SE1/SEV
Sensor med 340 mm kabel 96617002
Sensor med 390 mm kabel 96617001
Sensor med 430 mm kabel 96616244
Vand-i-olie-sensor til S-pumper, serie 50 - 70
Sensor med 10 m kabel 96294840
Sensor med 25 m kabel 96295122
Sensor med 50 m kabel 96294841
Vand-i-olie-sensor til S-pumper, serie 72
Sensor med 2,5 m kabel 96293944
Vand-i-olie-sensor til S-pumper, serie 74 - 78
Sensor med 10 m kabel 96295150
Sensor med 25 m kabel 96295149
Sensor med 50 m kabel 96295148
Advarsel
ATEX/IECEx-beskyttelse kan aktiveres
med DIP-switch 10 (pos. 11). Dette giver
mulighed for yderligere alarmer, se
6.8 ATEX/IECEx-beskyttelse.
TM03 3488 0308
Pos. Beskrivelse
1 Typebetegnelse
2 Produktnummer
3 Nominel spænding
4Effekt
5 Versionsnummer
6 Serienummer
7 Produktionskode (år, måned og dag)
8 Kapslingsklasse
Kode Betydning IO 1 1 1
IO Input/output-enhed
1 Simpel kompleksitet
1Styringsserie
1 Modelnummer
96177821
Type
Product No.
U
N
P
MAX
Made in Denmark
Serial No..
P.c.
IP
V-No.
1
2
3
4
576
8
IO111
96575362
24Vac 50/60Hz, 24 VDC
5W
01
20
0712
3PPJ
OPEN-TYPE
MASSURING EQUIPMENT
Grundfos.bk Page 26 Tuesday, January 25, 2011 12:56 PM
