Dansk (DK)
29
6.3 Pumpevariant
IO 111 skal indstilles til den aktuelle pumpe. I pum-
pens typebetegnelse står der A, B, C eller D.
Eksempel 1, intern ledningsføring:
SE - 1 80 80 40 A Ex 4 5 1D
Eksempel 2, ekstern ledningsføring:
SE2.90.250.2250.4.S.496.Ex.S.5.13.D.Q.S

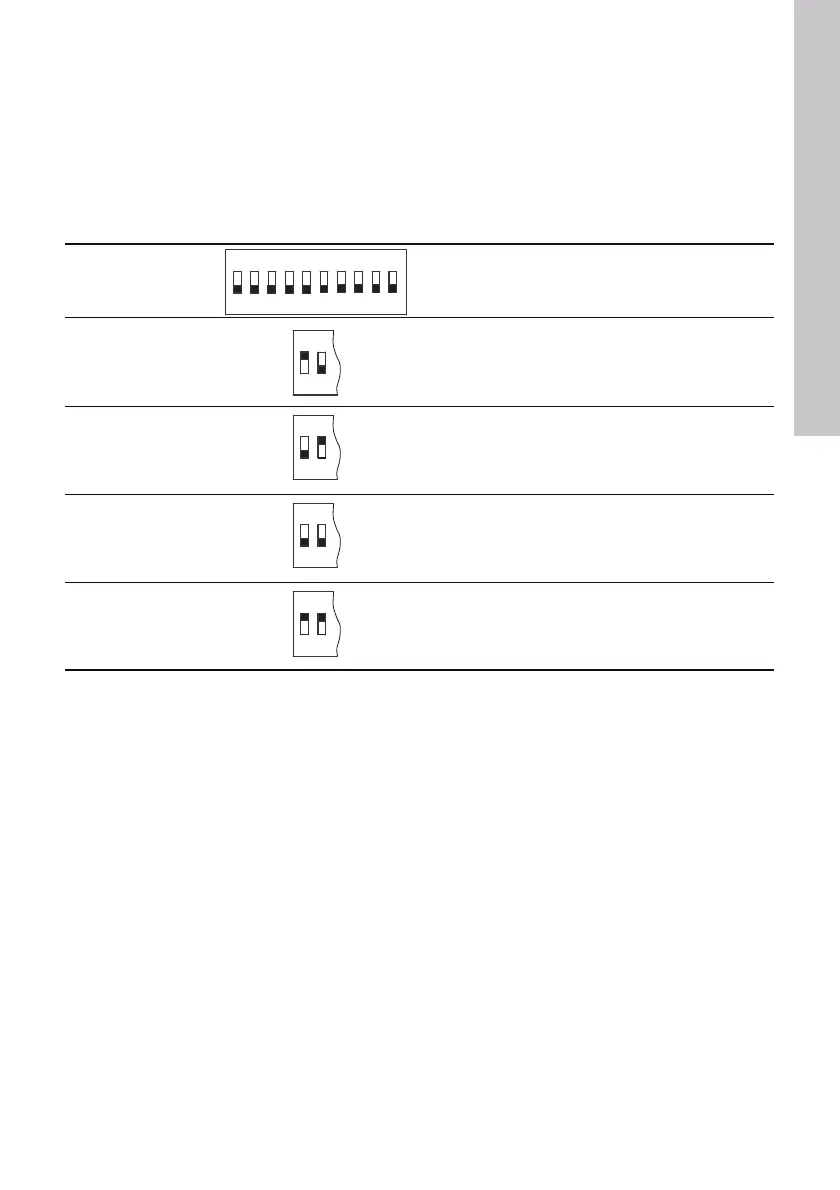

Disse bogstaver (A og D i eksemplerne) står på
pumpens typeskilt og refererer til indstilling af DIP-
switch 1 og 2.
Se forbindelsesdiagrammer bagest i denne instruktion eller monterings- og driftsinstruktionen for SM 111.
Pumpevariant Beskrivelse
Variant A
Installation uden SM 111.
Sensorer er forbundet direkte med IO 111.
Variant B
Installation med SM 111.
PTC sensorer er ikke forbundet med SM 111, men
skal fastfortrådes ud af pumpen.
Variant C
Installation med SM 111.
PTC-sensorer i statorviklingerne er tilsluttet SM 111.
Variant D
Installation uden SM 111.
Alle sensorer er fastfortrådet ud af pumpen.
IO 111 kan bruges til visning af vand i olie og som
PTC relæ.
ON DIP
12345678910
ON
12
ON
12
ON
12
ON
12
