Dansk (DK)
28
5.3.1 Sådan tilsluttes vand-i-olie-sensoren

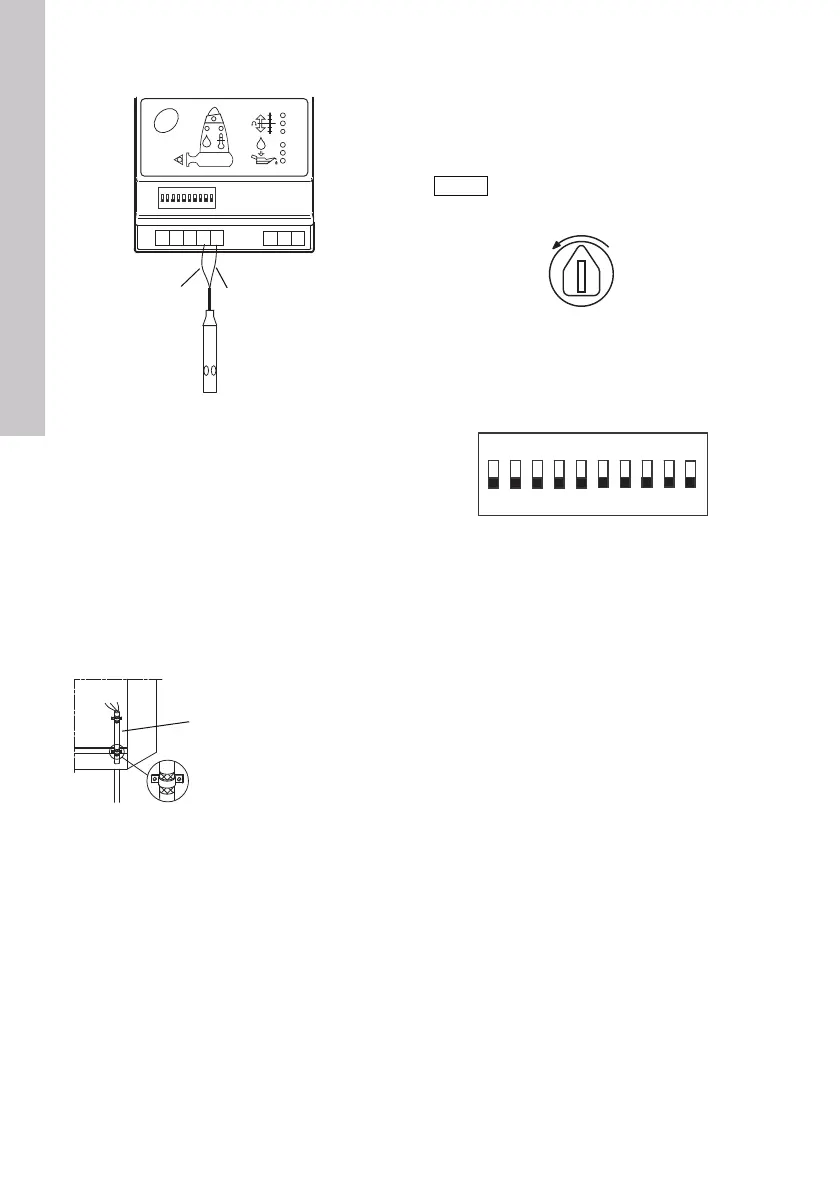

Fig. 5 Sådan tilsluttes vand-i-olie-sensoren
5.3.2 EMC-rigtig installation
Ved pumper med frekvensomformer er det specielt
vigtig at sikre en EMC-rigtig installation.
Derfor skal følgende regler overholdes:
• Forbind skærmen i kablet til jord.
• Sno ikke skærmender da det ødelægger skærm-
virkningen ved høje frekvenser. Brug kabelbøjler
som vist i fig. 6.
• Det er vigtigt at sikre en god elektrisk kontakt fra
monteringspladen gennem monteringsskruerne
til frekvensomformerens metalkabinet.
• Brug stjerneskiver og en galvanisk ledende
monteringsplade.
Fig. 6 Skærm monteret med kabelbøjle
6. Indstillinger
6.1 Potentiometer
Advarselsgrænsen for statorisolationsmodstand ind-
stilles ved hjælp af et potentiometer (pos. 4), se
fig. 1. Grænsen kan indstilles mellem 10 og 1 MΩ.
Fig. 7 Potentiometer
6.2 DIP-switches
IO 111 skal konfigureres til den tilsluttede pumpe
med DIP-switchene (pos. 11), se fig. 1.
Fig. 8 DIP-switch
Der gives en konfigurationsalarm hvis
• konfigurationen ikke svarer til den tilsluttede
pumpe.
• konfigurationsfejlen er af sikkerhedsmæssig
betydning (se 8. Indikation, punkt 6).
Der gives en konfigurationsadvarsel hvis
• konfigurationsfejlen er af funktionel betydning
(se 8. Indikation, punkt 15), se 12. Fejlfinding.
Switch 9 bruges ikke.
TM04 0304 0308
TM03 1080 1005
Reset
P1 P2 P3 P4 P5
I1 I2 I3
ON DIP
12345678910
Hvid
Brun
Vand-i-olie-sensor
Vær opmærksom på det
isolerende plastlag mellem
skærm og kappe.
Alarmgrænsen er 1 MΩ.
TM03 3415 0306
TM03 0678 0505
