Dansk (DK)
38
3
PE Jord Jord
Forsyningsspænding til IO 111.
-
Stel til forsynings-
spænding
0 VDC
24 VAC ± 10 %
+
Plus for forsy-
ningsspænding
24 VAC ± 10 %
24 VDC ± 10 %
5
A RS485 A Busindgang
RS485 kommunikationsforbindelse
(9600 baud).
Y RS485 stel 0 V
B RS485 B Busindgang
9
I1 Jord Jord
Isolationmodstanden mellem stator-
vikling og jord måles. Målingen giver
kun et gyldigt svar når motoren er
stoppet.
Målespænding: 10 VDC.
I2 Forbindes ikke -
I3
Klemme for
måling
af statorisolati-
onsmodstand
CAT II 600 V
10
P1
Klemme for
sensorer i pum-
pen
Sensorindgang
Termokontakt eller PTC-sensor i hen-
hold til DIN 44081 og 44082.
P1 til P5 bruges til tilslutning af
sensorer i pumpen. Alle sensorer
i berøring med fasespænding skal
være dobbeltisolerede i henhold til
EN 61010-1.
P2
Klemme for forsy-
ningsspænding til
sensorer i pum-
pen
15 V
P3
Klemme for sen-
sorer i pumpen
Sensorindgang
P4
Klemme for forsy-
ningsspænding til
sensorer i pum-
pen
15 V
P5
Klemme for
sensorer i pum-
pen
Sensorindgang

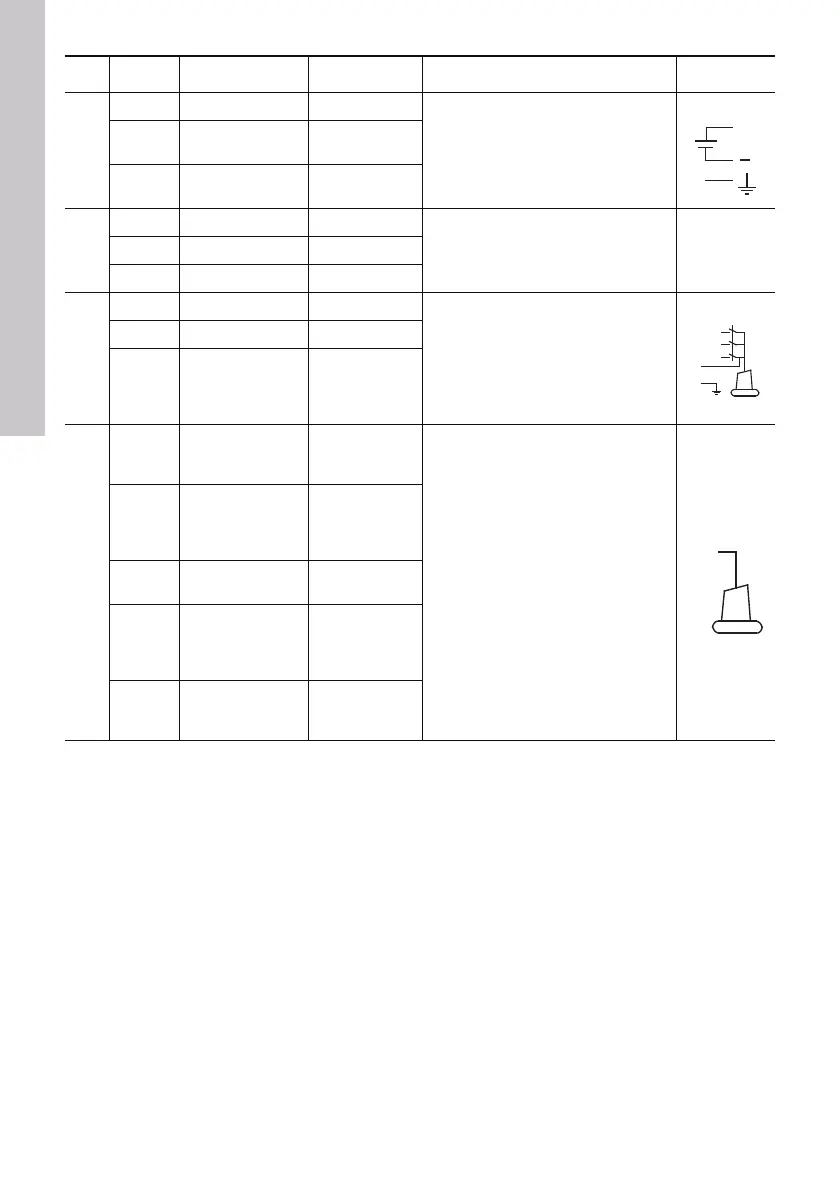

Pos. Klemme Beskrivelse Data Funktion Diagram
+
A
Y
B
L1
L2
L3
I3
I1
P1..P5
Grundfos.bk Page 38 Tuesday, January 25, 2011 12:56 PM
