Grundfos IO 111 User Manual

Dansk (DK)
39
* Se appendiks Connection example DIGI-OUT IO111.
16*
D1
Klemme for alarm
ved for høj stator-
temperatur
Digital udgang
24 VDC
min. 10 kΩ
Alarm ved for høj temperatur i stator-
viklingerne. Udgangen er sluttet
under normal drift. Opstår der en
alarm, afbrydes forbindelsen mellem
D1 og D2.
D2
Stel for alarm ved
for høj statortem-
peratur
0 V
D3
Klemme for alarm
ved fugt i motoren
Digital udgang
24 VDC
min. 10 kΩ
Alarm ved fugt i motordelen af pum-
pen. Udgangen er sluttet under nor-
mal drift. Opstår der en alarm, afbry-
des forbindelsen mellem D3 og D4.
D4
Stel for alarm ved
fugt i motoren
0 V
D5
Klemme for alarm
ved isolationsfejl
Digital udgang
24 VDC
min. 10 kΩ
Alarm ved for lav isolationsværdi mel-
lem statorviklingen og jord.
Udgangen er sluttet under normal
drift. Opstår der en alarm, afbrydes
forbindelsen mellem D5 og D6.
D6
Stel for alarm ved
isolationsfejl
0 V
D7
Klemme for
advarsel
Digital udgang
24 VDC
min. 10 kΩ
Advarsel. Udgangen er sluttet under
normal drift. Opstår der en advarsel,
afbrydes forbindelsen mellem D7 og
D8.
Følgende advarsler kan forekomme:
– kommunikationsadvarsel
– konfigurationsadvarsel
– for meget vand i olie
– statorisolationsmodstand under
advarselsgrænsen.
Se også 8. Indikation og
12. Fejlfinding.
D8 Stel for advarsel 0 V

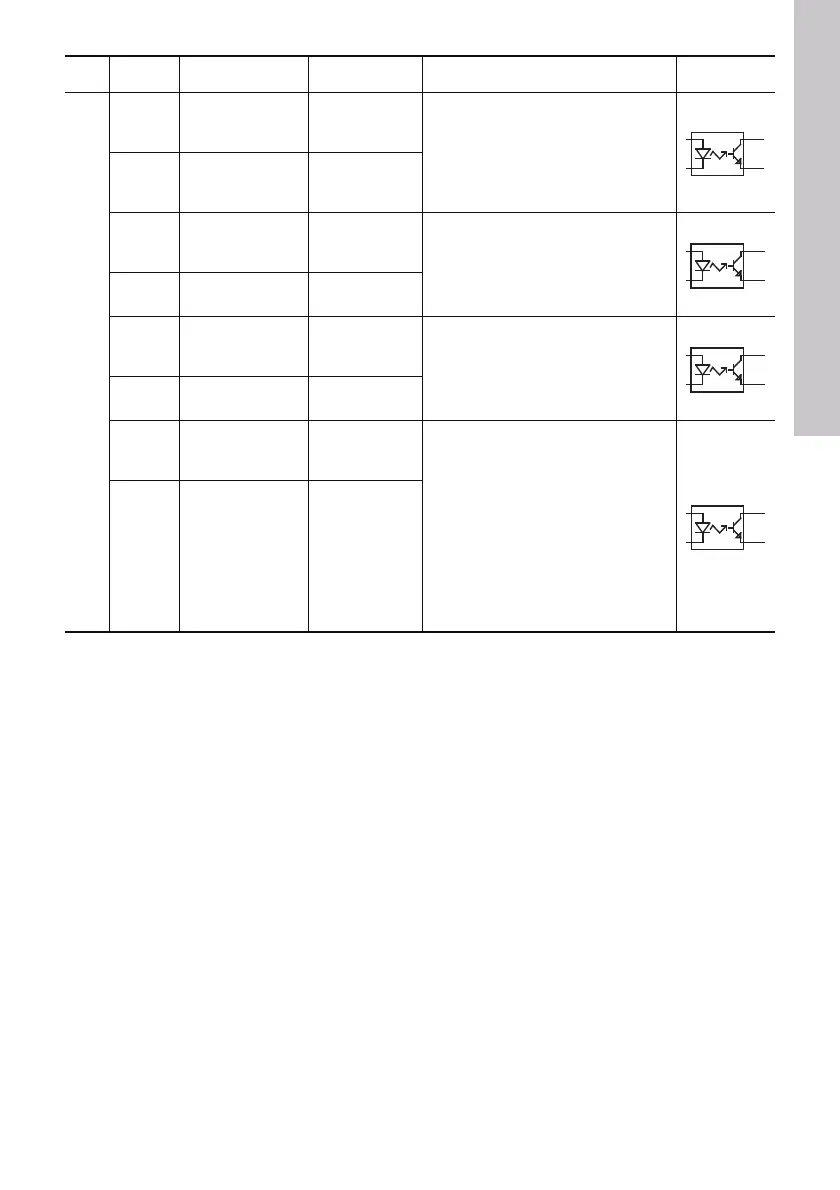

Pos. Klemme Beskrivelse Data Funktion Diagram
D1
D2
D3
D4
D5
D6
D7
D8
Grundfos.bk Page 39 Tuesday, January 25, 2011 12:56 PM
