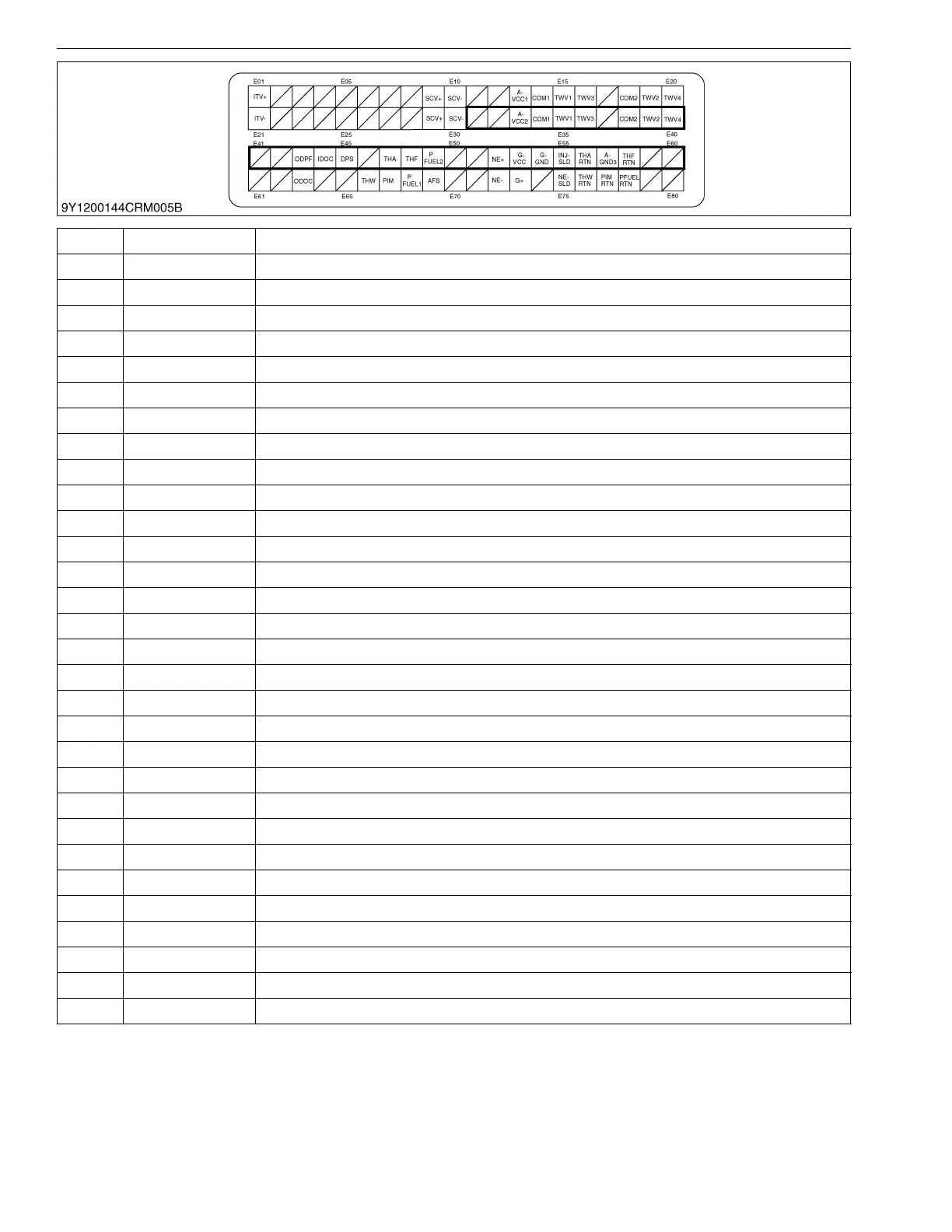

COMMON RAIL SYSTEM
07-CR-E5,07-CR-TE5,07-CR-TIE5, DM
1-M20
No. Terminal Name Signal Name
E31
E32
E33 A-VCC2 SENSOR (POWER SUPPLY)
E34 COM1 INJECTION COMMON 1
E35 TWV1 INJECTION DRIVE1 (No.1 CYLINDER)
E36 TWV3 INJECTION DRIVE3 (No.4 CYLINDER)
E37
E38 COM2 INJECTION COMMON 2
E39 TWV2 INJECTION DRIVE2 (No.3 CYLINDER)
E40 TWV4 INJECTION DRIVE4 (No.2 CYLINDER)
E41
E42
E43 ODPF OUTLET DPF (EXHAUST GAS TEMPERATURE SENSOR T
2
)
E44 IDOC INLET DOC (EXHAUST GAS TEMPERATURE SENSOR T
0
)
E45 DPS DIFFERENTIAL PRESSURE SENSOR
E46
E47 THA INTAKE AIR TEMPERATURE SENSOR
E48 THF FUEL TEMPERATURE SENSOR
E49 PFUEL2 RAIL PRESSURE SENSOR 2
E50
E51
E52 NE+ CRANKSHAFT POSITION SENSOR (+)
E53 G-VCC CAMSHAFT POSITION SENSOR (POWER SUPPLY)
E54 G-GND CAMSHAFT POSITION SENSOR (GROUND)
E55 INJ-SLD SHIELD GROUND
E56 THA RTN INTAKE AIR TEMPERATURE SENSOR RTN
E57 A-GND3 EXHAUST GAS TEMPERATURE SENSOR T
0
, T
1
, T
2
GROUND
E58 THF RTN FUEL TEMPERATURE SENSOR RTN
E59
E60
KiSC issued 03, 2022 A
