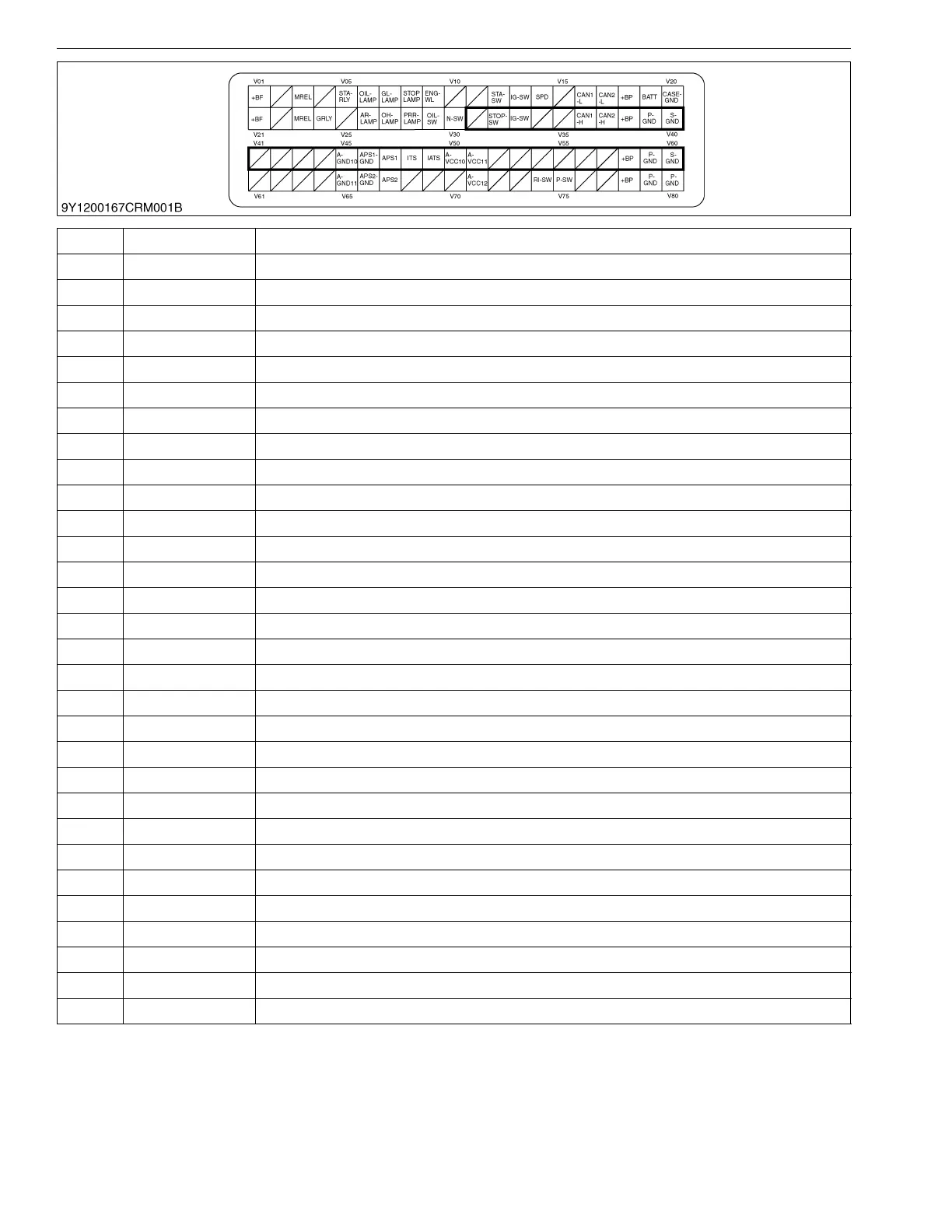

COMMON RAIL SYSTEM
07-CR-E5,07-CR-TE5,07-CR-TIE5, DM
1-M24
No. Terminal Name Signal Name
V31 – –
V32 STOP-SW EMERGENCY STOP SWITCH
V33 IG-SW KEY SWITCH ON
V34 – –
V35 – –
V36 CAN1-H CAN1-H (FOR SERVICE)
V37 CAN2-H CAN2-H (FOR MACHINE)
V38 +BP BATTERY+ (MAIN RELAY)
V39 P-GND POWER GROUND
V40 S-GND SIGNAL GROUND
V41 – –
V42 – –
V43 – –
V44 – –
V45 A-GND10 AIR FOLW SENSOR GROUND
V46 APS1-GND ACCELERATOR POSITION SENSOR1 (GROUND)
V47 APS1 ACCELERATOR POSITION SENSOR1
V48 ITS INTAKE THROTTLE POSITION SENSOR
V49 IATS INTAKE AIR TEMPERATURE SENSOR (IN MASS AIR FLOW SENSOR)
V50 A-VCC10 ACCELERATOR POSITION SENSOR2 (POWER SUPPLY)
V51 A-VCC11 ACCELERATOR POSITION SENSOR1 (POWER SUPPLY)
V52 – –
V53 – –
V54 – –
V55 – –
V56 – –
V57 – –
V58 +BP BATTERY+ (MAIN RELAY)
V59 P-GND POWER GROUND
V60 S-GND SIGNAL GROUND
KiSC issued 03, 2022 A
