13
a
1
f
2
X
X’
g
i
X’
X
X’X
100 +1.5%
-
1.5%
X
X
X’
h
33
33
2
X’
X

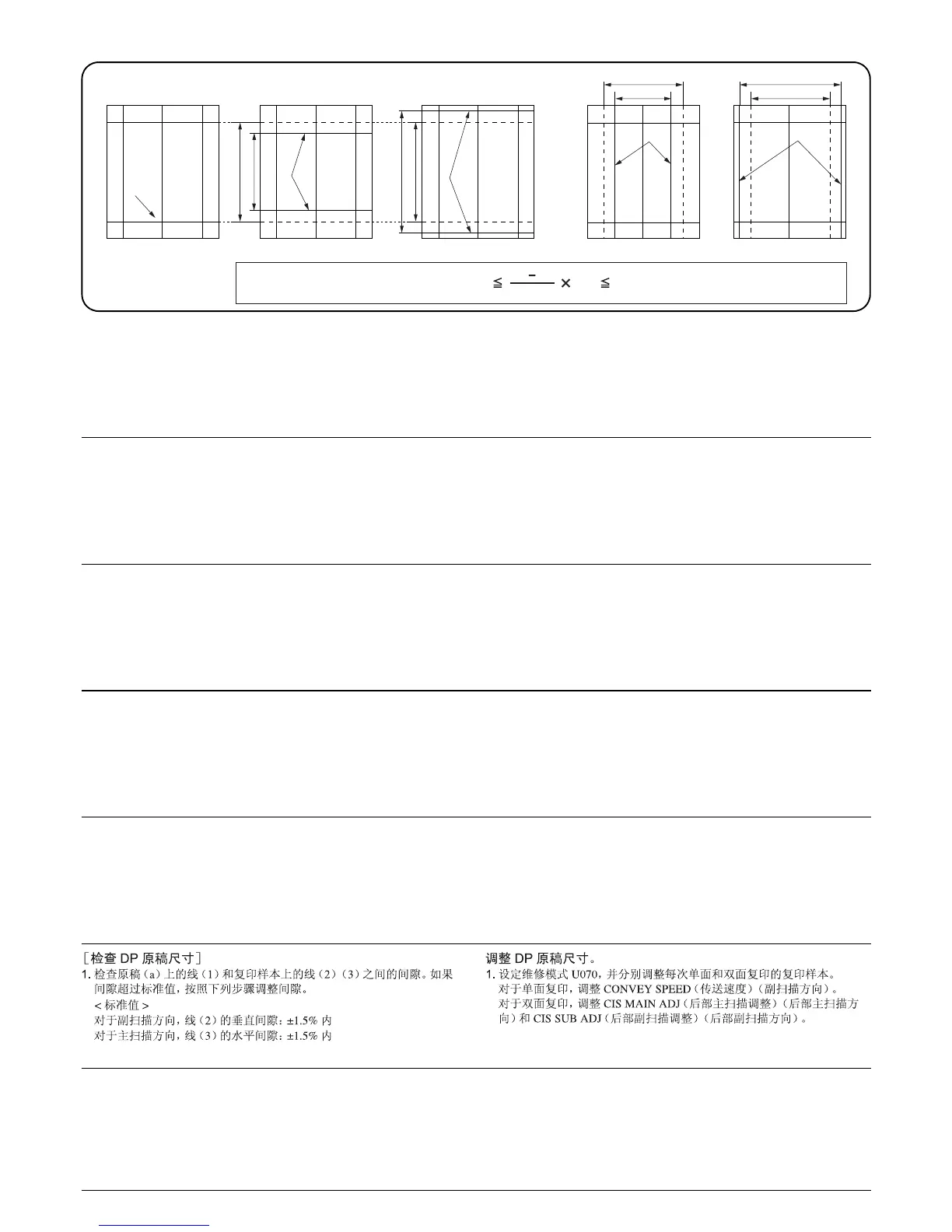

[Checking DP original size]
1. Check the gap between line (1) of original (a) and line (2) (3) of copy
example. If the gap exceeds the reference value, adjust the gap
according to the following procedure.
<Reference value>
For the sub-scan direction, vertical gap of line (2): within ±1.5%
For the main-scan direction, horizontal gap of line (3): within ±1.5%
Adjusting DP original size.
1. Set the maintenance mode U070, and adjust the copy example for
each of single and duplex copying respectively.
For the single copying, adjusts the CONVEY SPEED (sub-scan direc-
tion).
For the duplex copying, adjusts the CIS MAIN ADJ (rear side main-
scan direction) and the CIS SUB ADJ (rear side sub-scan direction).
[Vérification du format d’original du DP]
1. Vérifier l’écart entre la ligne (1) de l’original (a) et la ligne (2) (3) de
l’exemple de copie. Si l’écart excède la valeur de référence, le régler
selon la procédure suivante.
<Valeur de référence>
Pour la direction du balayage secondaire, l’écart vertical de la ligne (2)
est de ±1,5%
Pour la direction du balayage principal, l’écart horizontal de la ligne (3)
est de ±1,5%
Réglage du format d’original du DP.
1. Exécuter le mode d’entretien U070 et régler l’exemple de copie pour la
copie recto et la copie recto-verso respectivement.
Pour la copie recto, régler CONVEY SPEED (vitesse d’acheminement)
(direction du balayage secondaire).
Pour la copie recto-verso, régler CIS MAIN ADJ (réglage principal du
détecteur d’image à contact) (direction du balayage principal - arrière)
et CIS SUB ADJ (réglage secondaire du détecteur d’image à contact)
(direction du balayage secondaire - arrière).
[Verificación del tamaño de original del DP]
1. Compruebe la separación entre la línea (1) del original (a) y la línea (2)
(3) del ejemplo de copia. Si la separación supera el valor de referencia,
ajústela siguiendo este procedimiento.
<Valor de referencia>
Para la dirección de exploración secundaria, separación vertical de la
línea (2): dentro de ±1,5%
Para la dirección de exploración principal, separación horizontal de la
línea (3): dentro de ±1,5%
Ajuste del tamaño de original del DP.
1.
Active el modo de mantenimiento U070 y ajuste el ejemplo de copia
para el copiado por una cara y para el copiado dúplex, respectivamente.
Para el copiado por una cara, ajuste CONVEY SPEED (velocidad de
transporte) (dirección de exploración secundaria).
Para el copiado dúplex, ajuste CIS MAIN ADJ (aj principal CIS) (direc-
ción de exploración principal del reverso) y CIS SUB ADJ (aj secundario
CIS) (dirección de exploración secundaria del reverso).
[Prüfen der Originalgröße des DP]
1. Den Abstand zwischen der Linie (1) des Originals (a) und der Linie (2)
(3) des Kopierbeispiels prüfen. Wenn der Abstand größer als der
Bezugswert ist, den Abstand mit dem folgenden Verfahren einstellen.
<Bezugswert>
Subscanrichtung: Vertikaler Abstand der Linie (2): Innerhalb ±1,5%
Hauptscanrichtung: Horizontaler Abstand der Linie (3): Innerhalb
±1,5%
Einstellen der Originalgröße des DP.
1. Den Wartungsmodus U070 einstellen und das Kopierbeispiel für jede
Einzel- und Duplexkopie einstellen.
Für die Einzelkopie die CONVEY SPEED (ZUFUHRGESCHWINDIG-
KEIT) (Subscanrichtung) einstellen.
Für die Duplexkopie CIS MAIN ADJ (CIS-HAUPTEINSTELLUNG)
(Hauptscanrichtung hinten) und CIS SUB ADJ (CIS-UNTEREINSTEL-
LUNG) (Subscanrichtung hinten) einstellen.
[Verifica delle dimensioni dell’originale DP]
1. Verificare lo scostamento fra la linea (1) dell’originale (a) e la linea (2)
(3) dell’esempio di copia. Se lo scostamento supera il valore di riferi-
mento, regolare lo scostamento stesso seguendo questa procedura.
<Valore di riferimento>
Per l’orientamento della scansione ausiliare, lo scostamento verticale
della linea (2) deve essere compreso fra ±1,5%
Per l’orientamento della scansione principale, lo scostamento orizzon-
tale della linea (3) deve essere compreso fra ±1,5%
Regolazione delle dimensioni dell’originale DP.
1. Impostare la modalità di manutenzione U070 e regolare l’esempio di
copia rispettivamente per ogni esecuzione di copia singola e duplex.
Per la copia singola, regolare CONVEY SPEED (VELOCITÀ TRASFE-
RIMENTO) (orientamento della scansione ausiliare).
Per la copia duplex, regola CIS MAIN ADJ (REGOLAZIONE SCAN-
SIONE PRINCIPALE CIS) (orientamento scansione principale lato
posteriore) e CIS SUB ADJ (REGOLAZIONE SCANSIONE AUSI-
LIARE CIS) (orientamento scansione ausiliare lato posteriore).
[DP 等倍度確認 ]
1. 原稿 (a) の線 (1) とコピーサンプルの線 (2)(3) のずれを確認する。ず
れが基準値外の場合、次の手順で調整を行う。
＜基準値＞
副走査方向の場合、線 (2) の上下ずれ：± 1.5% 以内
主走査方向の場合、線 (3) の左右ずれ：± 1.5% 以内
DP 等倍度調整
1. メンテナンスモード U070 をセットし、コピーサンプルの片面、両面別
に調整する。
片面の場合、CONVEY SPEED( 副走査方向 ) の調整を行う。
両面の場合、CIS MAIN ADJ( 裏面の主走査方向 ) と CIS SUB ADJ( 裏面
の副走査方向 ) の調整を行う。
