3
[Carry out steps 1 to 3 when installing
the mailbox to a monochrome
machine.]

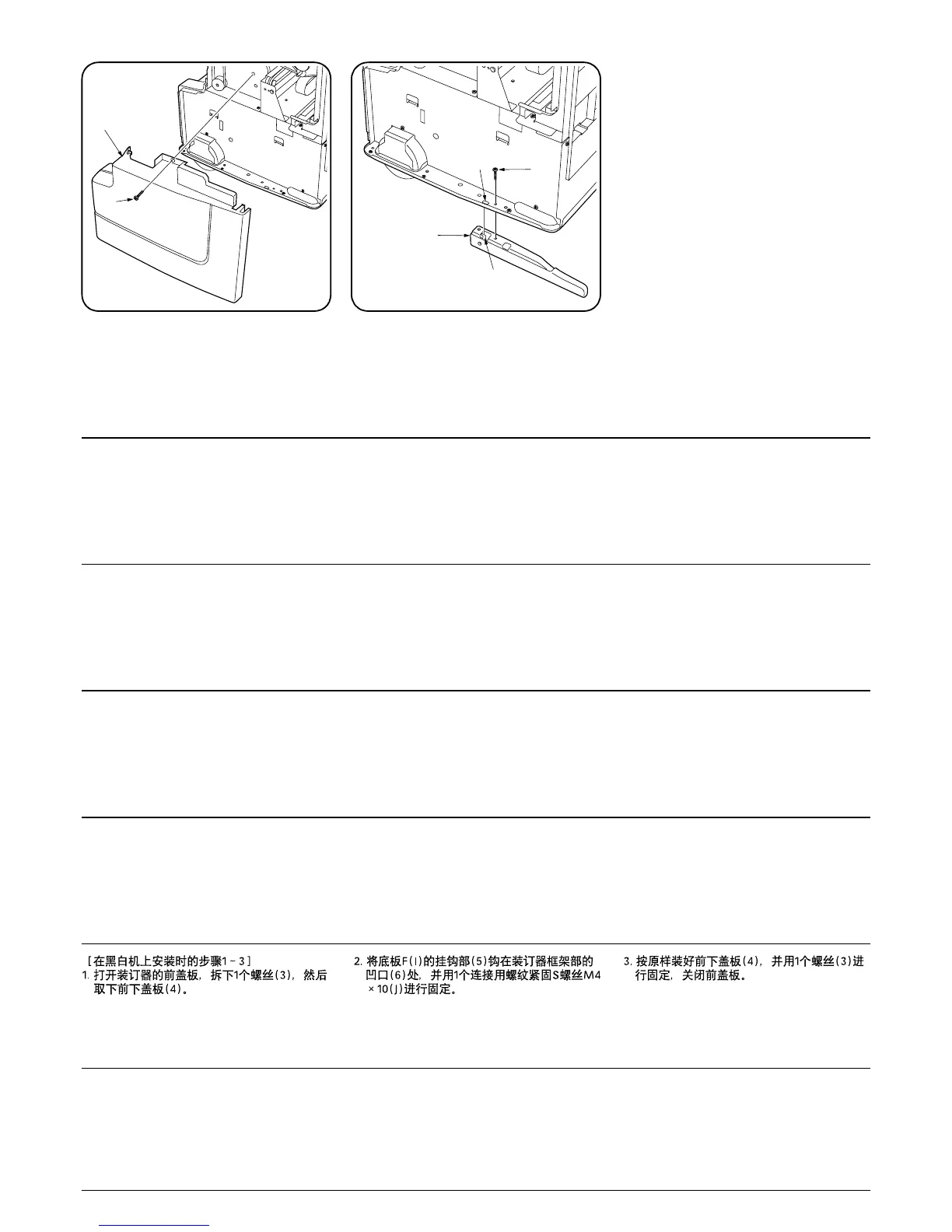

1. Open the front cover of the finisher, remove
the screw (3), and remove the lower front
cover (4).
2. Engage the hook portion (5) of the plate foot
F (I) in the notch (6) in the finisher frame and
secure the plate foot using the Taptite S
binding screw M4 × 10 (J).
3. Refit the lower front cover (4) to its original
position, secure it using the screw (3), and
close the front cover.
[Effectuer les étapes 1 à 3 lorsqu’on
installe la boîte à lettres sur une
machine monochrome.]
1. Ouvrir le couvercle avant du retoucheur,
retirer la vis (3), puis retirer le couvercle
inférieur avant (4).
2. Engager la partie du crochet (5) du pied de
plaque F (I) dans l’encoche (6) du cadre du
retoucheur, puis fixer le pied de plaque à
l’aide de la borne de raccordement Taptite S
M4 × 10 (J).
3. Remettre le couvercle inférieur avant (4) à
sa position d’origine, le fixer à l’aide de la vis
(3), puis refermer le couvercle avant.
[Realice los pasos 1 a 3 cuando instale
el buzón de correo en una máquina
monocromática.]
1. Abra la cubierta delantera del finalizador,
quite el tornillo (3) y remueva la cubierta
delantera inferior (4).
2. Enganche la parte de gancho (5) de la pata
de placa F (I) en la muesca (6) en el marco
del finalizador y asegure la pata de placa
utilizando el tornillo de sujeción Taptite S M4
× 10 (J).
3. Vuelva a colocar la cubierta delantera
inferior (4) a su posición original, asegúrela
utilizando el tornillo (3) y cierre la cubierta
delantera.
[Führen Sie die Schritte 1 bis 3 aus,
wenn Sie die Mailbox an einer
Monochrommaschine anbringen.]
1. Öffnen Sie die Frontabdeckung des
Finishers, entfernen Sie die Schraube (3),
und nehmen Sie die untere Frontabdeckung
(4) ab.
2. Hängen Sie den Hakenteil (5) des
Plattenfußes F (I) in die Kerbe (6) im
Finisherrahmen ein, und sichern Sie den
Plattenfuß mit der Taptite S-
Befestigungsschraube M4 × 10 (J).
3. Bringen Sie die untere Frontabdeckung (4)
wieder an ihrer ursprünglichen Position an,
sichern Sie sie mit der Schraube (3), und
schließen Sie die Frontabdeckung.
[Eseguire il procedimento dei passi da
1 a 3 quando si installa la casella
postale su una macchina in bianco e
nero.]
1. Aprire il coperchio anteriore del finitore,
rimuovere la vite (3) e poi il coperchio
anteriore inferiore (4).
2. Inserire la parte del gancio (5) del piedino
della piastra F (I) nella cavità (6) del telaio
del finitore e fissare il piedino della piastra
utilizzando la vite di serraggio Taptite S M4 ×
10 (J).
3. Reinserire il coperchio anteriore inferiore (4)
nella sua posizione iniziale, fissarlo
utilizzando la vite (3) e chiuderlo.
[ 手順 1 ～ 3 はモノクロ機に取り付け
る場合 ]
1. フィニッシャの前カバーを開け、ビス (3)1
本を外し、前下カバー(4) を取り外す。
2. プレートフット F(I) のフック部 (5) をフィ
ニッシャフレーム部の切り欠き (6) に引っ
掛け、ビス M4 × 10 バインドタップタイト
S(J)1 本で固定する。
3. 前下カバー(4) を元通り取り付けビス (3)1
本で固定し、前カバーを閉じる。
4
3
I
J
6
5
