W415-2034 / A / 10.18.19
97

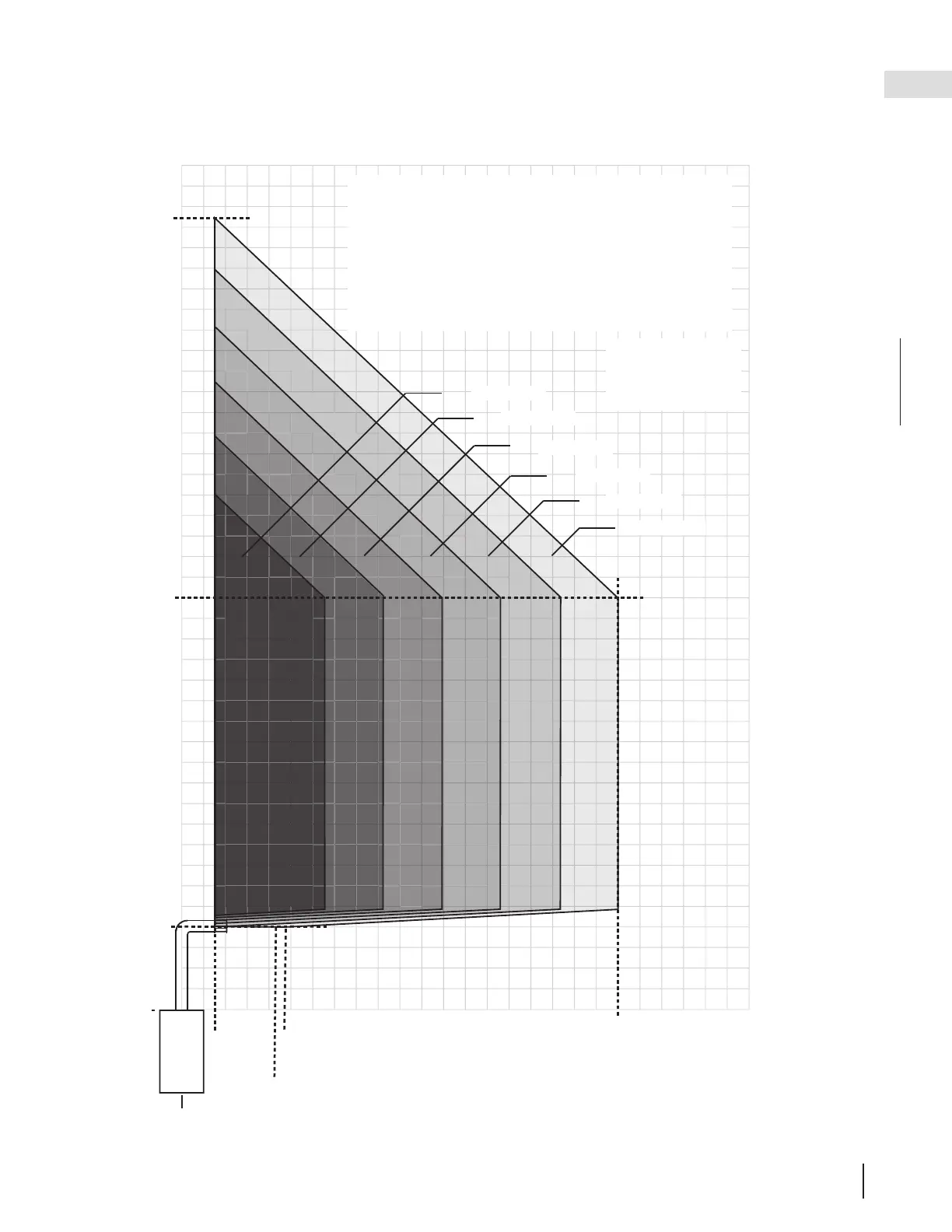

exigences minimum d’évacuation
FR
0’
0’
Base of
air collar
10’
10’
15’
15’
20’
25’
20’
30’
40’
5’
4 7/8’ (58 1/2”) max.
(LV74 see-thru)
1 1/2’
(18”)
4’
(48”) min.
5’
1 elbow zone
1-2 elbow zone
1-3 elbow zone
1-4 elbow zone
1-5 elbow zone
1-6 elbow zone
H
V
V+H ≤ 40 ft. (For longer vent runs, a power
vent is required).
H ≤ 20 ft.
V + H are measured from the centre of vent
elbows. Elbows are considered as 90º.
Two 45º elbows = One 90º elbow.
38 1/2’
(462”)
4 3/8’ (52 1/2”) max.
(LV62 see-thru)
Zone de coude
Zone de coude
Zone de coude
Zone de coude
Zone de coude
Zone de coude
Base du
collier
d'air
LV62 / LV74 VOIR À TRAVERS (GAZ NATUREL SEULEMENT)
V+H≤ 40 ft. (Pour les courses d’évacuation plus longues,
un évent de puissance est nécessaire)
H ≤20 ft.
V + H sont mesurés à partir du centre des coudes de
ventilation. Les coudes sont considérés comme 90º.
2 45º coude = 1 90º coude.
Référez aux instructions
de GPV/PVA spécifique
à votre appareil pour
d’autres configurations
d’évacuation.
