Display
NVIDIA Jetson Xavier NX DG-09693-001_v1.7 | 53

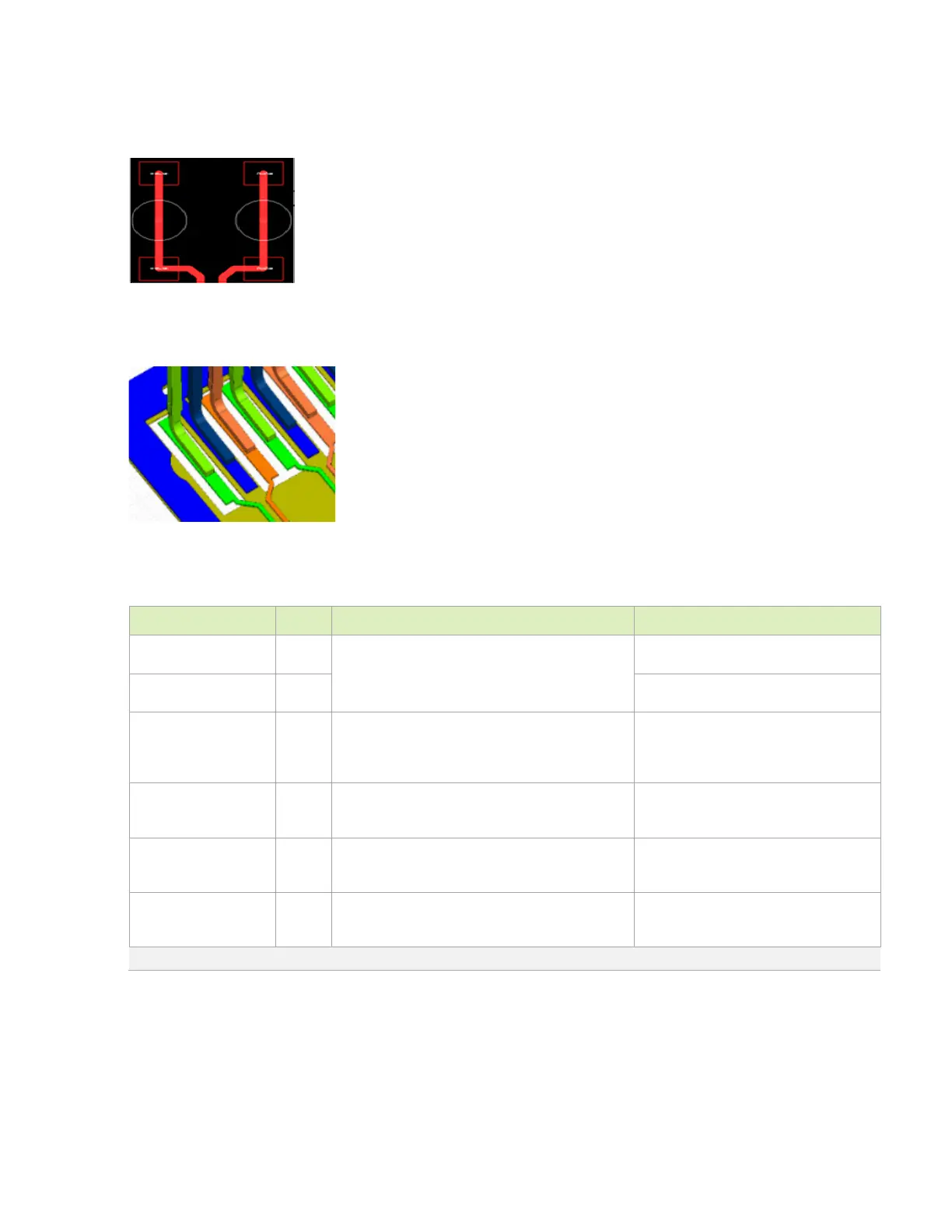

Figure 8-19. SMT Pad Trace Between
Figure 8-20. Connector Voiding
Table 8-6. HDMI Signal Connections
Termination (see note on ESD)
DPx_TXD3_N/P DIFF
OUT
0.1uF series ACCAP → 500Ω RPD (controlled by FET)
→ ESD to
→.≤6Ω RS (series resistor)
HDMI Differential Clock: Connect to
–
and pins on HDMI connector
DPx_TXD[2:0]_N/P DIFF
OUT
HDMI Differential Data: Connect to
HDMI Data
pins (See Table 8-2)
DPx_HPD I From module pin: 10kΩ PU to 1.8V → level shifter
→ 100kΩ series resistor. 100kΩ to
on
connector side → 100pF/12pF caps to
→ ESD
to
.
HDMI Hot Plug Detect: Connect to
pin on HDMI connector
HDMI_CEC I/OD Gating circuitry, See connection figure for details.
HDMI Consumer Electronics Control:
Connect to CEC on HDMI connector
through circuitry.
DPx_AUX_N/P I/OD From module pins: 10kΩ PU to 3.3V → level shifter
→ 1.8kΩ PU to 5V → ESD to
HDMI: DDC Interface – Clock and Data:
Connect
to
and
to
on HDMI connector
HDMI 5V Supply P Adequate decoupling (0.1uF and 10uF
recommended) on supply near connector and ESD
to
.
HDMI 5V supply to connector:
Connect to
+5V on HDMI connector.
Note: Any ESD and/or EMI solutions must support targeted modes (frequencies).
