5 Beschreibung der Maschine
5.1 Aufbau der Maschine

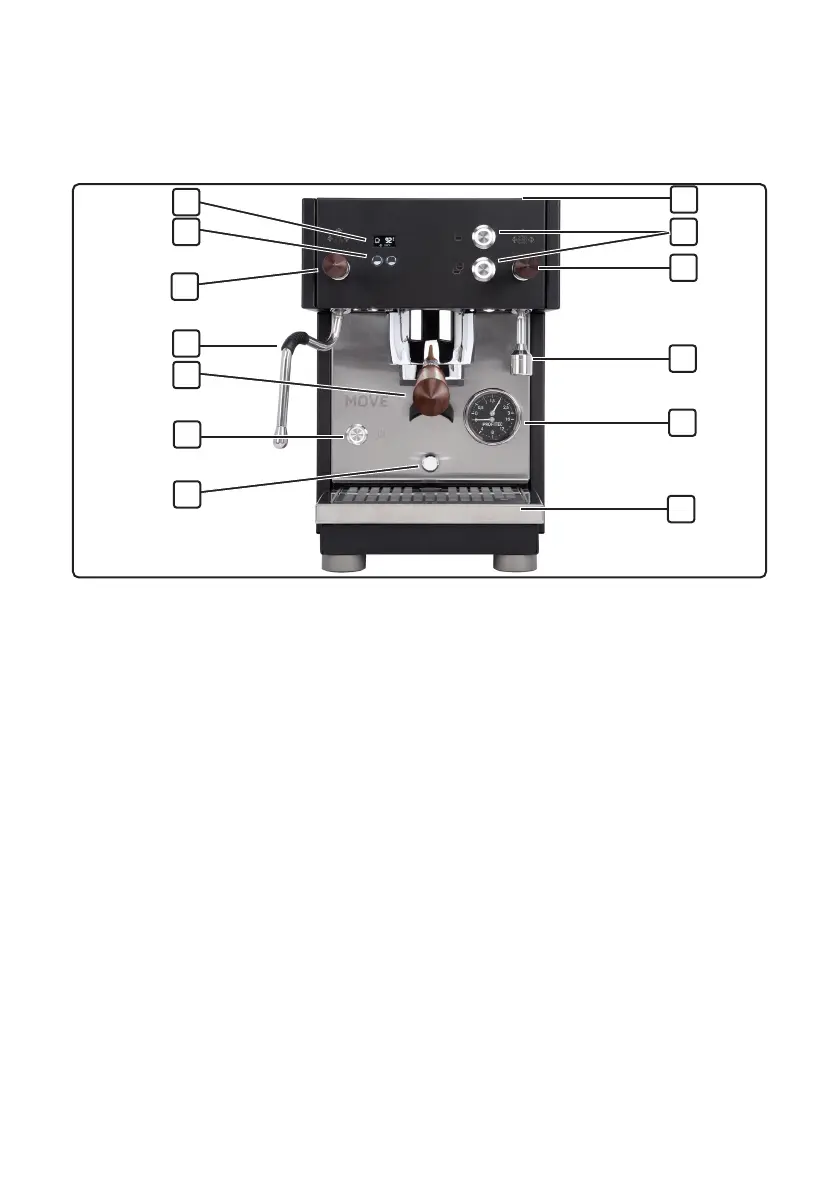

Abb.1 Aufbau und Komponenten
1 Display zum Anzeigen und Kongurieren
von Einstellungen
2 Display-Tasten
3 Dampf-Kippventil für den Bezug von
heißem Wasserdampf
4 Dampfrohr mit gummiertem Griff
5 Filterträger mit Silikonaufsatz
6 Ein-/Aus-Taste mit Betriebsanzeige
(LED-Ring)
7 Restwasserauslauf der Brühgruppe
8 Wasserauffangschale mit Tropfblech
9 Kessel- und Brühdruckmanometer
10 Wasserrohr
11 Wasser-Kippventil für den Bezug von
heißem Wasser
12 Bezugstasten
13 Oberseite mit Wassertankdeckel;
darunter Wassertank mit
Wasserlteradapter zur Aufnahme einer
Wasserlterkartusche
11
9
1
2
3
4
5
6
7
13
12
10
8
