lowering position

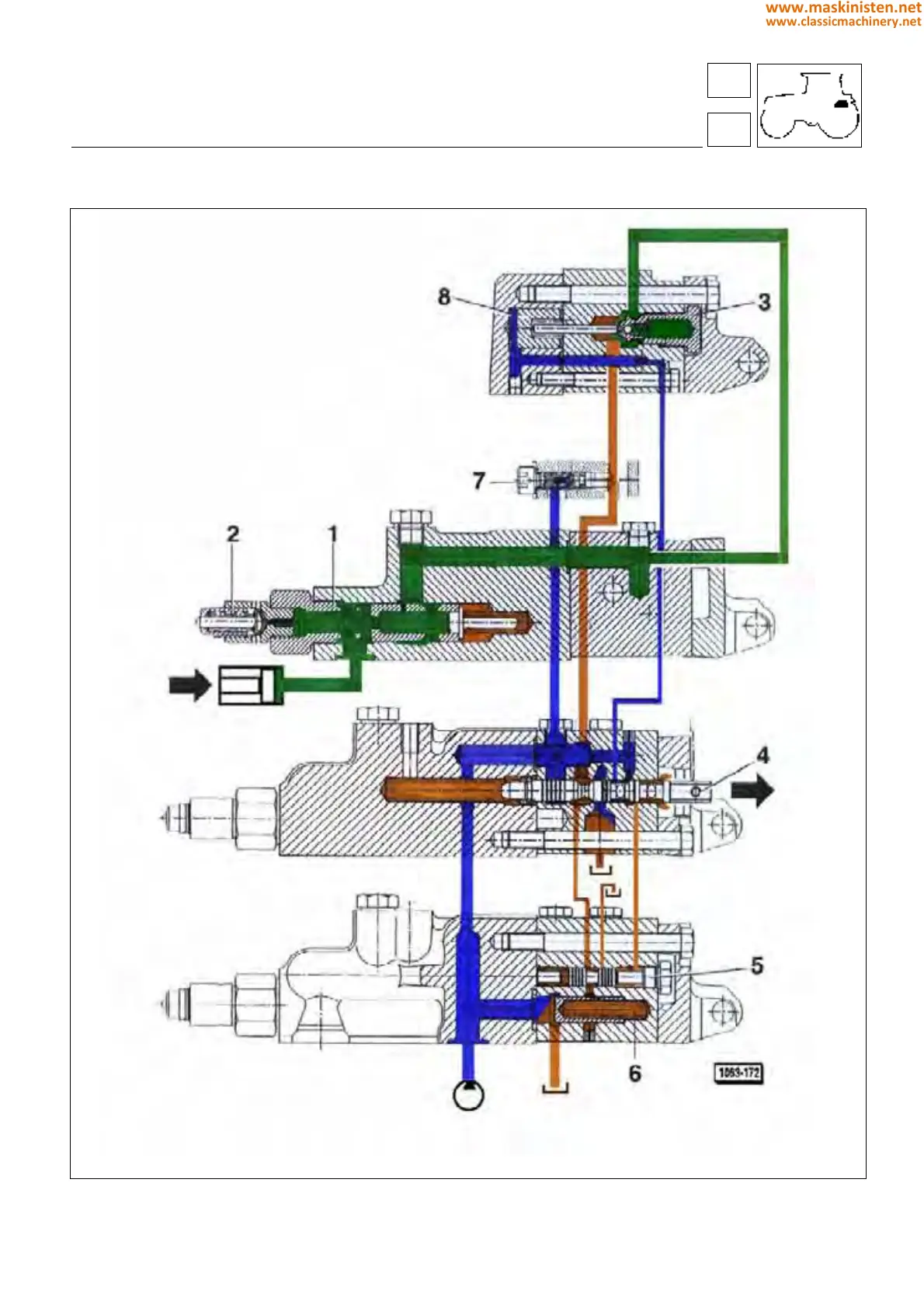

Fig. 10 - Lift system - directional control valve.
Red = Pressurized oil
Yellow = Discharged oil
Green = Oil from hydraulic pump
Blue = Oil trapped at relative pression
1 Valvematic
2 Shock valve
3 Unloading valve
4 Directional control valve
5 Enabling pilot valve
6 Enabling valve
7 Inlet valve
8 Down actuator piston
59
5
vehicle
rear hydraulic power-lift
271
