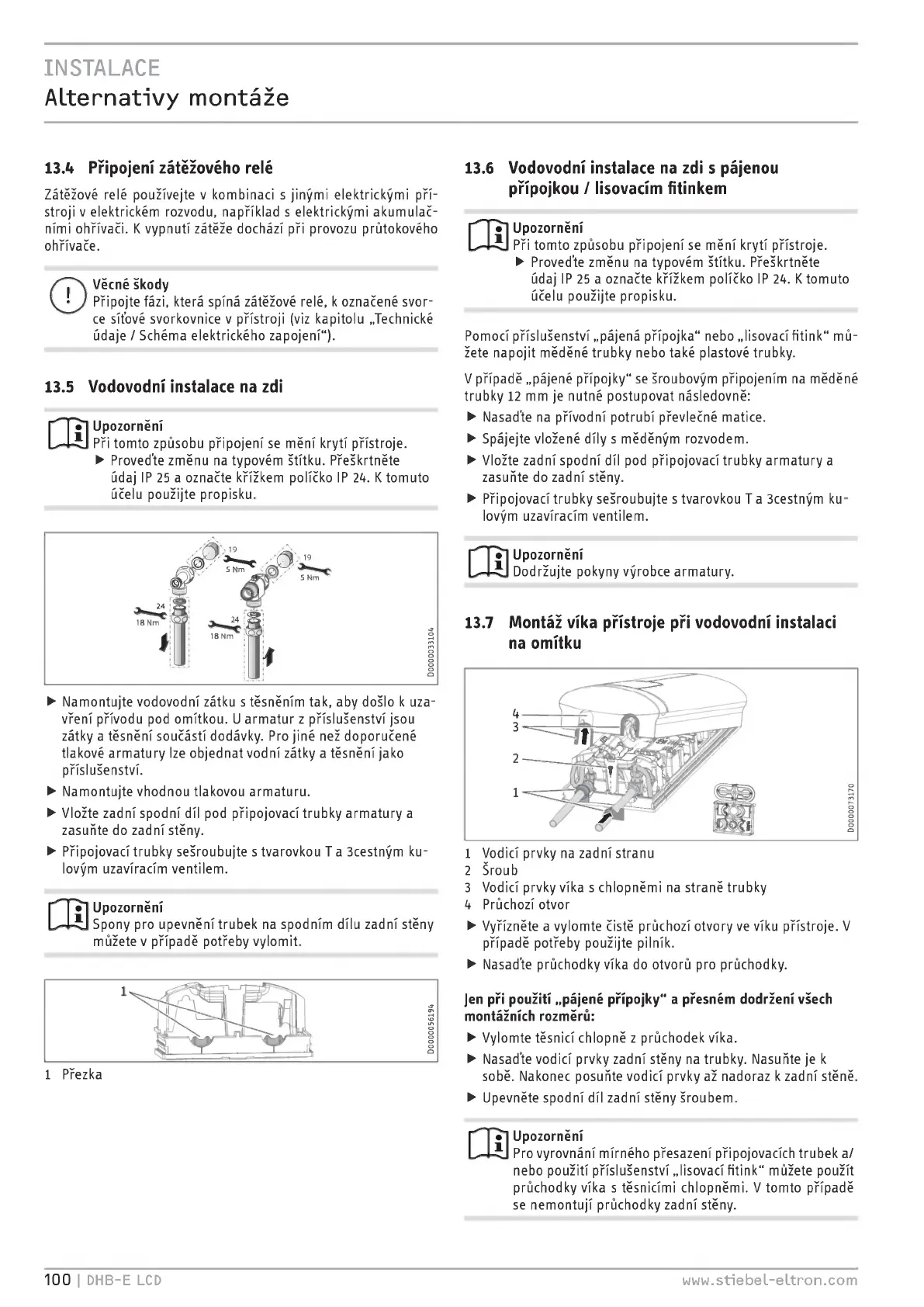

INSTALACE
Alternativy montáže
13.4 Připojení zátěžového relé
Zátěžové relé používejte v kombinaci s jinými elektrickými pří¬
stroji v elektrickém rozvodu, například s elektrickými akumulač¬
ními ohřívači. K vypnutí zátěže dochází při provozu průtokového
ohřívače.
©
Věcné škody
Připojte fázi, která spíná zátěžové relé, k označené svor¬
ce síťové svorkovnice v přístroji (viz kapitolu „Technické
údaje / Schéma elektrického zapojení“).
13.5 Vodovodní instalace na zdi
Upozornění
Při tomto způsobu připojení se mění krytí přístroje.
► Proveďte změnu na typovém štítku. Přeškrtněte
údaj IP 25 a označte křížkem políčko IP 24. K tomuto
účelu použijte propisku.
► Namontujte vodovodní zátku s těsněním tak, aby došlo k uza
vření přívodu pod omítkou. U armatur z příslušenství jsou
zátky a těsnění součástí dodávky. Pro jiné než doporučené
tlakové armatury lze objednat vodní zátky a těsnění jako
příslušenství.
► Namontujte vhodnou tlakovou armaturu.
► Vložte zadní spodní díl pod připojovací trubky armatury a
zasuňte do zadní stěny.
► Připojovací trubky sešroubujte s tvarovkou
T
a 3cestným ku¬
lovým uzavíracím ventilem.
Upozornění
Spony pro upevnění trubek na spodním dílu zadní stěny
můžete v případě potřeby vylomit.
1 Přezka
13.6 Vodovodní instalace na zdi s pájenou
přípojkou / lisovacím fitinkem
Upozornění
Při tomto způsobu připojení se mění krytí přístroje.
► Proveďte změnu na typovém štítku. Přeškrtněte
údaj IP 25 a označte křížkem políčko IP 24. K tomuto
účelu použijte propisku.
Pomocí příslušenství „pájená přípojka“ nebo „lisovací fitink“ mů¬
žete napojit měděné trubky nebo také plastové trubky.
V případě „pájené přípojky“ se šroubovým připojením na měděné
trubky 12 mm je nutné postupovat následovně:
► Nasaďte na přívodní potrubí převlečné matice.
► Spájejte vložené díly s měděným rozvodem.
► Vložte zadní spodní díl pod připojovací trubky armatury a
zasuňte do zadní stěny.
► Připojovací trubky sešroubujte s tvarovkou
T
a 3cestným ku¬
lovým uzavíracím ventilem.
Upozornění
Dodržujte pokyny výrobce armatury.
13.7 Montáž víka přístroje při vodovodní instalaci
na omítku
1 Vodicí prvky na zadní stranu
2 Šroub
3 Vodicí prvky víka s chlopněmi na straně trubky
4 Průchozí otvor
► Vyřízněte a vylomte čistě průchozí otvory ve víku přístroje. V
případě potřeby použijte pilník.
► Nasaďte průchodky víka do otvorů pro průchodky.
Jen při použití „pájené přípojky“ a přesném dodržení všech
montážních rozměrů:
► Vylomte těsnicí chlopně z průchodek víka.
► Nasaďte vodicí prvky zadní stěny na trubky. Nasuňte je k
sobě. Nakonec posuňte vodicí prvky až nadoraz k zadní stěně.
► Upevněte spodní díl zadní stěny šroubem.
Ti Upozornění
ÍJ Pro vyrovnání mírného přesazení připojovacích trubek a/
nebo použití příslušenství „lisovací fitink“ můžete použít
průchodky víka s těsnicími chlopněmi. V tomto případě
se nemontují průchodky zadní stěny.
