INSTALLATION

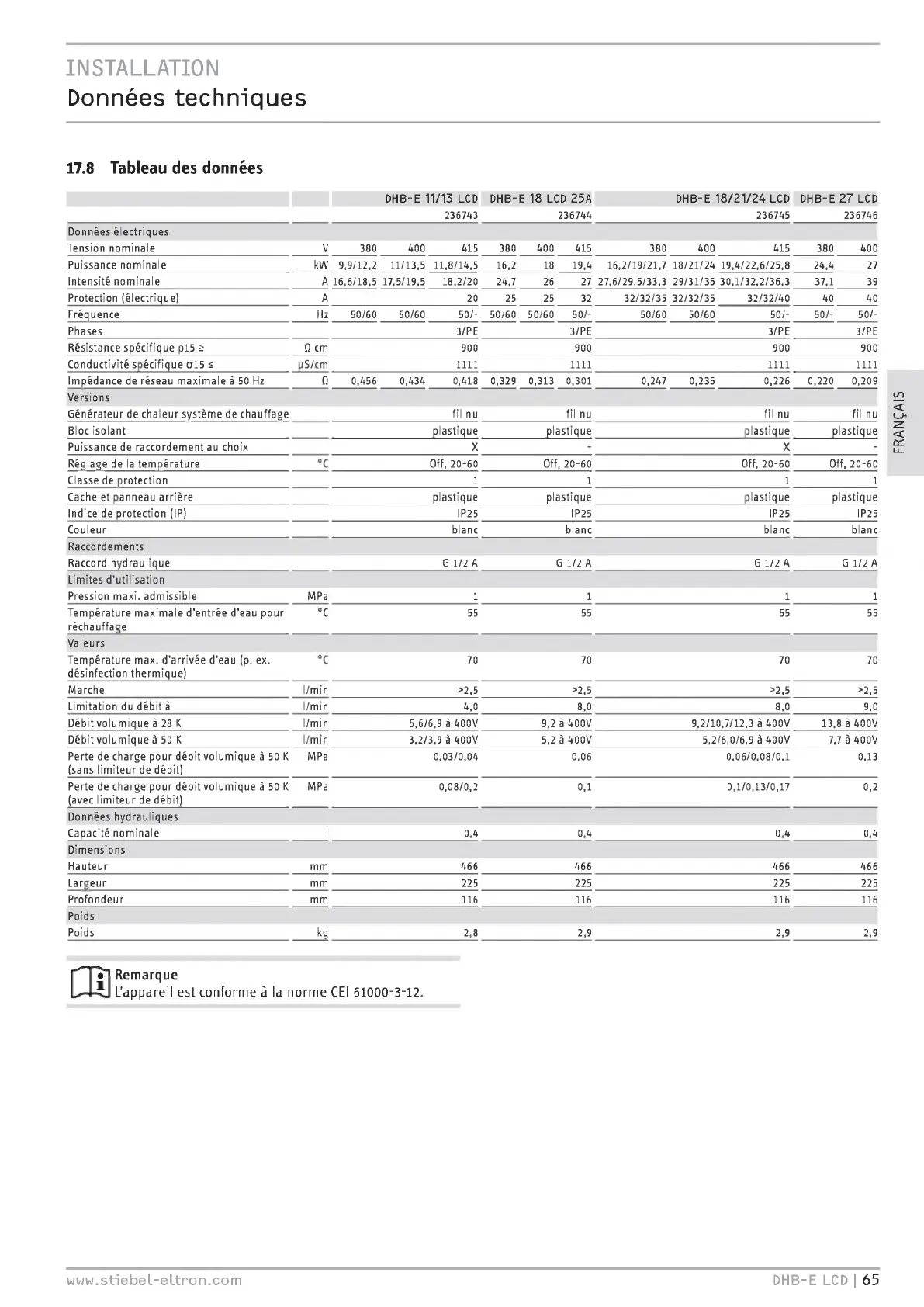

Données techniques
17.8 Tableau des données
DHB-E 11/13 LCD DHB-E 18 LCD 25A
236743 236744
DHB-E 18/21/24 LCD
236745
DHB-E 27 LCD
236746
Données électriques
Tension nominale
Puissance nominale
Intensité nominale
Protection ( électrique)
Fréquence
Phases
Résistance spécifique p15
Conductivité spécifique cr15 5
Impédance de réseau maximale à 50 Hz
Versions
V 380 400 415 380 400 415 380 400 415 380 400
kW 9,9/12,2 11/13,5 11,8/14,5 16,2 18 19,4 16,2/19/21,7 18/21/24 19,4/22,6/25,8 24,4 27
A 16,6/18,5 17,5/19,5 18,2/20 24,7 26 27 27,6/29,5/33,3 29/31/35 30,1/32,2/36,3 37,1 39
A 20 25 25 32 32/32/35 32/32/35 32/32/40 40 40
Hz 50/60 50/60 50/- 50/60 50/60 50/- 50/60 50/60 50/- 50/- 50/-
3/PE 3/PE 3/PE 3/PE
O cm 900 900 900 900
pS/cm 1111 1111 1111 1111
O 0,456 0,434 0,418 0,329 0,313 0,301 0,247 0,235 0,226 0,220 0,209
Générateur de chaleur système de chauffage fil nu fil nu fil nu fil nu
Bloc isolant plastique plastique plastique plastique
Puissance de raccordement au choix x - x -
Réglage de la température °C Off, 20-60 Off, 20-60 Off, 20-60 Off, 20-60
Classe de protection 1 1 1 1
Cache et panneau arrière plastique plastique plastique plastique
Indice de protection ( IP) IP25 IP25 IP25 IP25
Couleur blanc blanc blanc blanc
Raccordements
Raccord hydraulique
Limites d'utilisation
G 1/2 A G 1/2 A G 1/2 A G 1/2 A
Pression maxi. admissible MPa 1 1 1 1
Température maximale d'entrée d'eau pour ° C 55 55 55 55
réchauffage
Valeurs
Température max. d'arrivée d'eau ( p. ex. ° C 70 70 70 70
désinfection thermique)
Marche l/min > 2,5 > 2,5 > 2,5 > 2,5
Limitation du débit à l/min 4,0 8,0 8,0 9,0
Débit volumique à 28 K l/min 5,6/6,9 à 400V 9,2 à 400V 9,2/10,7/12,3 à 400V 13,8 à 400V
Débit volumique à 50 K l/min 3,2/3,9 à 400V 5,2 à 400V 5,2/6,0/6,9 à 400V 7,7 à 400V
Perte de charge pour débit volumique à 50 K MPa 0,03/0,04 0,06 0,06/0,08/0,1 0,13
(sans limiteur de débit)
Perte de charge pour débit volumique à 50 K MPa 0,08/0,2 0,1 0,1/0,13/0,17 0,2
(avec limiteur de débit)
Données hydrauliques
Capacité nominale
Dimensions
Hauteur
0,4 0,4 0,4 0,4
mm 466 466 466 466
Largeur
Profondeur
mm 225 225 225 225
116 116 116 116
Poids
Poids kg 2,8 2,9 2,9 2,9
Remarque
L'appareil est conforme â la norme CEI 61000-3-12.
www.stiebel-eltron.com
DHB-E LCD I 65
