INSTALLATIF
Service-informatie

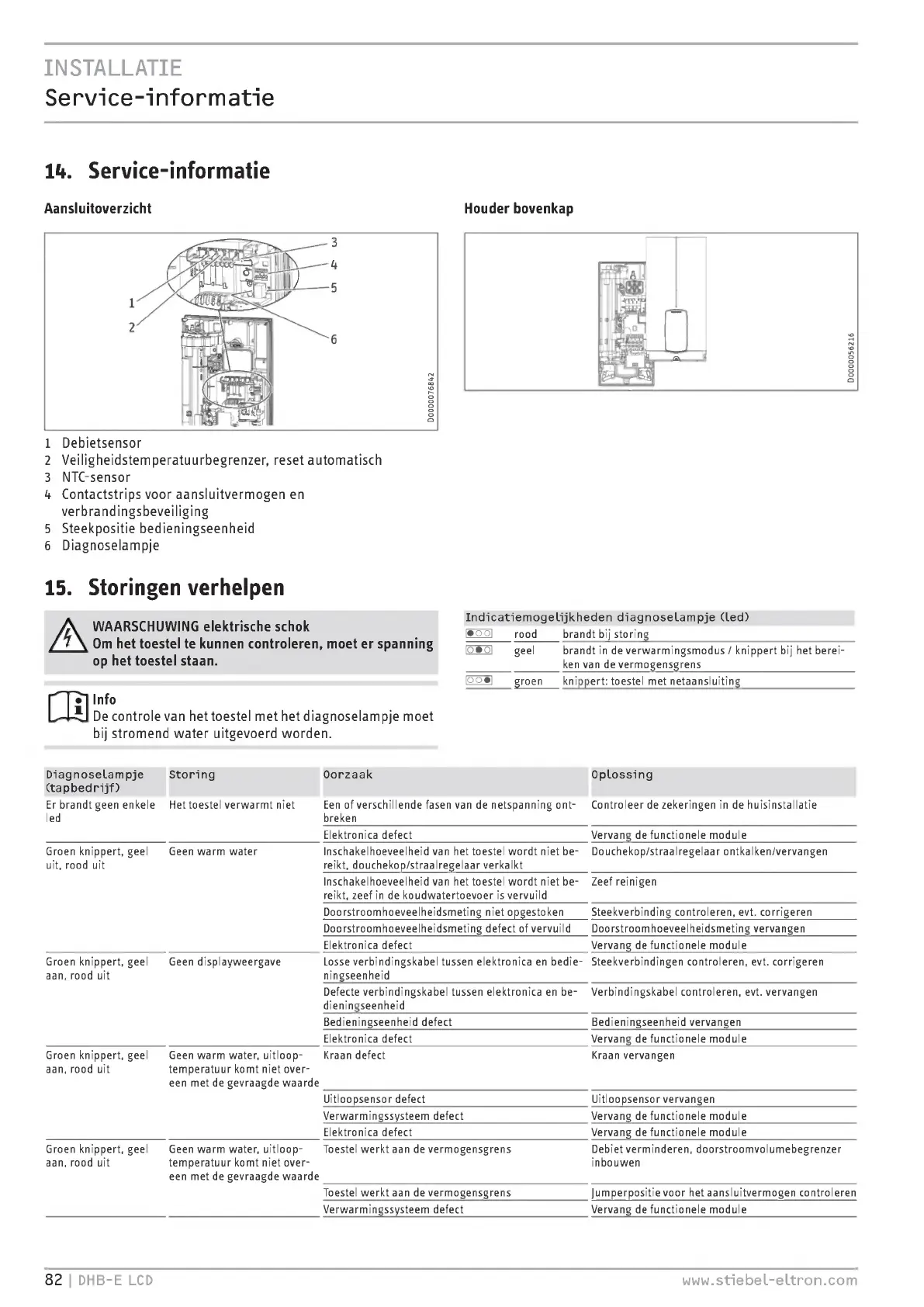

14. Service-informatie
Aansluitoverzicht
1 Debietsensor
2 Veiligheidstemperatuurbegrenzer, reset automatisch
3 NTC-sensor
4 Contactstrips voor aansluitvermogen en
verbrandingsbeveiliging
5 Steekpositie bedieningseenheid
6 Diagnoselampje
15. Storingen verhelpen
WAARSCHUWING elektrische schok
Om het toestel te kunnen controleren, moet er spanning
op het toestel staan.
Info
De controle van het toestel met het diagnoselampje moet
bij stromend water uitgevoerd worden.
Diagnoselampje
(tapbedrijf)
Er brandt geen enkele Het toestel verwarmt niet Een of verschillende fasen van de netspanning ont- Controleer de zekeringen in de huisinstallatie
led breken
Storing
Houder bovenkap
D0000056216
Indicatiemogelijkheden diagnoselampje ( Led)
• 00
000
000
rood brandt bij storing
geel brandt in de verwarmingsmodus / knippert bij het berei-
ken van de vermogensgrens
groen knippert: toestel met netaansluiting
Oorzaak Oplossing
Groen knippert, geel Geen warm water
uit, rood uit
Groen knippert, geel Geen displayweergave
aan, rood uit
Groen knippert, geel
aan, rood uit
Groen knippert, geel
aan, rood uit
Geen warm water, uitloop-
temperatuur komt niet over-
een met de gevraagde waarde
Geen warm water, uitloop-
temperatuur komt niet over-
een met de gevraagde waarde
Elektronica defect Vervang de functionele module
Inschakelhoeveelheid van het toestel wordt niet be- Douchekop/straalregelaar ontkalken/vervangen
reikt, douchekop/straalregelaar verkalkt
Inschakelhoeveelheid van het toestel wordt niet be- Zeef reinigen
reikt, zeef in de koudwatertoevoer is vervuild
Doorstroomhoeveelheidsmeting niet opgestoken Steekverbinding controleren, evt. corrigeren
Doorstroomhoeveelheidsmeting defect of vervuild Doorstroomhoeveelheidsmeting vervangen
Elektronica defect Vervang de functionele module
Losse verbindingskabel tussen elektronica en bedie- Steekverbindingen controleren, evt, corrigeren
ningseenheid
Defecte verbindingskabel tussen elektronica en be- Verbindingskabel controleren, evt, vervangen
dieningseenheid
Bedieningseenheid defect
Elektronica defect
Kraan defect
Bedieningseenheid vervangen
Vervang de functionele module
Kraan vervangen
Uitloopsensor defect
Verwarmingssysteem defect
Elektronica defect
Toestel werkt aan de vermogensgrens
Uitloopsensor vervangen
Vervang de functionele module
Vervang de functionele module
Debiet verminderen, doorstroomvolumebegrenzer
inbouwen
Toestel werkt aan de vermogensgrens
Verwarmingssysteem defect
jumperpositie voor het aansluitvermogen controleren
Vervang de functionele module
82 I DHB-E LCD www.stiebel-eltron.com
