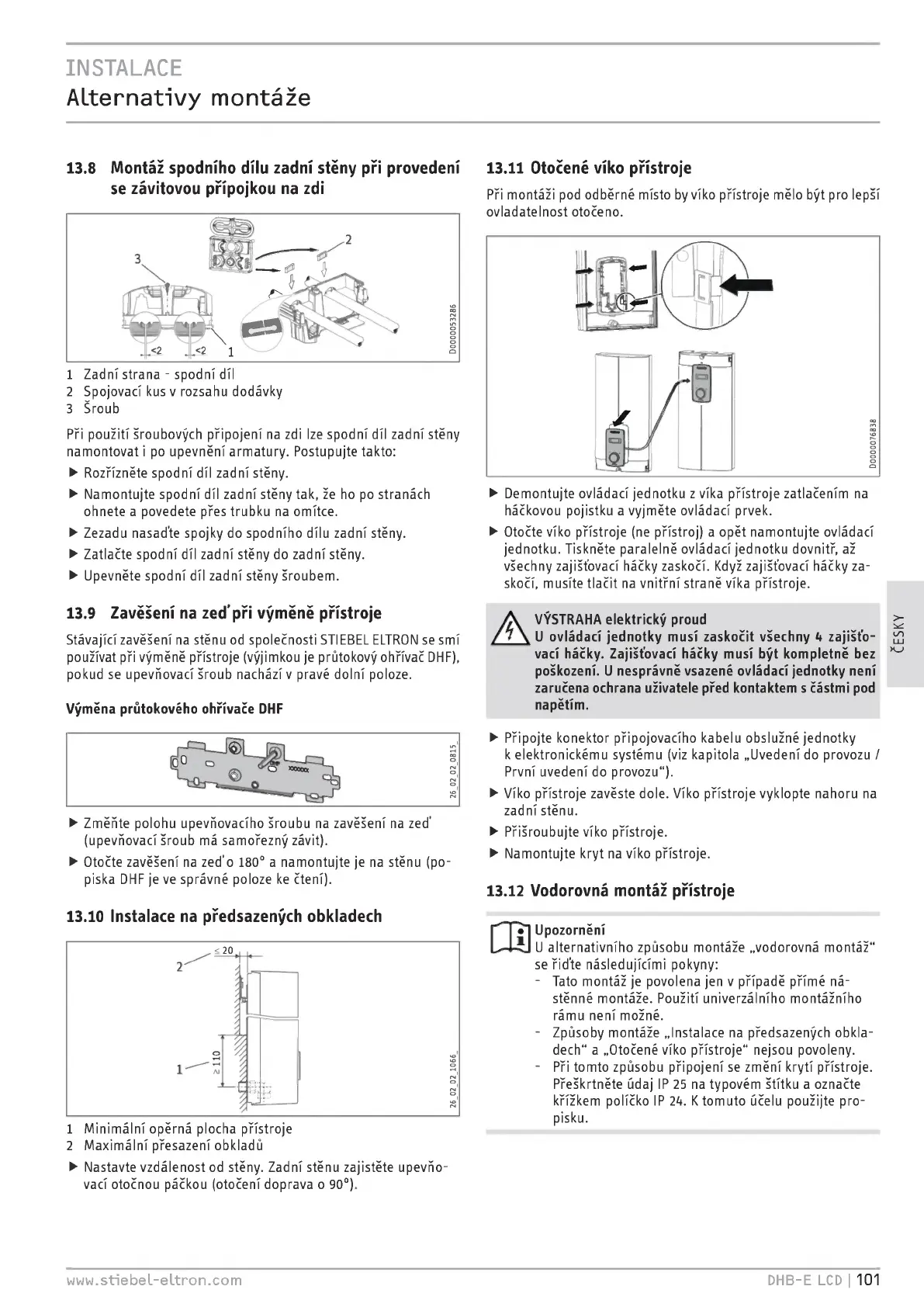

INSTALACE
Alternativy montáže
13.8 Montáž spodního dílu zadní stěny při provedení
se závitovou přípojkou na zdi
1 Zadní strana - spodni díl
2 Spojovací kus v rozsahu dodávky
3 Šroub
Při použití šroubových připojení na zdi lze spodni díl zadni stěny
namontovat i po upevnění armatury. Postupujte takto:
> Rozřízněte spodni díl zadni stěny.
> Namontujte spodni díl zadní stěny tak, že ho po stranách
ohnete a povedete přes trubku na omítce.
> Zezadu nasaďte spojky do spodního dílu zadní stěny.
> Zatlačte spodni díl zadni stěny do zadni stěny.
> Upevněte spodni díl zadní stěny šroubem.
13.9 Zavěšení na zed'při výměně přístroje
Stávající zavěšení na stěnu od společnosti STIEBEL ELTRON se smí
používat při výměně přístroje ( výjimkou je průtokový ohřívač DHF),
pokud se upevňovací šroub nachází v pravé dolní poloze.
Výměna průtokového ohřívače DHF
> Změňte polohu upevňovacího šroubu na zavěšení na zeď
(upevňovací šroub má samořezný závit).
> Otočte zavěšení na zecťo 180° a namontujte je na stěnu ( po-
piska DHF je ve správné poloze ke čtení).
13.10 Instalace na předsazených obkladech
1 Minimalni opěrná plocha přístroje
2 Maximální přesazení obkladů
> Nastavte vzdálenost od stěny. Zadni stěnu zajistěte upevňo-
vací otočnou páčkou ( otočení doprava o 901.
13.11 Otočené víko přístroje
Při montáži pod odběrné místo by víko přístroje mělo být pro lepší
ovladatelnost otočeno.
> Demontujte ovládací jednotku z víka přístroje zatlačením na
háčkovou pojistku a vyjměte ovládací prvek.
> Otočte víko přístroje ( ne přístroj) a opět namontujte ovládací
jednotku. Tiskněte paralelně ovládací jednotku dovnitř, až
všechny zajišťovací háčky zaskočí. Když zajišťovací háčky za-
skočí, musíte tlačit na vnitřní straně víka přístroje.
A7
t VÝSTRAHA elektrický proud
U ovládací jednotky musí zaskočit všechny 4 zajišťo-
vací háčky. Zajišťovací háčky musí být kompletni bez
poškození. U nesprávně vsazené ovládací jednotky není
zaručena ochrana uživatele před kontaktem s astmi pod
napětím.
> Připojte konektor připojovacího kabelu obslužné jednotky
k elektronickému systému ( viz kapitola „ Uvedení do provozu /
První uvedení do provozu").
> Víko přístroje zavěste dole. Víko přístroje vyklopte nahoru na
zadni stěnu.
> Přišroubujte víko přístroje.
> Namontujte kryt na víko přístroje.
13.12 Vodorovná montáž přístroje
OM
Upozornění
U alternativního způsobu montáže „ vodorovná montáž"
se řiclie následujícími pokyny:
- Tato montáž je povolena jen v případě přímé ná-
stěnné montáže. Použití univerzálního montážního
rámu není možné.
- Způsoby montáže „ Instalace na předsazených obkla-
dech" a „ Otočené víko přístroje" nejsou povoleny.
- Při tomto způsobu připojení se změní krytí přístroje.
Přeškrtněte udaj IP 25 na typovém štítku a označte
křížkem políčko IP 24. K tomuto Helu použijte pro-
pisku.
www.stiebel-eltron.com DHB-E LCD I 101
