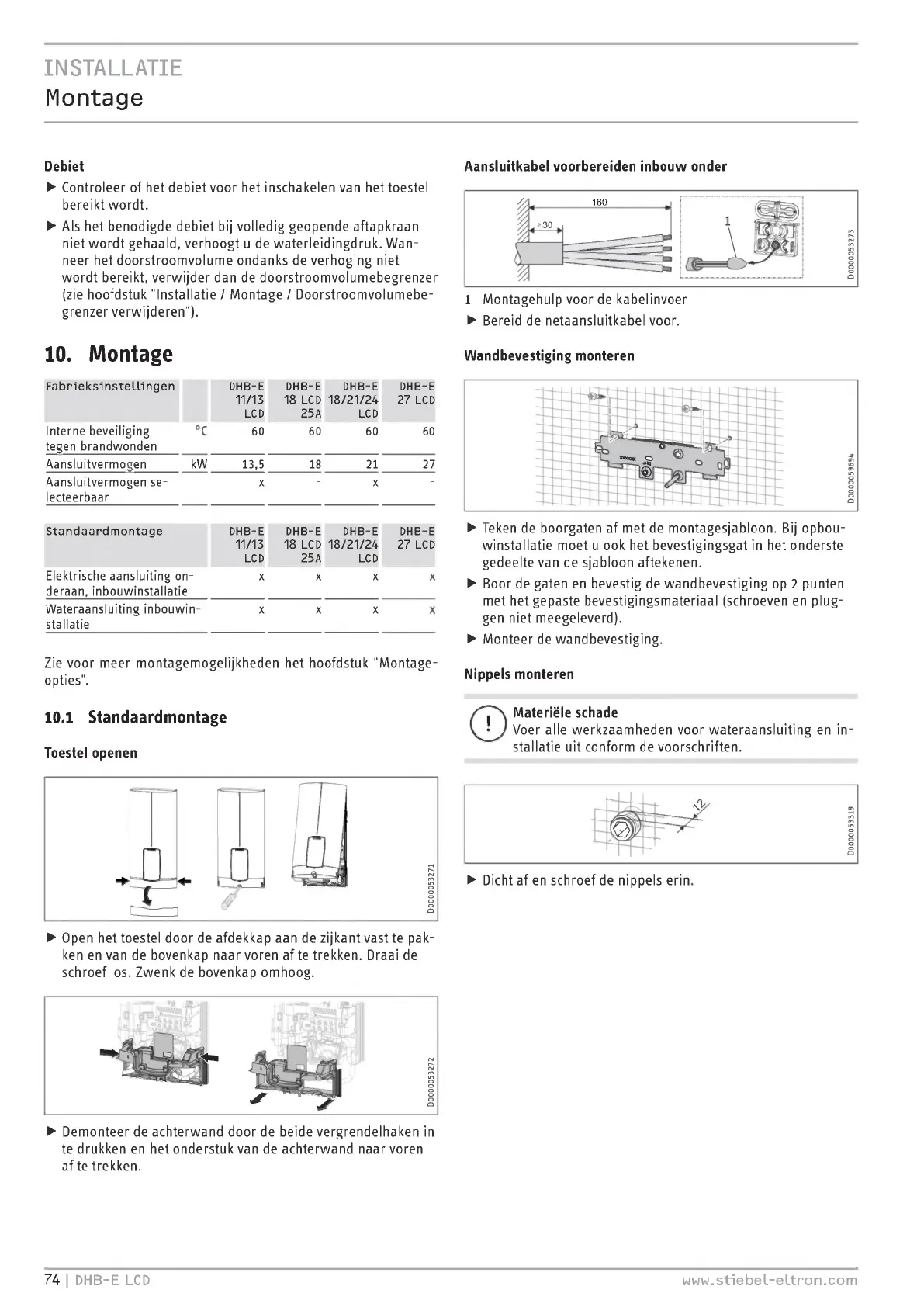

IN STALLATIE
Montage
Debiet
> Controleer of het debiet voor het inschakelen van het toestel
bereikt wordt.
> Als het benodigde debiet bij volledig geopende aftapkraan
niet wordt gehaald, verhoogt u de waterleidingdruk. Wan-
neer het doorstroomvolume ondanks de verhoging niet
wordt bereikt, verwijder dan de doorstroomvolumebegrenzer
(zie hoofdstuk " Installatie / Montage / Doorstroomvolumebe-
grenzer verwijderen").
10. Montage
Fabrieksinstellingen DHB-E DHB-E DHB-E DHB-E
11/13 18 LCD 18/21/24 27 LCD
LCD 25A LCD
Interne beveiliging ° C 60 60 60 60
tegen brandwonden
Aansluitvermogen kW
Aansluitvermogen se-
lecteerbaar
13,5 18 21 27
, ,
Standaardmontage DHB-E DHB-E DHB-E DHB-E
11/13 18 LCD 18/21/24 27 LCD
LCD 25A LCD
Elektrische aansluiting on-
deraan, inbouwinstallatie
Wateraansluiting inbouwin-
stallatie
x x
x x
x x
x x
Zie voor meer montagemogelijkheden het hoofdstuk " Montage-
opties".
101 Standaardmontage
Toestel openen
> Open het toestel door de afdekkap aan de zijkant vast te pak-
ken en van de bovenkap naar voren af te trekken. Draai de
schroef los. Zwenk de bovenkap omhoog.
> Demonteer de achterwand door de beide vergrendelhaken in
te drukken en het onderstuk van de achterwand naar voren
af te trekken.
Aansluitkabel voorbereiden inbouw onder
1 Montagehulp voor de kabelinvoer
> Bereid de netaansluitkabel voor.
Wandbevestiging monteren
.2
I
i
i
.,
.„
o
s
s
>
Teken de boorgaten af met de montages abloon. Bij opbou-
winstallatie moet u ook het bevestigingsgat in het onderste
gedeelte van de sjabloon aftekenen.
> Boor de gaten en bevestig de wandbevestiging op 2 punten
met het gepaste bevestigingsmateriaal ( schroeven en plug-
gen niet meegeleverd).
> Monteer de wandbevestiging.
Nippels monteren
O
Materiële schade
Voer alle werkzaamheden voor wateraansluiting en in-
stallatie uit conform de voorschriften.
I> Dicht af en schroef de nippels erin.
74 I DHB-E LCD www.stiebel-eltron.com
