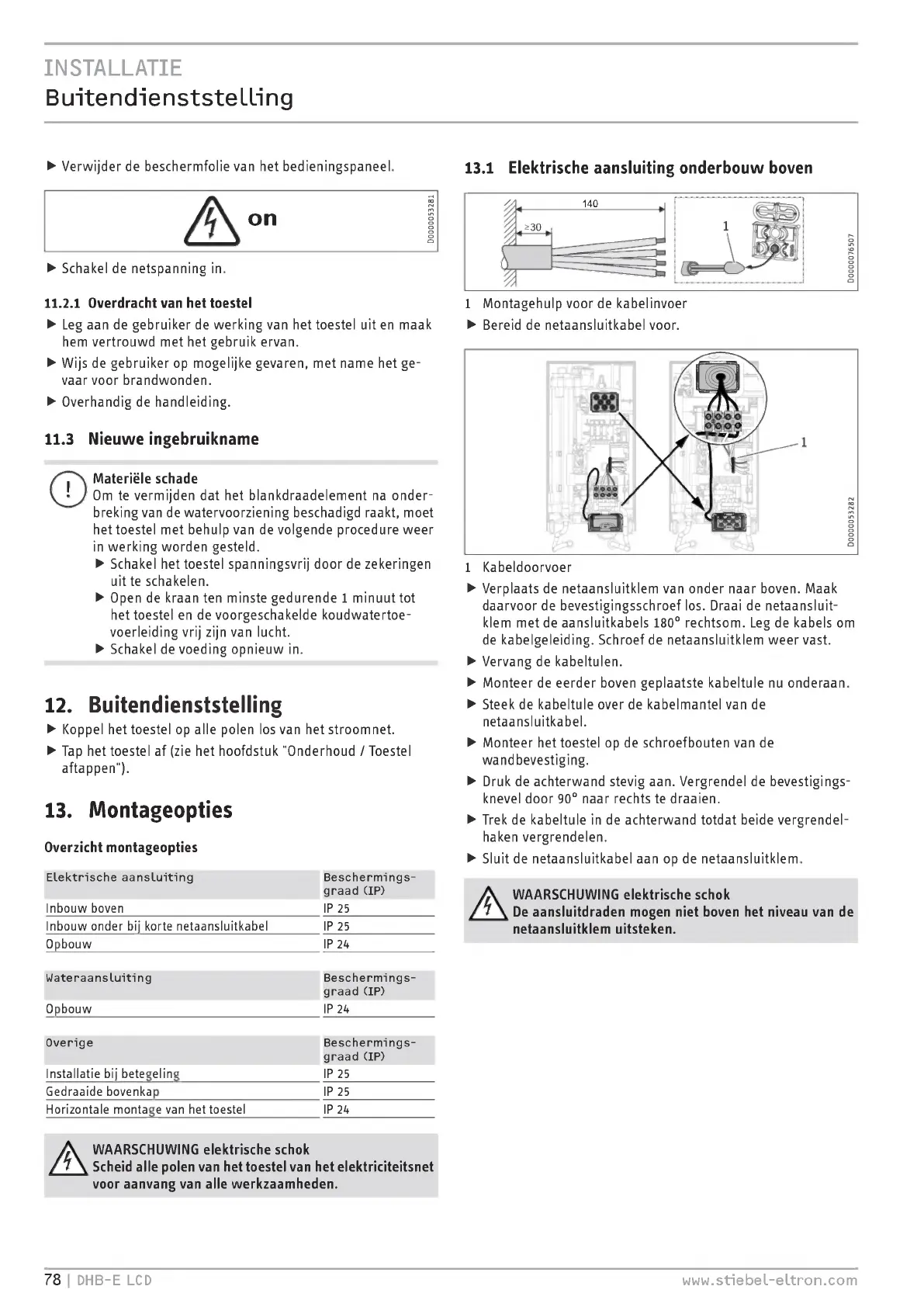

STIEBEL ELTRON DHB-E 11 LCD Operation And Installation Guide

INSTA" ' TIE
Buitendienststelling
• Verwijder de beschermfolie van het bedieningspaneel.
• Schakel de netspanning in.
1 Montagehulp voor de kabelinvoer
• Bereid de netaansluitkabel voor.
11.2.1 Overdracht van het toestel
• Leg aan de gebruiker de werking van het toestel uit en maak
hem vertrouwd met het gebruik ervan.
• Wijs de gebruiker op mogelijke gevaren, met name het ge-
vaar voor brandwonden.
• Overhandig de handleiding.
11.3 Nieuwe ingebruikname
O
Materiële schade
Om te vermijden dat het blankdraadelement na onder-
breking van de watervoorziening beschadigd raakt, moet
het toestel met behulp van de volgende procedure weer
in werking worden gesteld.
• Schakel het toestel spanningsvrij door de zekeringen
uit te schakelen.
• Open de kraan ten minste gedurende 1 minuut tot
het toestel en de voorgeschakelde koudwatertoe-
voerleiding vrij zijn van lucht.
• Schakel de voeding opnieuw in.
12. Buitendienststelling
• Koppel het toestel op alle polen los van het stroomnet.
• Tap het toestel af ( zie het hoofdstuk " Onderhoud / Toestel
aftappen").
13. Montageopties
Overzicht montageopties
Elektrische aansluiting Beschermings-
graad ( IP)
Inbouw boven IP 25
Inbouw onder bij korte netaansluitkabel IP 25
Opbouw IP 24
Wateraansluiting Beschermings-
graad ( IP)
Opbouw IP 24
Overige Beschermings-
graad ( IP)
Installatie bij betegeling IP 25
Gedraaide bovenkap IP 25
Horizontale montage van het toestel IP 24
A7
/ WAARSCHUWING elektrische schok
Scheid alle polen van het toestel van het elektriciteitsnet
voor aanvang van alle werkzaamheden.
13.1 Elektrische aansluiting onderbouw boven
1 Kabeldoorvoer
• Verplaats de netaansluitklem van onder naar boven. Maak
daarvoor de bevestigingsschroef los. Draai de netaansluit-
klem met de aansluitkabels 180° rechtsom. Leg de kabels om
de kabelgeleiding. Schroef de netaansluitklem weer vast.
• Vervang de kabeltulen.
• Monteer de eerder boven geplaatste kabeltule nu onderaan.
• Steek de kabeltule over de kabelmantel van de
netaansluitkabel.
• Monteer het toestel op de schroefbouten van de
wand bevestiging.
• Druk de achterwand stevig aan. Vergrendel de bevestigings-
knevel door 90° naar rechts te draaien.
• Trek de kabeltule in de achterwand totdat beide vergrendel-
haken vergrendelen.
• Sluit de netaansluitkabel aan op de netaansluitklem.
A
f WAARSCHUWING elektrische schok
7 De aansluitdraden mogen niet boven het niveau van de
netaansluitklem uitsteken.
78 DHB-E LCD www.stiebel-eltron.com
