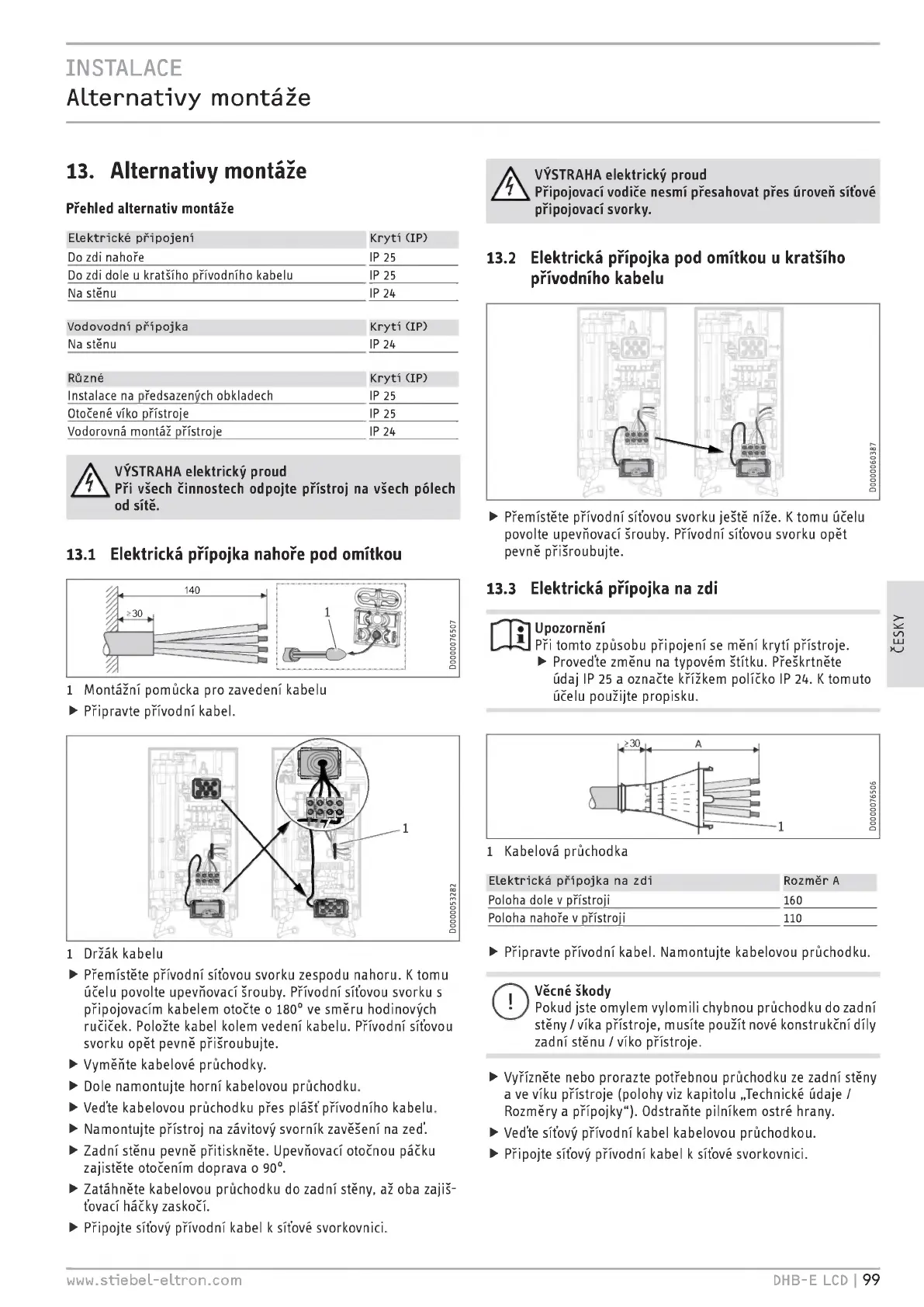

INSTALACE
Alternativy montáže
13. Alternativy montáže
Přehled alternativ montáže
Elektrické připojeni Kryti (IP)
Do zdi nahoře IP 25
Do zdi dole u kratšího přívodního kabelu IP 25
Na stěnu IP 24
Vodovodní přípojka
Krytí (IP)
Na stěnu
IP 24
Různé Kryti (IP)
Instalace na předsazených obkladech IP 25
Otočené víko přístroje IP 25
Vodorovná montáž přístroje IP 24
A
VÝSTRAHA elektrický proud
Při všech činnostech odpojte přístroj na všech pólech
od sítě.
13.1 Elektrická přípojka nahoře pod omítkou
1 Montážní pomůcka pro zavedení kabelu
► Připravte přívodní kabel.
1 Držák kabelu
► Přemístěte přívodní síťovou svorku zespodu nahoru. Ktomu
účelu povolte upevňovací šrouby. Přívodní síťovou svorku s
připojovacím kabelem otočte o 180° ve směru hodinových
ručiček. Položte kabel kolem vedení kabelu. Přívodní síťovou
svorku opět pevně přišroubujte.
► Vyměňte kabelové průchodky.
► Dole namontujte horní kabelovou průchodku.
► Veďte kabelovou průchodku přes plášť přívodního kabelu.
► Namontujte přístroj na závitový svorník zavěšení na zeď.
► Zadní stěnu pevně přitiskněte. Upevňovací otočnou páčku
zajistěte otočením doprava o 90°.
► Zatáhněte kabelovou průchodku do zadní stěny, až oba zajiš-
ťovací háčky zaskočí.
► Připojte síťový přívodní kabel k síťové svorkovnici.
A
VÝSTRAHA elektrický proud
Připojovací vodiče nesmí přesahovat přes úroveň síťové
připojovací svorky.
13.2 Elektrická přípojka pod omítkou u kratšího
přívodního kabelu
► Přemístěte přívodní síťovou svorku ještě níže. K tomu účelu
povolte upevňovací šrouby. Přívodní síťovou svorku opět
pevně přišroubujte.
13.3 Elektrická přípojka na zdi
Upozornění
Při tomto způsobu připojení se mění krytí přístroje.
► Proveďte změnu na typovém štítku. Přeškrtněte
údaj IP 25 a označte křížkem políčko IP 24. K tomuto
účelu použijte propisku.
1 Kabelová průchodka
Elektrická přípojka na zdi Rozměr A
Poloha dole v přístroji
_
160
_
Poloha nahoře v přístroji
_
110
_
► Připravte přívodní kabel. Namontujte kabelovou průchodku.
©
Věcné škody
Pokud jste omylem vylomili chybnou průchodku do zadní
stěny/víka přístroje, musíte použít nové konstrukční díly
zadní stěnu / víko přístroje.
► Vyřízněte nebo prorazte potřebnou průchodku ze zadní stěny
a ve víku přístroje (polohy viz kapitolu „Technické údaje /
Rozměry a přípojky“). Odstraňte pilníkem ostré hrany.
► Veďte síťový přívodní kabel kabelovou průchodkou.
► Připojte síťový přívodní kabel k síťové svorkovnici.
www.stiebel-eltron.com
DHB-E
LCD
I 99
ČESKY
