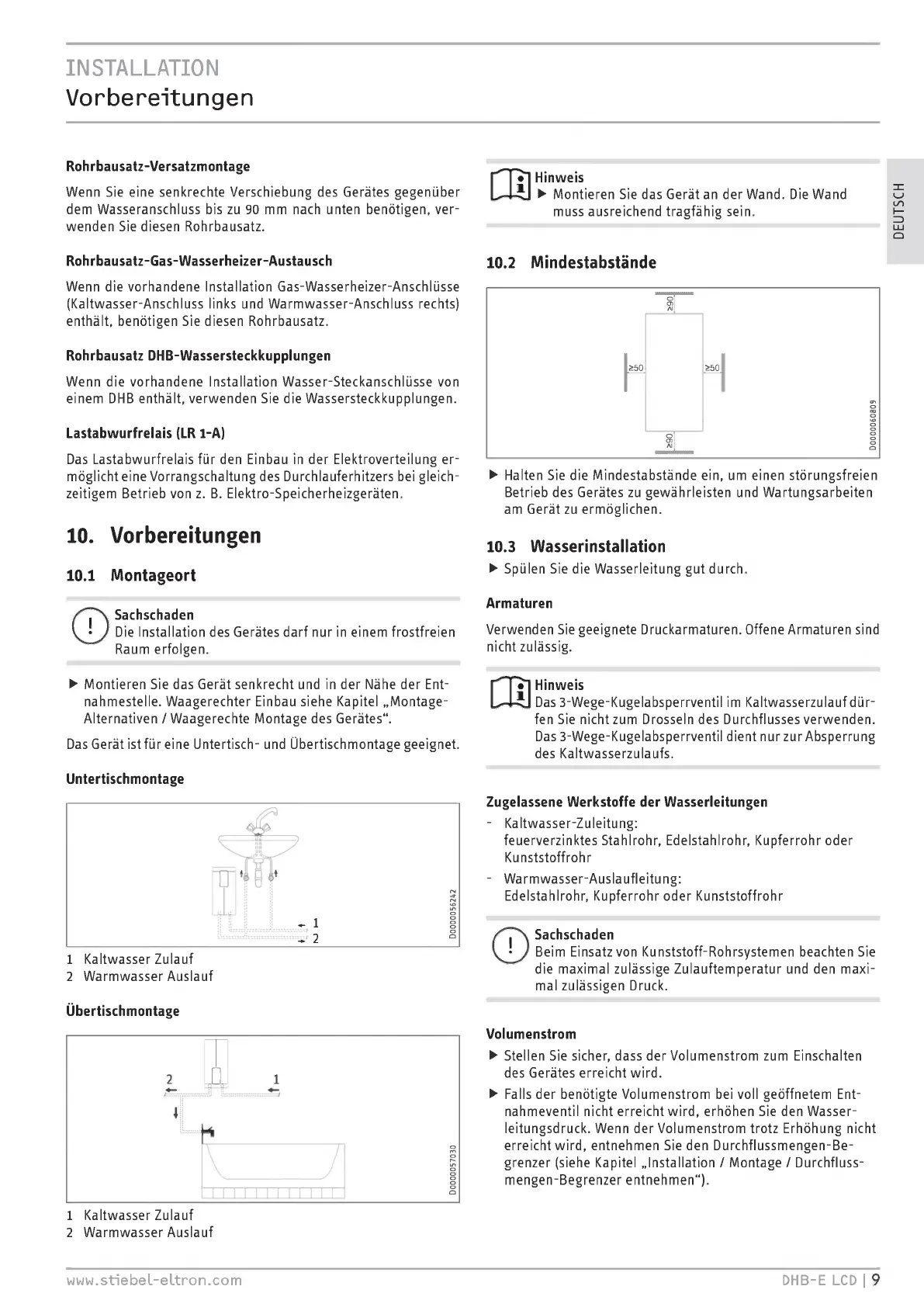

INSTALLATION
Vorbereitungen
Rohrbausatz-Versatzmontage
Wenn Sie eine senkrechte Verschiebung des Gerätes gegenüber
dem Wasseranschluss bis zu 90 mm nach unten benötigen, ver¬
wenden Sie diesen Rohrbausatz.
Rohrbausatz-Gas-Wasserheizer-Austausch
Wenn die vorhandene Installation Gas-Wasserheizer-Anschlüsse
(Kaltwasser-Anschluss links und Warmwasser-Anschluss rechts)
enthält, benötigen Sie diesen Rohrbausatz.
Rohrbausatz DHB-Wassersteckkupplungen
Wenn die vorhandene Installation Wasser-Steckanschlüsse von
einem DHB enthält, verwenden Sie die Wassersteckkupplungen.
Lastabwurfrelais (LR 1-A)
Das Lastabwurfrelais für den Einbau in der Elektroverteilung er¬
möglicht eine Vorrangschaltung des Durchlauferhitzers bei gleich¬
zeitigem Betrieb von
z.
B. Elektro-Speicherheizgeräten.
10. Vorbereitungen
10.1 Montageort
Sachschaden
Die Installation des Gerätes darf nur in einem frostfreien
Raum erfolgen.
► Montieren Sie das Gerät senkrecht und in der Nähe der Ent¬
nahmestelle. Waagerechter Einbau siehe Kapitel „Montage-
Alternativen / Waagerechte Montage des Gerätes“.
Das Gerät ist für eine Untertisch- und Übertischmontage geeignet.
Untertischmontage
2 Warmwasser Auslauf
Übertischmontage
2 Warmwasser Auslauf
Hinweis
► Montieren Sie das Gerät an der Wand. Die Wand
muss ausreichend tragfähig sein.
10.2 Mindestabstände
► Halten Sie die Mindestabstände ein, um einen störungsfreien
Betrieb des Gerätes zu gewährleisten und Wartungsarbeiten
am Gerät zu ermöglichen.
10.3 Wasserinstallation
► Spülen Sie die Wasserleitung gut durch.
Armaturen
Verwenden Sie geeignete Druckarmaturen. Offene Armaturen sind
nicht
zulässig.
Hinweis
Das 3-Wege-Kugelabsperrventil im Kaltwasserzulaufdür¬
fen Sie nicht zum Drosseln des Durchflusses verwenden.
Das 3-Wege-Kugelabsperrventil dient nurzur Absperrung
des Kaltwasserzulaufs.
Zugelassene Werkstoffe der Wasserleitungen
- Kaltwasser-Zuleitung:
feuerverzinktes Stahlrohr, Edelstahlrohr, Kupferrohr oder
Kunststoffrohr
- Warmwasser-Auslaufleitung:
Edelstahlrohr, Kupferrohr oder Kunststoffrohr
Sachschaden
Beim Einsatz von Kunststoff-Rohrsystemen beachten Sie
die maximal zulässige Zulauftemperatur und den maxi¬
mal zulässigen Druck.
Volumenstrom
► Stellen Sie sicher, dass der Volumenstrom zum Einschalten
des Gerätes erreicht wird.
► Falls der benötigte Volumenstrom bei voll geöffnetem Ent¬
nahmeventil nicht erreicht wird, erhöhen Sie den Wasser¬
leitungsdruck. Wenn der Volumenstrom trotz Erhöhung nicht
erreicht wird, entnehmen Sie den Durchflussmengen-Be-
grenzer (siehe Kapitel „Installation / Montage / Durchfluss-
mengen-Begrenzer entnehmen“).
www.stiebel-eltron.com
DHB-E
LCD
I 9
DEUTSCH
