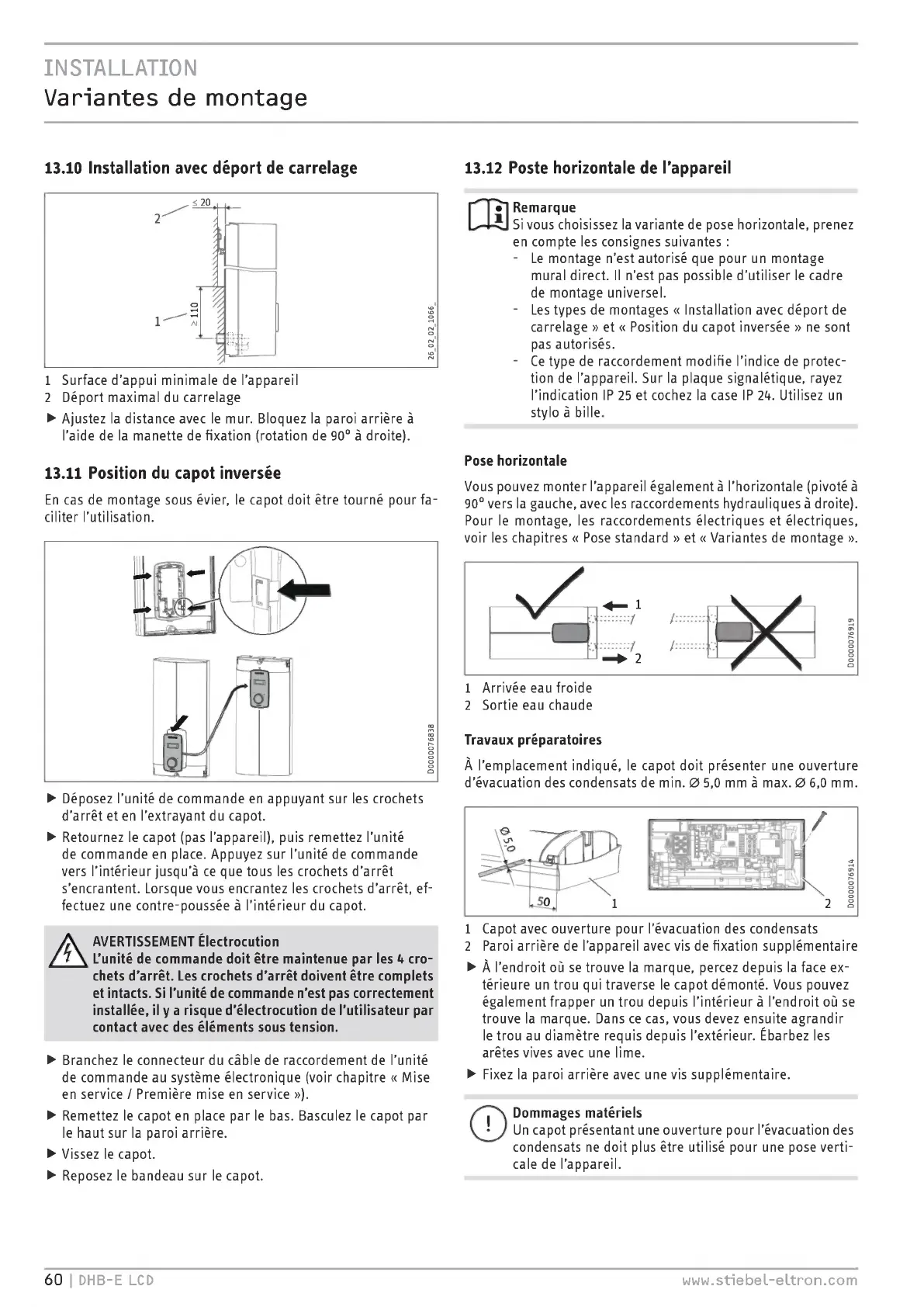

Variantes de montage
13.10 Installation avec déport de carrelage
1 Surface d'appui minimale de l'appareil
2 Déport maximal du carrelage
• Ajustez la distance avec le mur. Bloquez la paroi arrière à
l'aide de la manette de fixation ( rotation de 90° à droite).
13.11 Position du capot inversée
En cas de montage sous évier, le capot doit être tourné pour fa-
ciliter l'utilisation.
• Déposez l'unité de commande en appuyant sur les crochets
d'arrêt et en l'extrayant du capot.
• Retournez le capot ( pas l'appareil), puis remettez l'unité
de commande en place. Appuyez sur l'unité de commande
vers l'intérieur jusqu'à ce que tous les crochets d'arré't
s'encrantent. Lorsque vous encrantez les crochets d'arré't, ef-
fectuez une contre- poussée à l'intérieur du capot.
AVERTISSEMENT Électrocution
L'unité de commande doit ětre maintenue par les 4 cro-
chets d'arrět. Les crochets d'arrět doivent ětre complets
et intacts. Si l'unité de commande n'est pas correctement
installée, il y a risque d'électrocution de l'utilisateur par
contact avec des éléments sous tension.
• Branchez le connecteur du câble de raccordement de l'unité
de commande au système électronique ( voir chapitre « Mise
en service / Première mise en service »).
• Remettez le capot en place par le bas. Basculez le capot par
le haut sur la paroi arrière.
• Vissez le capot.
• Reposez le bandeau sur le capot.
13.12 Poste horizontale de l'appareil
Remarque
Si vous choisissez la variante de pose horizontale, prenez
en compte les consignes suivantes :
- Le montage n'est autorisé que pour un montage
mural direct. Il n'est pas possible d'utiliser le cadre
de montage universel.
- Les types de montages « Installation avec déport de
carrelage » et « Position du capot inversée » ne sont
pas autorisés.
- Ce type de raccordement modifie l'indice de protec-
tion de l'appareil. Sur la plaque signalétique, rayez
l'indication IP 25 et cochez la case IP 24. Utilisez un
stylo à bille.
Pose horizontale
Vous pouvez monter l'appareil également à l'horizontale ( pivoté à
90° vers la gauche, avec les raccordements hydrauliques à droite).
Pour le montage, les raccordements électriques et électriques,
voir les chapitres « Pose standard » et « Variantes de montage ».
pĺ
4— 1
—•> 2
D0000076919
1 Arrivée eau froide
2 Sortie eau chaude
Travaux préparatoires
À l'emplacement indiqué, le capot doit présenter une ouverture
d'évacuation des condensats de min. 5,0 mm à max. 06,0 mm.
1 Capot avec ouverture pour l'évacuation des condensats
2 Paroi arrière de l'appareil avec vis de fixation supplémentaire
• À l'endroit où se trouve la marque, percez depuis la face ex-
térieure un trou qui traverse le capot démonté. Vous pouvez
également frapper un trou depuis l'intérieur à l'endroit où se
trouve la marque. Dans ce cas, vous devez ensuite agrandir
le trou au diamètre requis depuis l'extérieur. Ébarbez les
arêtes vives avec une lime.
• Fixez la paroi arrière avec une vis supplémentaire.
O
Dommages matériels
Un capot présentant une ouverture pour l'évacuation des
condensais ne doit plus être utilisé pour une pose verti-
cale de l'appareil.
60 I DHB-E LCD www.stiebel-eltron.com
