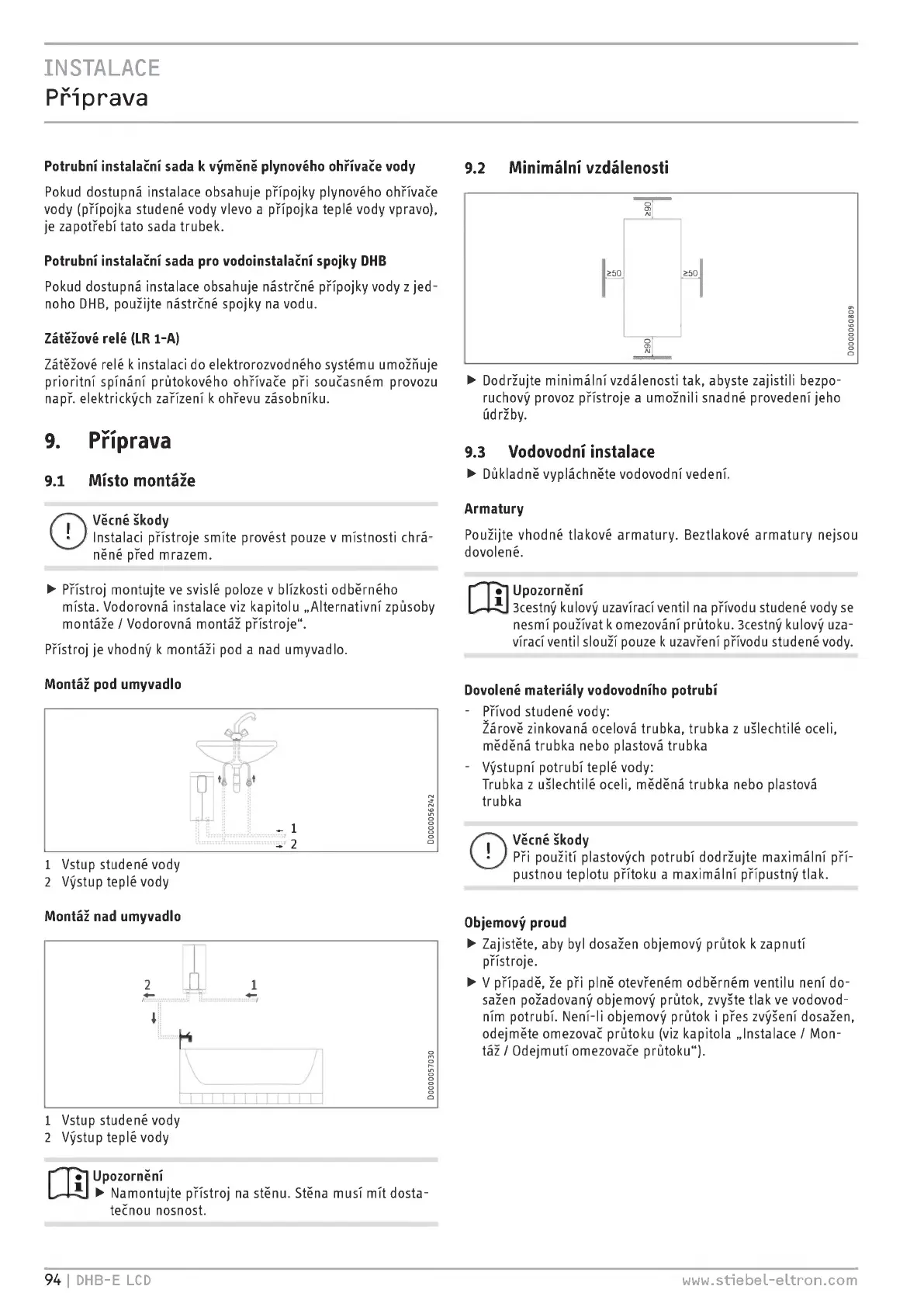

INSTALACE
Připrava
Potrubní instalační sada k výměně plynového ohřívače vody
Pokud dostupná instalace obsahuje přípojky plynového ohřívače
vody ( přípojka studené vody vlevo a přípojka teplé vody vpravo),
je zapotřebí tato sada trubek.
Potrubní instalační sada pro vodoinstalační spojky DHB
Pokud dostupná instalace obsahuje nástrčné přípojky vody z jed-
noho DHB, použijte nástrčné spojky na vodu.
Zátěžové relé ( LR 1-A)
Zátěžové relé k instalaci do elektrorozvodného systému umožňuje
prioritní spinani průtokového ohřívače při současném provozu
např. elektrických zařízení k ohřevu zasobniku.
9. Příprava
9.1 Místo montáže
Věcné škody
Instalaci přístroje smite provést pouze v místnosti chrá-
něné před mrazem.
> Přístroj montujte ve svislé poloze v blízkosti od běrného
místa. Vodorovná instalace viz kapitolu „ Alternativní způsoby
montáže / Vodorovná montáž přístroje".
Přístroj je vhodný k montáži pod a nad umyvadlo.
Montáž pod umyvadlo
1 Vstup studené vody
2 Výstup teplé vody
Montáž nad umyvadlo
1 Vstup studené vody
2 Výstup teplé vody
Upozornění
> Namontujte přístroj na stěnu. Stěna musi mít dosta-
tečnou nosnost.
9.2 Minimální vzdálenosti
> Dodržujte minimalni vzdálenosti tak, abyste zajistili bezpo-
ruchový provoz přístroje a umožnili snadné provedení jeho
údržby.
9.3 Vodovodní instalace
> Důkladně vypláchněte vodovodní vedení.
Armatury
Použijte vhodné tlakové armatury. Beztlakové armatury nejsou
dovolené.
0E1
Upozornění
3cestný kulový uzavírací ventil na přívodu studené vody se
nesmí používat k omezování průtoku. 3cestný kulový uza-
vírací ventil slouží pouze k uzavření přívodu studené vody.
Dovolené materiály vodovodního potrubí
- Přívod studené vody:
Žárově zinkovaná ocelová trubka, trubka z ušlechtilé oceli,
měděná trubka nebo plastová trubka
- Výstupní potrubí teplé vody:
Trubka z ušlechtilé oceli, měděná trubka nebo plastová
trubka
O
Věcné škody
Při použití plastových potrubí dodržujte maximální pří-
pustnou teplotu přítoku a maximální přípustný tlak.
Objemový proud
> Zajistěte, aby byl dosažen objemový průtok k zapnutí
přístroje.
> V případě, že při pině otevřeném odběrném ventilu není do-
sažen požadovaný objemový průtok, zvyšte tlak ve vodovod-
ním potrubí. Není-li objemový průtok i přes zvýšení dosažen,
odejměte omezovač průtoku ( viz kapitola „ Instalace / Mon-
táž / Odejmutí omezovače průtoku").
94 I DHB-E LCD www.stiebel-eltron.com
