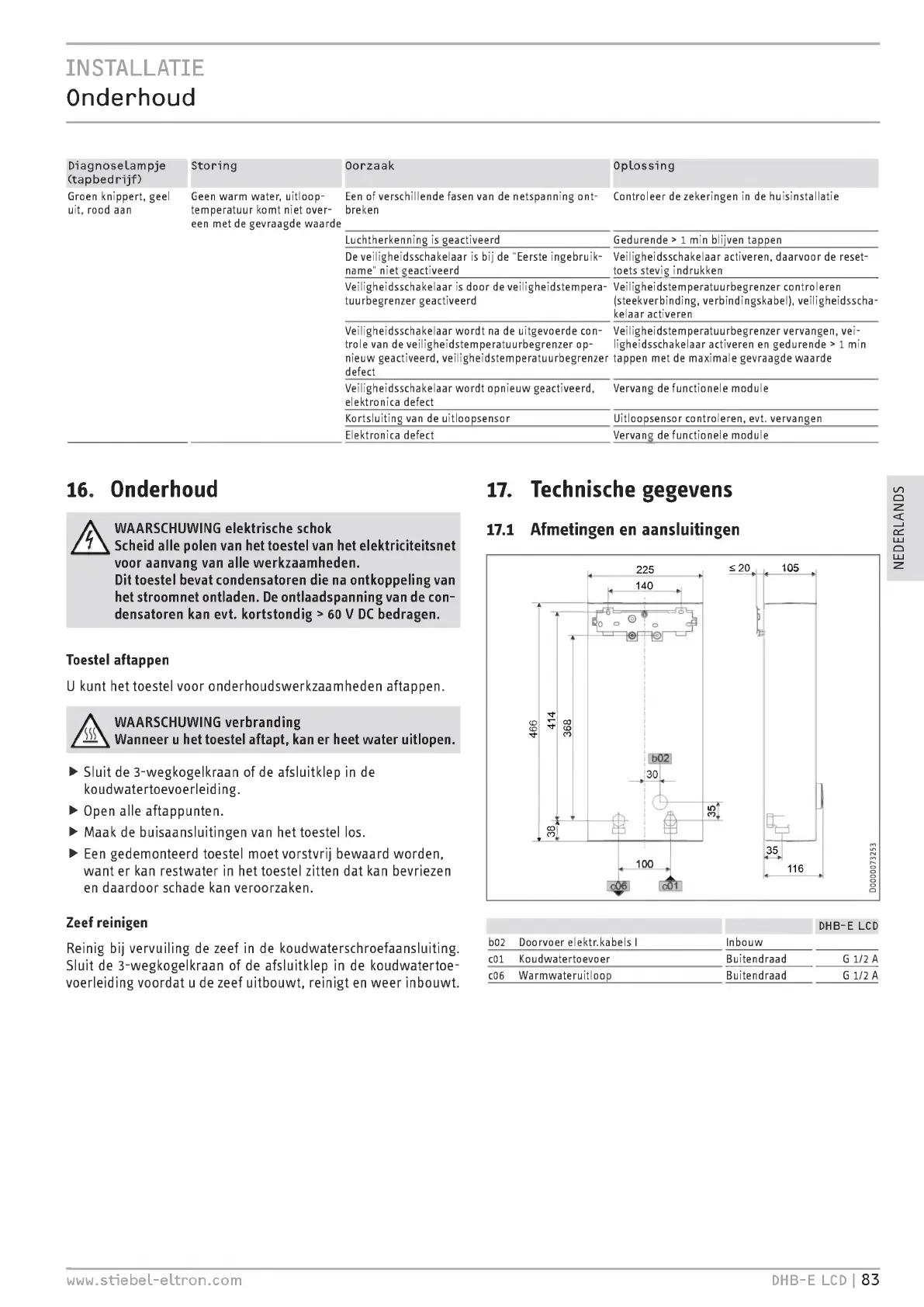

INSTALLATIE
Onderhoud
Diagnoselampje
(tapbedrijf)
Storing Oorzaak Oplossing
Groen knippert, geel
uit, rood aan
Geen warm water, uitloop-
temperatuur komt niet over¬
een met de gevraagde waarde
Een of verschillende fasen van de netspanning ont¬
breken
luchtherkenning is geactiveerd
De veiligheidsschakelaar is bij de "Eerste ingebruik¬
name" niet geactiveerd
Veiligheidsschakelaar is door de veiligheidstempera-
tuurbegrenzer geactiveerd
Veiligheidsschakelaar wordt na de uitgevoerde con¬
trole van de veiligheidstemperatuurbegrenzer op¬
nieuw geactiveerd, veiligheidstemperatuurbegrenzer
defect
Veiligheidsschakelaar wordt opnieuw geactiveerd,
elektronica defect
Kortsluiting van de uitloopsensor
Elektronica defect
Controleer de zekeringen in de huisinstallatie
Gedurende > 1 min blijven tappen
Veiligheidsschakelaar activeren, daarvoor de reset-
toets stevig indrukken
Veiligheidstemperatuurbegrenzer controleren
(steekverbinding, verbindingskabel), veiligheidsscha¬
kelaar activeren
Veiligheidstemperatuurbegrenzer vervangen, vei¬
ligheidsschakelaar activeren en gedurende > 1 min
tappen met de maximale gevraagde waarde
Vervang de functionele module
Uitloopsensor controleren, evt. vervangen
Vervang de functionele module
16. Onderhoud
WAARSCHUWING elektrische schok
Scheid alle polen van het toestel van het elektriciteitsnet
voor aanvang van alle werkzaamheden.
Dit toestel bevat condensatoren die na ontkoppeling van
het stroomnet ontladen. De ontlaadspanning van de con¬
densatoren kan evt. kortstondig > 60 V DC bedragen.
Toestel aftappen
U kunt het toestel voor onderhoudswerkzaamheden aftappen.
A WAARSCHUWING verbranding
/—\ Wanneer u het toestel aftapt, kan er heet water uitlopen.
► Sluit de 3-wegkogelkraan of de afsluitklep in de
koudwatertoevoerleiding.
► Open alle aftappunten.
► Maak de buisaansluitingen van het toestel los.
► Een gedemonteerd toestel moet vorstvrij bewaard worden,
want er kan restwater in het toestel zitten dat kan bevriezen
en daardoor schade kan veroorzaken.
Zeef reinigen
Reinig bij vervuiling de zeef in de koudwaterschroefaansluiting.
Sluit de 3-wegkogelkraan of de afsluitklep in de koudwatertoe¬
voerleiding voordat u de zeef uitbouwt, reinigt en weer inbouwt.
17. Technische gegevens
17.1 Afmetingen en aansluitingen
c01 Koudwatertoevoer _ Buitendraad _ G 1/2 A
c06 Warmwateruitloop _ Buitendraad _ G 1/2 A
