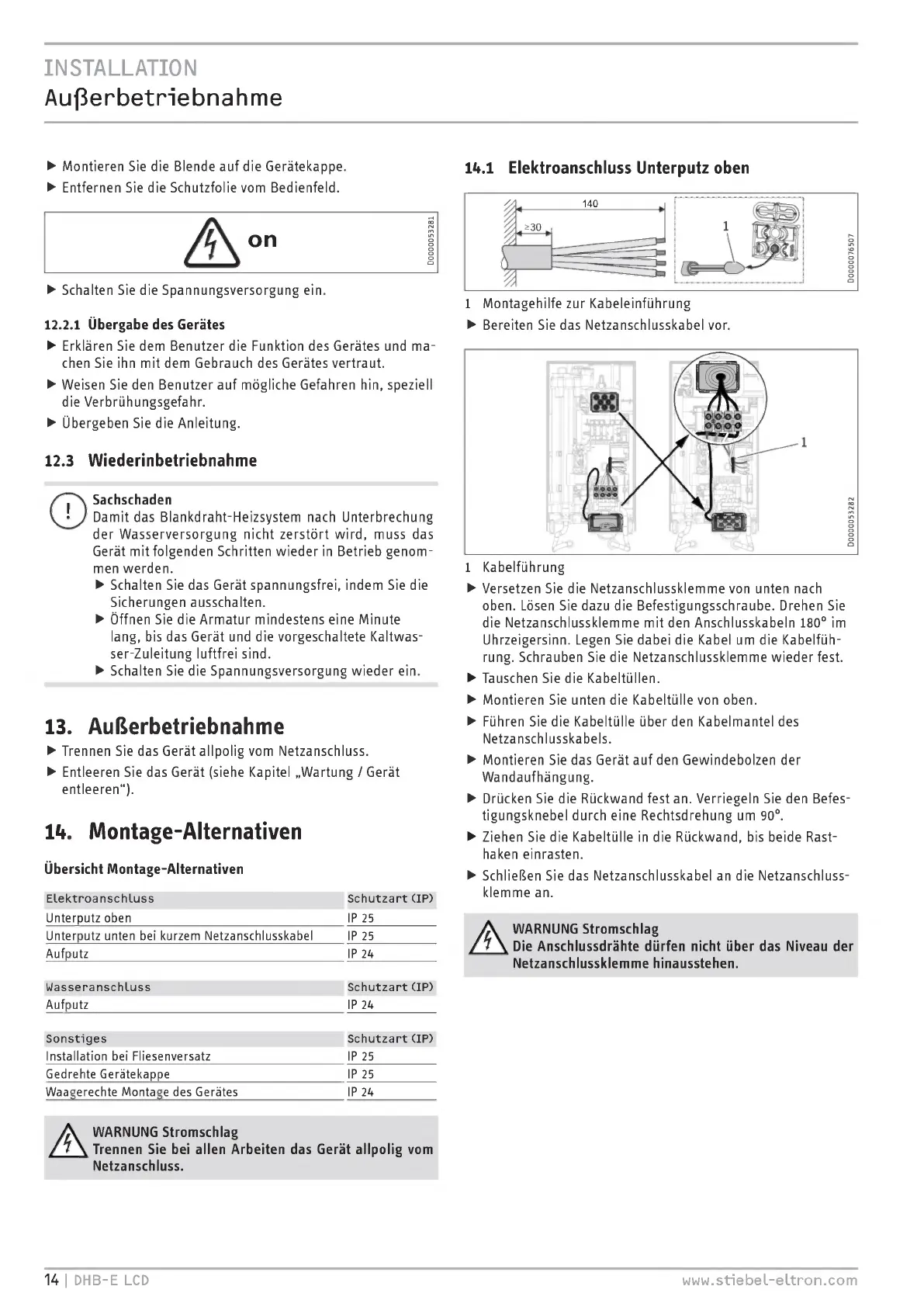

CTA I I ATTr1
Außerbetriebnahme
• Montieren Sie die Blende auf die Gerätekappe.
• Entfernen Sie die Schutzfolie vom Bedienfeld.
on
00000053281
• Schalten Sie die Spannungsversorgung ein.
12.2.1 Übergabe des Gerätes
• Erklären Sie dem Benutzer die Funktion des Gerätes und ma -
chen Sie ihn mit dem Gebrauch des Gerätes vertraut.
• Weisen Sie den Benutzer auf mögliche Gefahren hin, speziell
die Verbrühungsgefahr.
• Übergeben Sie die Anleitung.
12.3 Wiederinbetriebnahme
Sachschaden
Damit das Blankdraht-Heizsystem nach Unterbrechung
der Wasserversorgung nicht zerstört wird, muss das
Gerät mit folgenden Schritten wieder in Betrieb genom-
men werden.
• Schalten Sie das Gerät spannungsfrei, indem Sie die
Sicherungen ausschalten.
• Öffnen Sie die Armatur mindestens eine Minute
lang, bis das Gerät und die vorgeschaltete Kaltwas-
ser- Zuleitung luftfrei sind.
• Schalten Sie die Spannungsversorgung wieder ein.
13. Außerbetriebnahme
• Trennen Sie das Gerät allpolig vom Netzanschluss.
• Entleeren Sie das Gerät ( siehe Kapitel „ Wartung / Gerät
entleeren").
14. Montage - Alternativen
Übersicht Montage - Alternativen
Elektroanschluss
Unter utz oben
Schutzart ( IP)
IP 25
Unterputz unten bei kurzem Netzanschlusskabel IP 25
Aufputz IP 24
Wasseranschluss
Aufputz
Schutzart ( IP)
IP 24
Sonstiges
Installation bei Fliesenversatz
Gedrehte Gerätekappe
Waagerechte Montage des Gerätes
Schutzart ( IP)
IP 25
IP 25
IP 24
WARNUNG Stromschlag
Trennen Sie bei allen Arbeiten das Gerät allpolig vom
Netzanschluss.
14.1 Elektroanschluss Unterputz oben
1 Montagehilfe zur Kabeleinführung
• Bereiten Sie das Netzanschlusskabel vor.
1 Kabelführung
• Versetzen Sie die Netzanschlussklemme von unten nach
oben. Lösen Sie dazu die Befestigungsschraube. Drehen Sie
die Netzanschlussklemme mit den Anschlusskabeln 180° im
Uhrzeigersinn. Legen Sie dabei die Kabel um die Kabelfüh-
rung. Schrauben Sie die Netzanschlussklemme wieder fest.
• Tauschen Sie die Kabeltüllen.
• Montieren Sie unten die Kabeltülle von oben.
• Führen Sie die Kabeltülle über den Kabelmantel des
Netzanschlusskabels.
• Montieren Sie das Gerät auf den Gewindebolzen der
Wandaufhängung.
• Drücken Sie die Rückwand fest an. Verriegeln Sie den Befes-
tigungsknebel durch eine Rechtsdrehung um 90 °.
• Ziehen Sie die Kabeltülle in die Rückwand, bis beide Rast-
haken einrasten.
• Schließen Sie das Netzanschlusskabel an die Netzanschluss-
klemme an.
7
/\
z WARNUNG Stromschlag
Die Anschlussdrähte dürfen nicht über das Niveau der
Netzanschlussklemme hinausstehen.
14 I DHB-E LCD www.stiebel-eltron.com
