INSTALACE
Odstraňování poruch

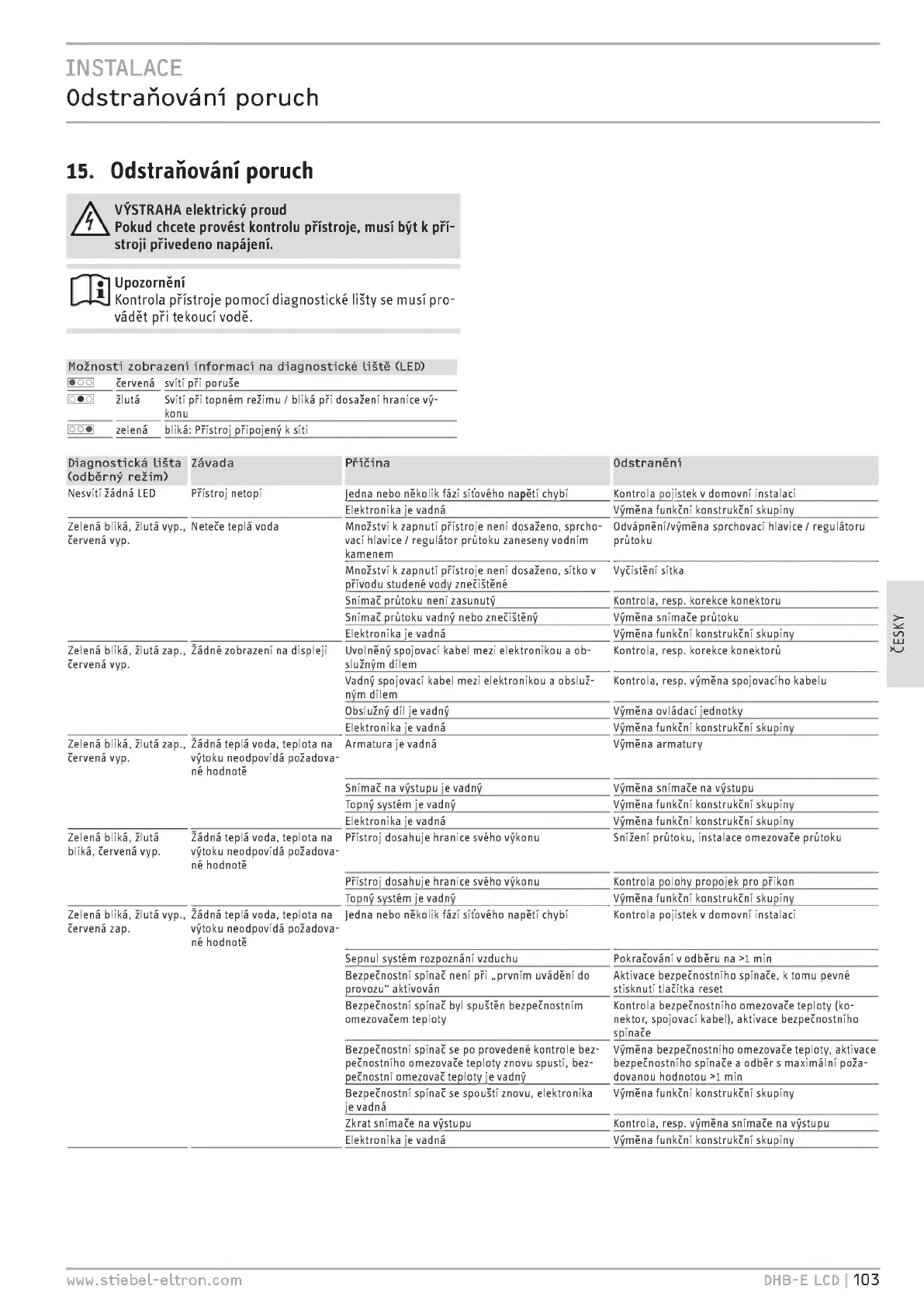

15. Odstraňování poruch
A
t VÝSTRAHA elektrický proud
Pokud chcete provést kontrolu přístroje, musí být k pří-
stroji přivedeno napájení.
lij
Upozornění
Kontrola přístroje pomocí diagnostické lišty se musi pro-
vádět při tekoucí vodě.
Možnosti zobrazení informací na diagnostické liště ( LED)
*oo
červená svítí při poruše
žlutá Svítí při topném režimu / bliká při dosažení hranice vý-
000
konu
000
zelená bliká: Přístroj připojený k síti
Diagnostická lišta Závada Příčina Odstranění
(odběrný režim)
Nesvítí žádná LED Přístroj netopí
Zelená bliká, žlutá vyp., Neteče teplá voda
červená vyp.
Jedna nebo několik fází sifového napětí chybí Kontrola pojistek y domovní instalaci
Elektronika je vadná Výměna funkční konstrukční skupiny
Mnoistvi k zapnutí přístroje není dosaženo, sprcho- Odvápnění/výměna sprchovací hlavice / regulátoru
vací hlavice / regulátor průtoku zaneseny vodním průtoku
kamenem
Mnoistvi k zapnutí přístroje není dosaženo, sítko v Vyčistění sitka
přívodu studené vody znečištěné
Snímač průtoku není zasunutý
Snímač průtoku vadný nebo znečištěný Výměna snímače průtoku
Elektronika je vadná Výměna funkční konstrukční skupiny
Kontrola, resp. korekce konektoru
Zelená bliká, žlutá zap., žádné zobrazení na displeji Uvolněný spojovací kabel mezi elektronikou a ob- Kontrola, resp. korekce konektorů
červená vyp. služným dílem
Zelená bliká, žlutá zap., žádná teplá voda, teplota na
červená vyp. výtoku neodpovídá požadova-
né hodnotě
Zelená bliká, žlutá
bliká, červená vyp.
Vadný spojovací kabel mezi elektronikou a obsluž- Kontrola, resp. výměna spojovacího kabelu
ným dílem
Obslužný díl je vadný Výměna ovládací jednotky
Elektronika je vadná Výměna funkční konstrukční skupiny
Armatura je vadná Výměna armatury
Snímač na výstupu je vadný
Topný systém je vadný
Elektronika je vadná
Výměna snímače na výstupu
Výměna funkční konstrukční skupiny
Výměna funkční konstrukční skupiny
Snižení průtoku, instalace omezovače průtoku žádná teplá voda, teplota na Přístroj dosahuje hranice svého výkonu
výtoku neodpovídá požadova-
né hodnotě
Přístroj dosahuje hranice svého výkonu
Topný systém je vadný
Kontrola polohy propojek pro příkon
Výměna funkční konstrukční skupiny
Kontrola pojistek v domovní instalaci Zelená bliká, žlutá vyp., žádná teplá voda, teplota na jedna nebo několik fází sifového napětí chybí
červená zap. výtoku neodpovídá požadova-
né hodnotě
Sepnul systém rozpoznani vzduchu
Bezpečnostní spina -6 není při „ prvním uvádění do
provozu" aktivován
Bezpečnostní spina -6 byl spuštěn bezpečnostním
omezovačem teploty
Pokračování v odběru na > 1 min
Aktivace bezpečnostního spina - 6e, k tomu pevné
stisknutí tlačítka reset
Bezpečnostní spinač se po provedené kontrole bez-
pečnostního omezovače teploty znovu spustí, bez-
pečnostní omezovač teploty je vadný
Bezpečnostní spínač se spouští znovu, elektronika
je vadná
Zkrat snímače na výstupu
Elektronika je vadná
Kontrola bezpečnostního omezovače teploty ( ko -
nekton spojovací kabel), aktivace bezpečnostního
spina - 6e
Výměna bezpečnostního omezovače teploty, aktivace
bezpečnostního spina - 6e a odběr s maximální poža-
dovanou hodnotou > 1 min
Výměna funkční konstrukční skupiny
Kontrola, resp. výměna snímače na výstupu
Výměna funkční konstrukční skupiny
www.stiebel-eltron.com DHB-E LCD 1103
