TRICTA ATTn

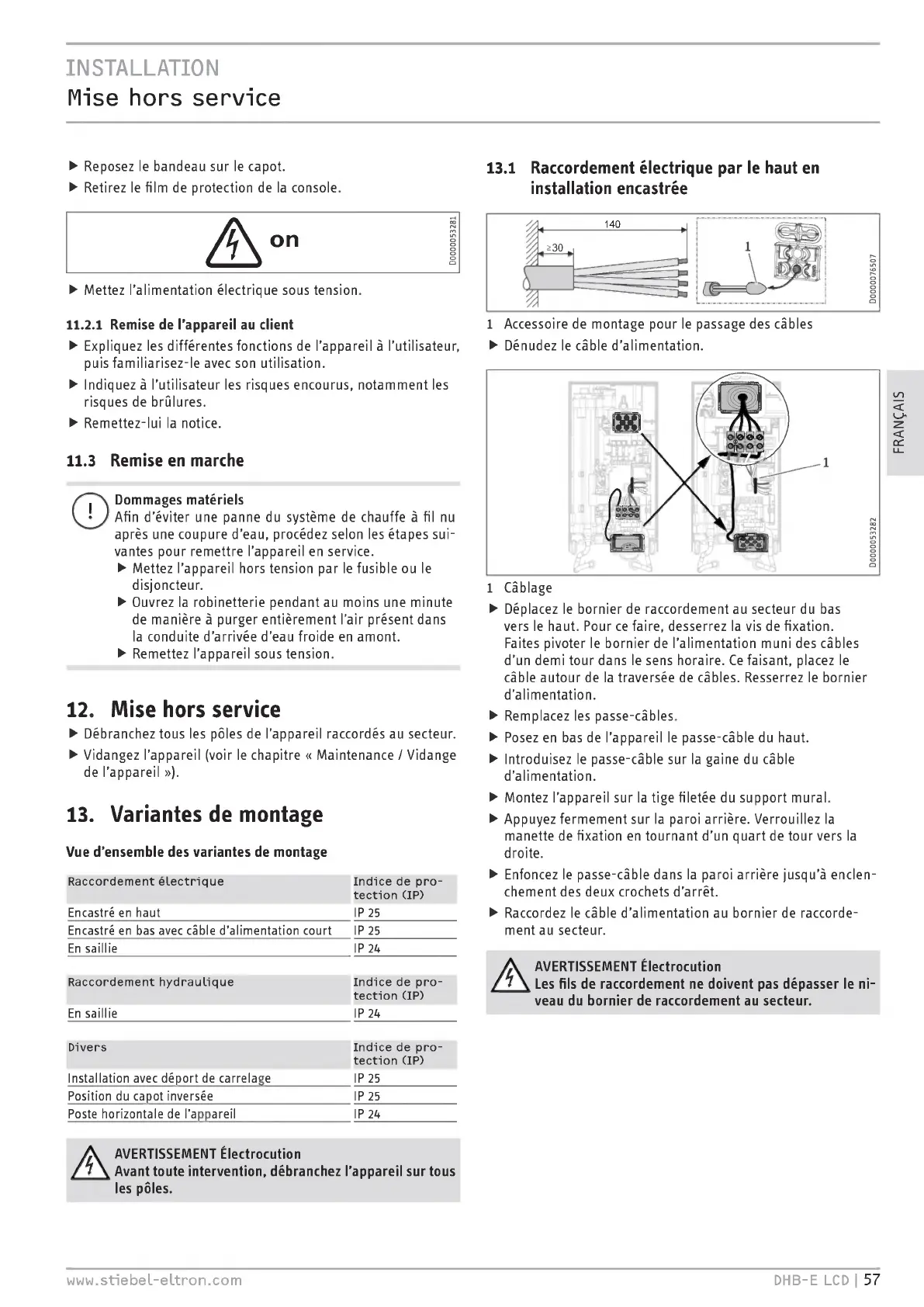

Mise hors service
• Reposez le bandeau sur le capot.
• Retirez le film de protection de la console.
• Mettez l'alimentation électrique sous tension.
11.2.1 Remise de l'appareil au client
• Expliquez les différentes fonctions de l'appareil à l'utilisateur,
puis familiarisez-le avec son utilisation.
• Indiquez à l'utilisateur les risques encourus, notamment les
risques de brûlures.
• Remettez-lui la notice.
11.3 Remise en marche
C)
Dommages matériels
Afin d'éviter une panne du système de chauffe à fil nu
après une coupure d'eau, procédez selon les étapes sui-
vantes pour remettre l'appareil en service.
> Mettez l'appareil hors tension par le fusible ou le
disjoncteur.
> Ouvrez la robinetterie pendant au moins une minute
de manière à purger entièrement l'air présent dans
la conduite d'arrivée d'eau froide en amont.
> Remettez l'appareil sous tension.
12. Mise hors service
• Débranchez tous les pôles de l'appareil raccordés au secteur.
• Vidangez l'appareil ( voir le chapitre « Maintenance / Vidange
de l'appareil »).
13. Variantes de montage
Vue d'ensemble des variantes de montage
Raccordement électrique Indice de pro-
tection ( IP)
Encastré en haut IP 25
Encastré en bas avec câble d'alimentation court IP 25
En saillie IP 24
Raccordement hydraulique Indice de pro-
tection ( IP)
En saillie IP 24
Divers
Indice de pro-
tection ( IP)
Installation avec déport de carrelage IP 25
Position du ca ot inversée IP 25
Poste horizontale de l'appareil IP 24
AVERTISSEMENT Électrocution
Avant toute intervention, débranchez l'appareil sur tous
les pôles.
13.1 Raccordement électrique par le haut en
installation encastrée
1 Accessoire de montage pour le passage des câbles
• Dénudez le câble d'alimentation.
1 Câblage
• Déplacez le bornier de raccordement au secteur du bas
vers le haut. Pour ce faire, desserrez la vis de fixation.
Faites pivoter le bornier de l'alimentation muni des câbles
d'un demi tour dans le sens horaire. Ce faisant, placez le
câble autour de la traversée de câbles. Resserrez le bornier
d'alimentation.
• Remplacez les passe - câbles.
• Posez en bas de l'appareil le passe - câble du haut.
• Introduisez le passe - câble sur la gaine du câble
d'alimentation.
• Montez l'appareil sur la tige filetée du support mural.
• Appuyez fermement sur la paroi arrière. Verrouillez la
manette de fixation en tournant d'un quart de tour vers la
droite.
• Enfoncez le passe - câble dans la paroi arrière jusqu'à enclen-
chement des deux crochets d'arrêt.
• Raccordez le câble d'alimentation au bornier de raccorde-
ment au secteur.
A7
i AVERTISSEMENT Électrocution
Les fils de raccordement ne doivent pas dépasser le ni-
veau du bornier de raccordement au secteur.
www.stiebel-eltron.com DHB-E LCD I 57
