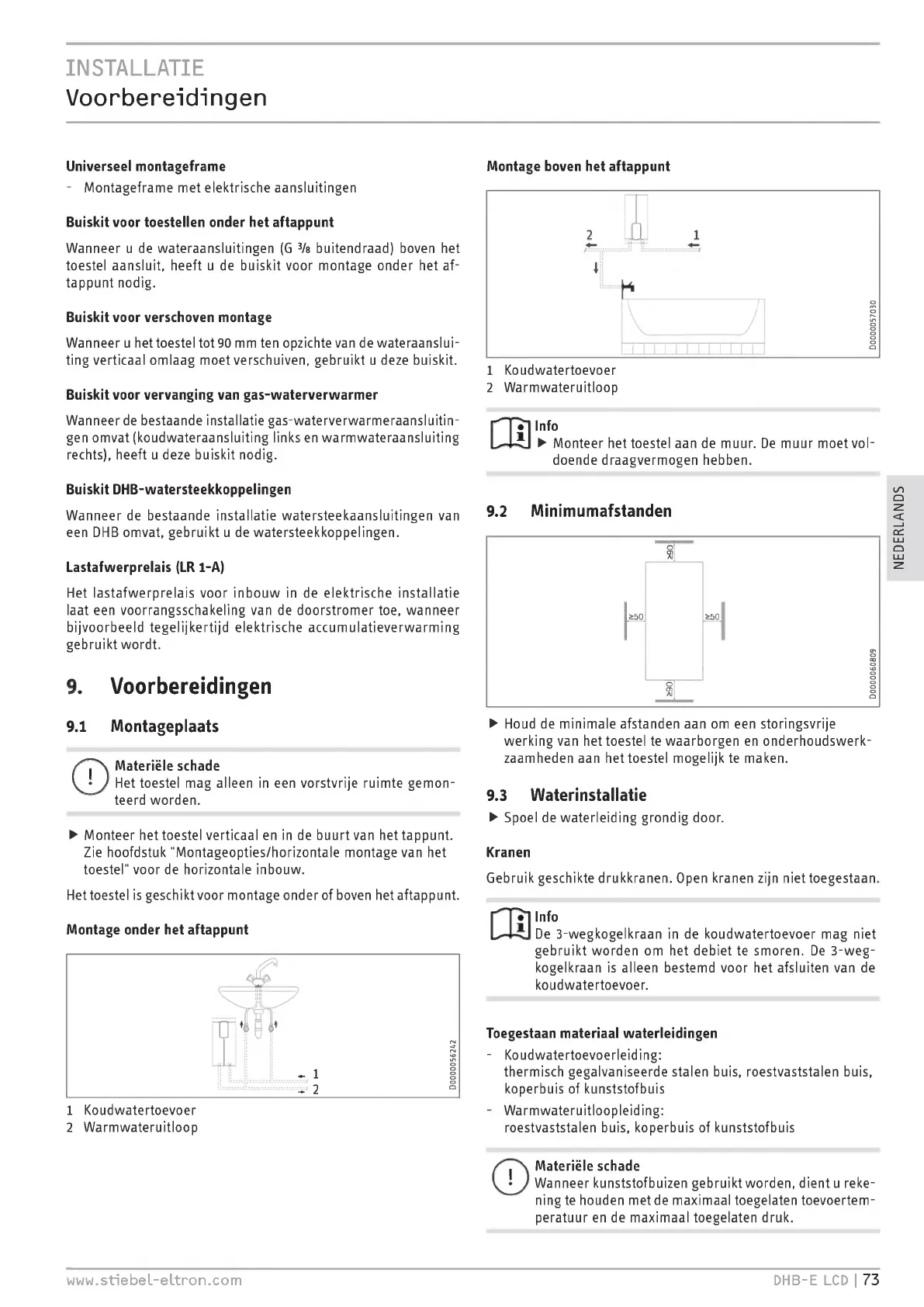

Voorbereidingen
Universeel montageframe
- Montageframe met elektrische aansluitingen
Buiskit voor toestellen onder het aftappunt
Wanneer u de wateraansluitingen ( G 3/8 buitendraad) boven het
toestel aansluit, heeft u de buiskit voor montage onder het af-
tappunt nodig.
Buiskit voor verschoven montage
Wanneer u het toestel tot 90 mm ten opzichte van de wateraanslui-
ting verticaal omlaag moet verschuiven, gebruikt u deze buiskit.
Buiskit voor vervanging van gas- waterverwarmer
Wanneer de bestaande installatie gas-waterverwarmeraansluitin-
gen omvat ( koudwateraansluiting links en warmwateraansluiting
rechts), heeft u deze buiskit nodig.
Buiskit DHB-watersteekkoppelingen
Wanneer de bestaande installatie watersteekaansluitingen van
een DHB omvat, gebruikt u de watersteekkoppelingen.
Lastafwerprelais ( LR 1-A)
Het lastafwerprelais voor inbouw in de elektrische installatie
laat een voorrangsschakeling van de doorstromer toe, wanneer
bijvoorbeeld tegelijkertijd elektrische accumulatieverwarming
gebruikt wordt.
9. Voorbereidingen
9.1 Montageplaats
Materiële schade
Het toestel mag alleen in een vorstvrije ruimte gemon-
teerd worden.
> Monteer het toestel verticaal en in de buurt van het tappunt.
Zie hoofdstuk " Montageopties/horizontale montage van het
toestel" voor de horizontale inbouw.
Het toestel is geschikt voor montage onder of boven het aftappunt.
Montage onder het aftappunt
1 Koudwatertoevoer
2 Warmwateruitloop
Montage boven het aftappunt
1 Koudwatertoevoer
2 Warmwateruitloop
OM
Info
> Monteer het toestel aan de muur. De muur moet vol-
doende draagvermogen hebben.
9.2 Minimumafstanden
1
D0000060809
> Houd de minimale afstanden aan om een storingsvrije
werking van het toestel te waarborgen en onderhoudswerk-
zaamheden aan het toestel mogelijk te maken.
9.3 Waterinstallatie
> Spoel de waterleiding grondig door.
Kranen
Gebruik geschikte drukkranen. Open kranen zijn niet toegestaan.
IIII3
Info
De 3-wegkogelkraan in de koudwatertoevoer mag niet
gebruikt worden om het debiet te smoren. De 3- weg-
kogelkraan is alleen bestemd voor het afsluiten van de
koudwatertoevoer.
Toegestaan materiaal waterleidingen
- Koudwatertoevoerleiding:
thermisch gegalvaniseerde stalen buis, roestvaststalen buis,
koperbuis of kunststofbuis
- Warmwateruitloopleiding:
roestvaststalen buis, koperbuis of kunststofbuis
O
Materiële schade
Wanneer kunststofbuizen gebruikt worden, dient u reke-
ning te houden met de maximaal toegelaten toevoertem-
peratuur en de maximaal toegelaten druk.
www.stiebel-eltron.com DHB-E LCD 1 73
