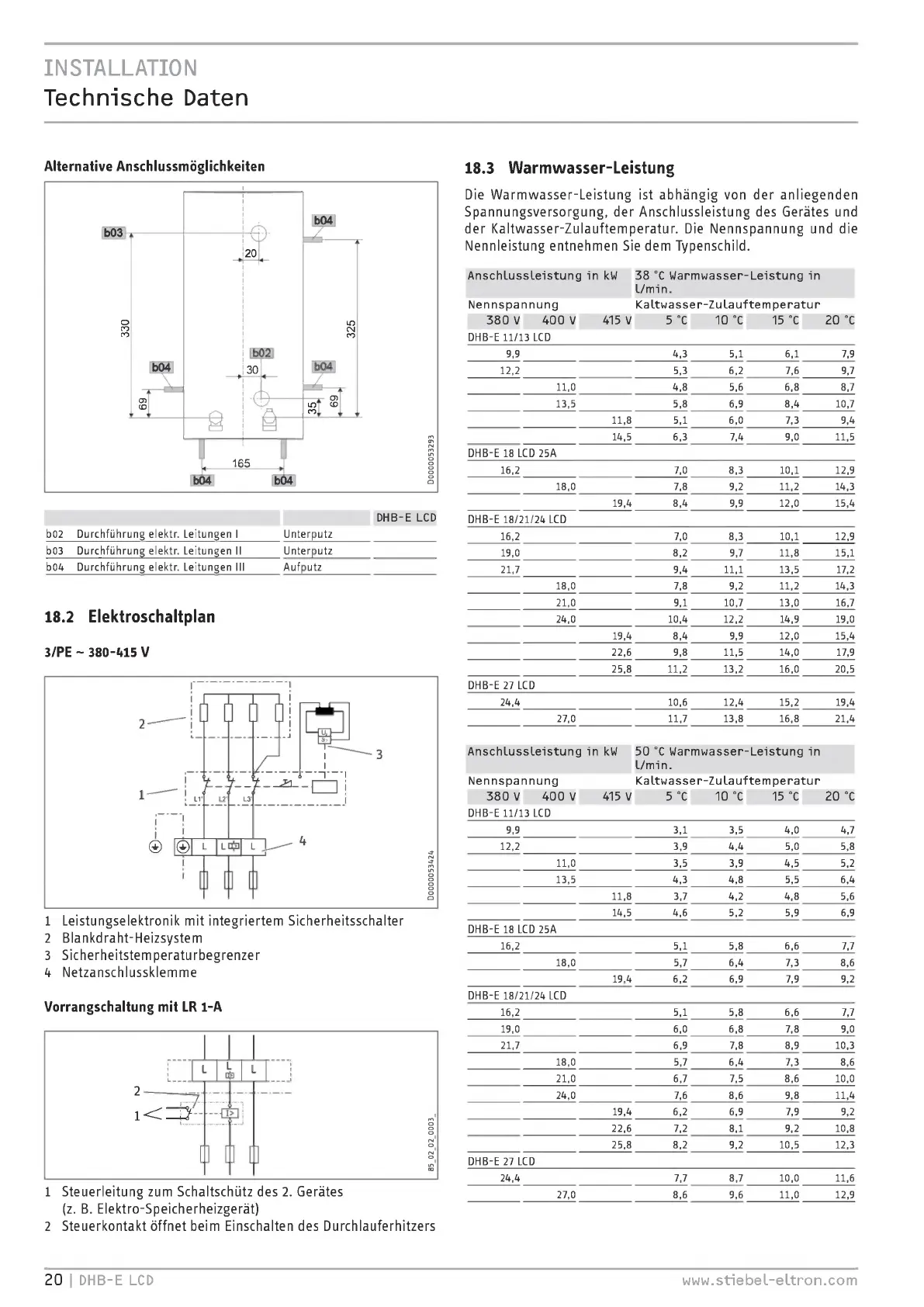

INSTALLATION
Technische Daten
Alternative Anschlussmöglichkeiten
DHB-E LCD
b02 Durchführung elektr. Leitungen 1 Unterputz
b03 Durchführung elektr. Leitungen II Unterputz
bO4 Durchführung elektr. Leitungen III Aufputz
18.2 Elektroschaltplan
3/PE - 380-U15 V
2 Blankdraht-Heizsystem
3 Sicherheitstemperaturbegrenzer
4 Netzanschlussklemme
Vorrangschaltung mit LR 1-A
1 Steuerleitung zum Schaltschütz des 2. Gerätes
(z. B. Elektro-Speicherheizgerät)
2 Steuerkontakt öffnet beim Einschalten des Durchlauferhitzers
18.3 Warmwasser-Leistung
Die Warmwasser-Leistung ist abhängig von der anliegenden
Spannungsversorgung, der Anschlussleistung des Gerätes und
der Kaltwasser-Zulauftemperatur. Die Nennspannung und die
Nennleistung entnehmen Sie dem Typenschild.
AnschlussLeistung in kW 38 °C Warmwasser-Leistung in
L/min
Nennspannung Kaltwasser-Zu Lauf temperatur
380 V 400 V 415 V 5 °C 10 °C 15 °C 20 °C
DHB-E 11/13 LCD
9,9 4,3 5,1 6,1 7,9
12,2 5,3 6,2 7,6 9,7
11,0 4,8 5,6 6,8 8,7
13,5 5,8 6,9 8,4 10,7
11,8 5,1 6,0 7,3 9,4
14,5 6,3 7,4 9,0 11,5
DHB-E 18 LCD 25A
16,2 7,0 8,3 10,1 12,9
18,0 7,8 9,2 11,2 14,3
19,4 8,4 9,9 12,0 15,4
DHB-E 18/21/24 LCD
16,2 7,0 8,3 10,1 12,9
19,0 8,2 9,7 11,8 15,1
21,7 9,4 11,1 13,5 17,2
18,0 7,8 9,2 11,2 14,3
21,0 9,1 10,7 13,0 16,7
24,0 10,4 12,2 14,9 19,0
19,4 8,4 9,9 12,0 15,4
22,6 9,8 11,5 14,0 17,9
25,8 11,2 13,2 16,0 20,5
DHB-E 27 LCD
24,4 10,6 12,4 15,2 19,4
27,0 11,7 13,8 16,8 21,4
AnschlussLeistung in kW 50 °C Warmwasser-Leistung in
L/min
Nennspannung
380 V 400 V 415 V
DHB-E 11/13 LCD
9,9
12,2
11,0
13,5
11,8
14,5
DHB-E 18 LCD 25A
16,2
18,0
19,4
DHB-E 18/21/24 LCD
16,2
19,0
21,7
18,0
21,0
24,0
19,4
22,6
25,8
DHB-E 27 LCD
24,4
27,0
Kaltwasser-Zu Lauf temperatur
5 °C 10 °C 15 °C 20 °C
3,1 3,5 4,0 4,7
3,9 4,4 5,0 5,8
3,5 3,9 4,5 5,2
4,3 4,8 5,5 6,4
3,7 4,2 4,8 5,6
4,6 5,2 5,9 6,9
5,1 5,8 6,6 7,7
5,7 6,4 7,3 8,6
6,2 6,9 7,9 9,2
5,1 5,8 6,6 7,7
6,0 6,8 7,8 9,0
6,9 7,8 8,9 10,3
5,7 6,4 7,3 8,6
6,7 7,5 8,6 10,0
7,6 8,6 9,8 11,4
6,2 6,9 7,9 9,2
7,2 8,1 9,2 10,8
8,2 9,2 10,5 12,3
7,7 8,7 10,0 11,6
8,6 9,6 11,0 12,9
20 I DHB-E LCD www.stiebel-eltron.com
